Подготовительные работы для монтажа видеодомофона
Одним из направлений моей работы является монтаж и обслуживание видеодомофонов. Часто монтаж осуществляется на заранее спланированное место, с уже проложенными проводами, и, как правило, я сталкиваюсь с одними и теми же ошибками, заложенными монтажниками на этапе подготовки.
Так как прокладку кабелей слаботочных систем и установку монтажных коробок ведут электромонтажники, эта статья адресована именно им.
Сразу отмечу, что речь пойдет не об элитных домофонах, таких, например, как ABB-Welcome или BAS-IP — их установку необходимо проектировать заранее, так как они имеют свой форм-фактор и свои монтажные комплекты.
📚 Терминология.

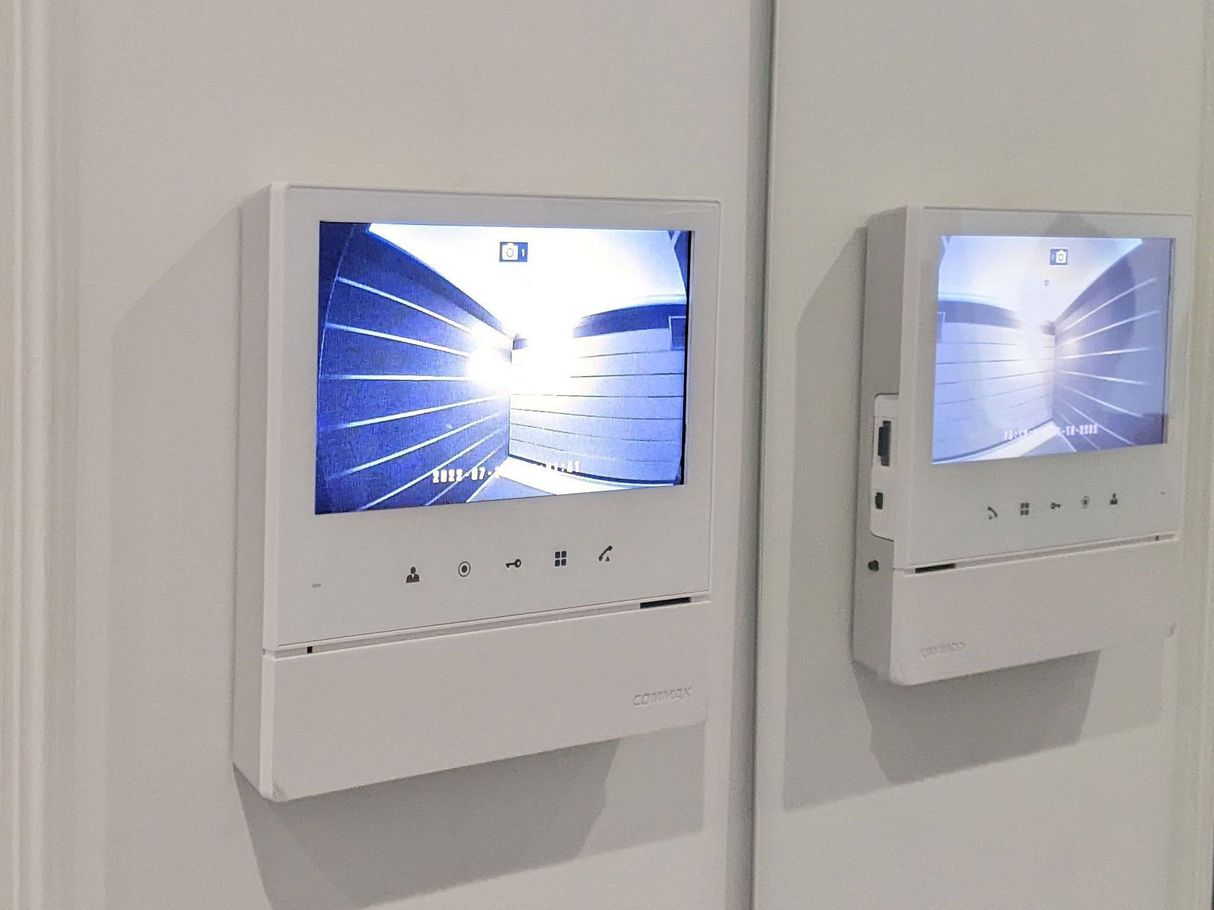

Видеодомофон состоит как минимум из двух компонентов — монитора (это внутренний блок) и вызывной панели (наружный блок). Как правило, современный домофон имеет возможность подключать две вызывных панели, реже — более двух.
Также к монитору могут быть подключены дополнительные камеры наблюдения. При этом камеры могут питаться как от монитора (в случае, если камера подключается вместо второй вызывной панели), или от отдельного блока питания. Через специальный модуль сопряжения монитор можно подключить к подъездному домофону.
Итак, приступим.

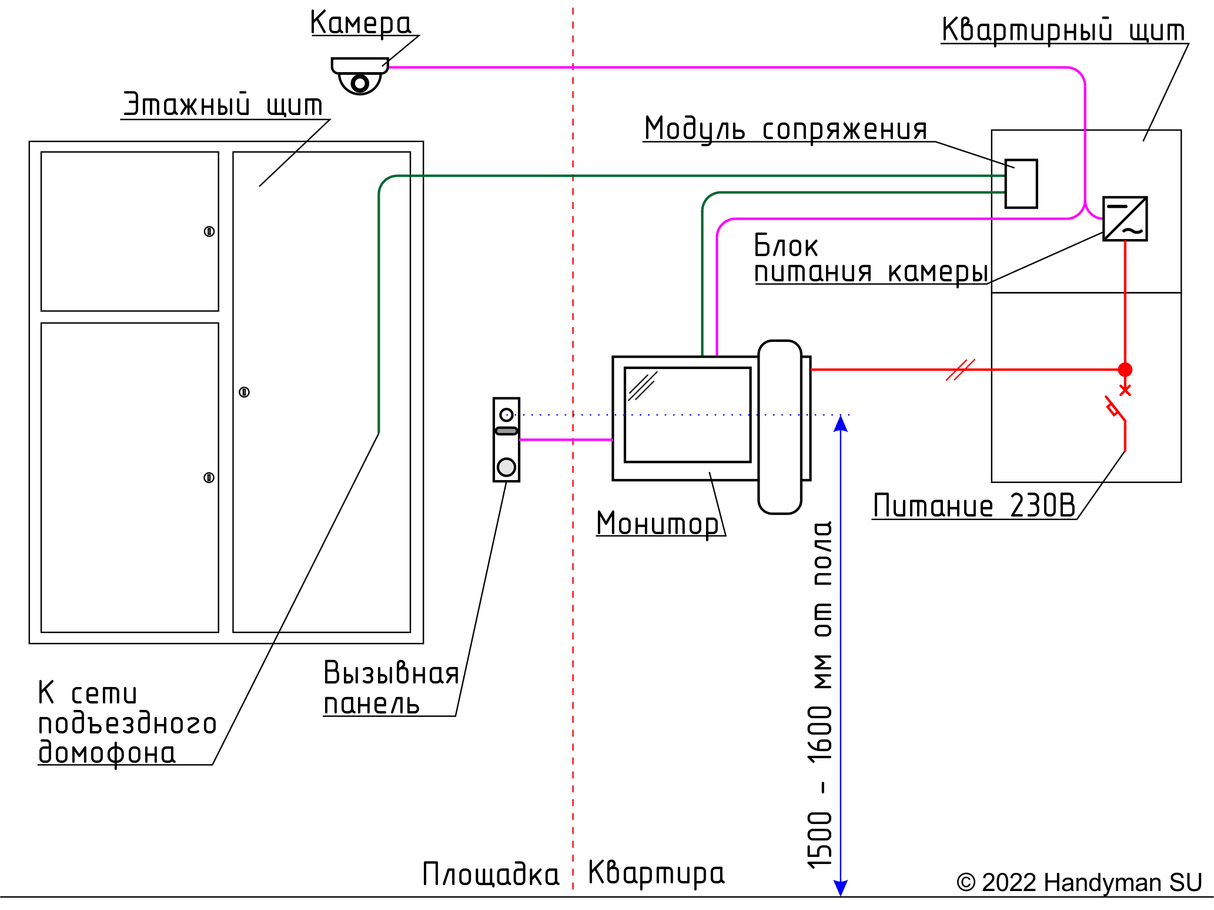

Определяем место установки монитора и вызывной панели. Высота установки обоих устройств — 1,5-1,6 метра (от пола до центра камеры/экрана). Место установки вызывной панели должно давать максимально большой обзор пространства перед дверью, и не засвечиваться прямыми солнечными лучами. Угол обзора камеры, установленной в большинстве панелей, не превышает 90º, обычно меньше. Узкие вызывные панель могут комплектоваться угловым кронштейном, для установки под углом к стене.
Так как заказчик на данном этапе не всегда определился с маркой домофона, нам необходимо сделать проводку максимально универсальной. Если в квартире предполагается отдельный слаботочный щиток (рекомендую), то лучше кроссировку кабелей сделать через него, что позволит в будущем установить в нем, например, блок питания камер. Не забудьте провести в этот щиток питание (для питания камеры, роутера, базы телефона, и т.п.)
Сразу отмечу, что речь пойдет не об элитных домофонах, таких, например, как ABB-Welcome или BAS-IP — их установку необходимо проектировать заранее, так как они имеют свой форм-фактор и свои монтажные комплекты.
📚 Терминология.
Видеодомофон состоит как минимум из двух компонентов — монитора (это внутренний блок) и вызывной панели (наружный блок). Как правило, современный домофон имеет возможность подключать две вызывных панели, реже — более двух.
Также к монитору могут быть подключены дополнительные камеры наблюдения. При этом камеры могут питаться как от монитора (в случае, если камера подключается вместо второй вызывной панели), или от отдельного блока питания. Через специальный модуль сопряжения монитор можно подключить к подъездному домофону.
Итак, приступим.
Определяем место установки монитора и вызывной панели. Высота установки обоих устройств — 1,5-1,6 метра (от пола до центра камеры/экрана). Место установки вызывной панели должно давать максимально большой обзор пространства перед дверью, и не засвечиваться прямыми солнечными лучами. Угол обзора камеры, установленной в большинстве панелей, не превышает 90º, обычно меньше. Узкие вызывные панель могут комплектоваться угловым кронштейном, для установки под углом к стене.
Так как заказчик на данном этапе не всегда определился с маркой домофона, нам необходимо сделать проводку максимально универсальной. Если в квартире предполагается отдельный слаботочный щиток (рекомендую), то лучше кроссировку кабелей сделать через него, что позволит в будущем установить в нем, например, блок питания камер. Не забудьте провести в этот щиток питание (для питания камеры, роутера, базы телефона, и т.п.)
На место будущего монитора обязательно устанавливаем монтажную коробку. Ни разу не видел, чтобы кто-то позаботился об этом — всегда сталкиваюсь с торчащим из штукатурки пучком проводов.

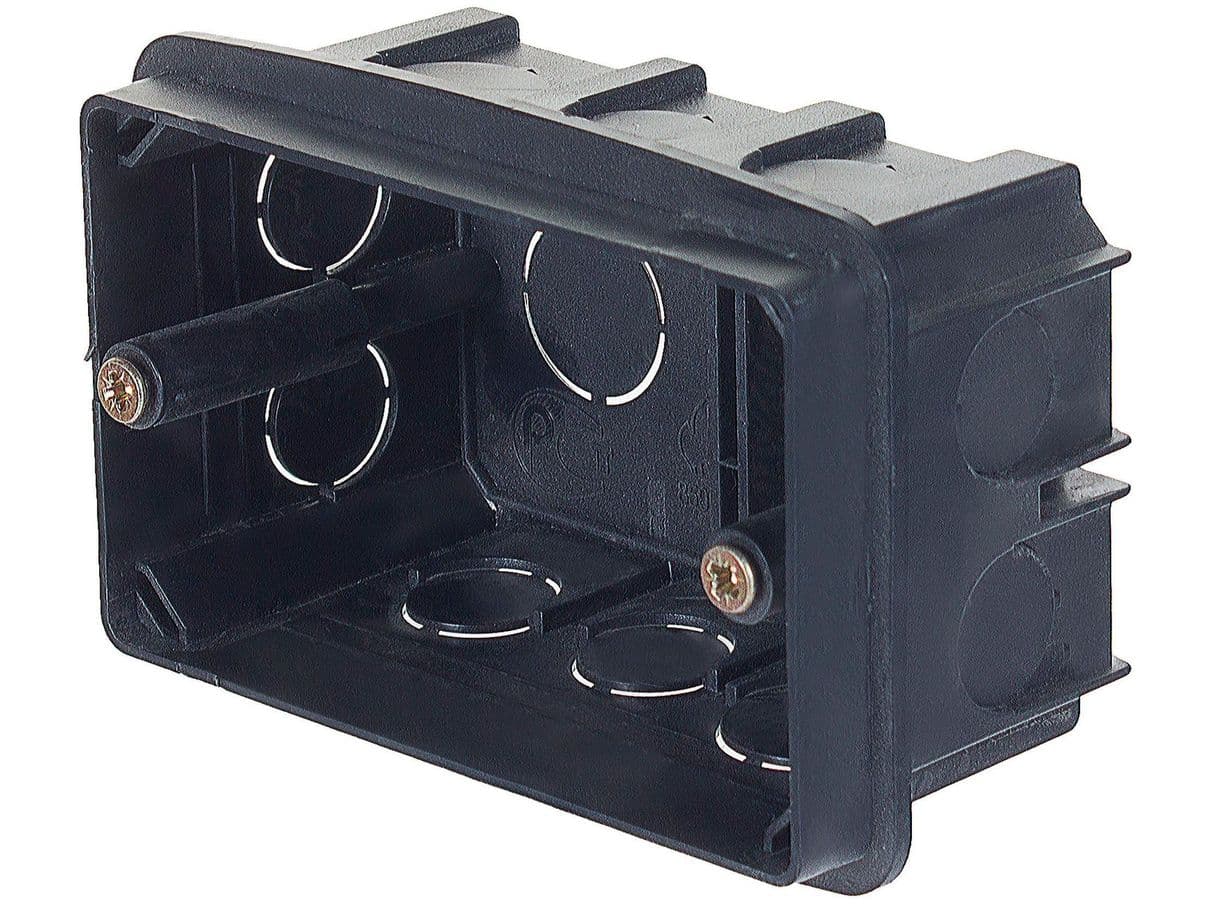

Коробка нам понадобится не совсем обычная, прямоугольная, с расстоянием между отверстиями 83,5 мм, Anam 100х60х50 для сплошных стен.
Коробка нам понадобится не совсем обычная, прямоугольная, с расстоянием между отверстиями 83,5 мм, Anam 100х60х50 для сплошных стен.

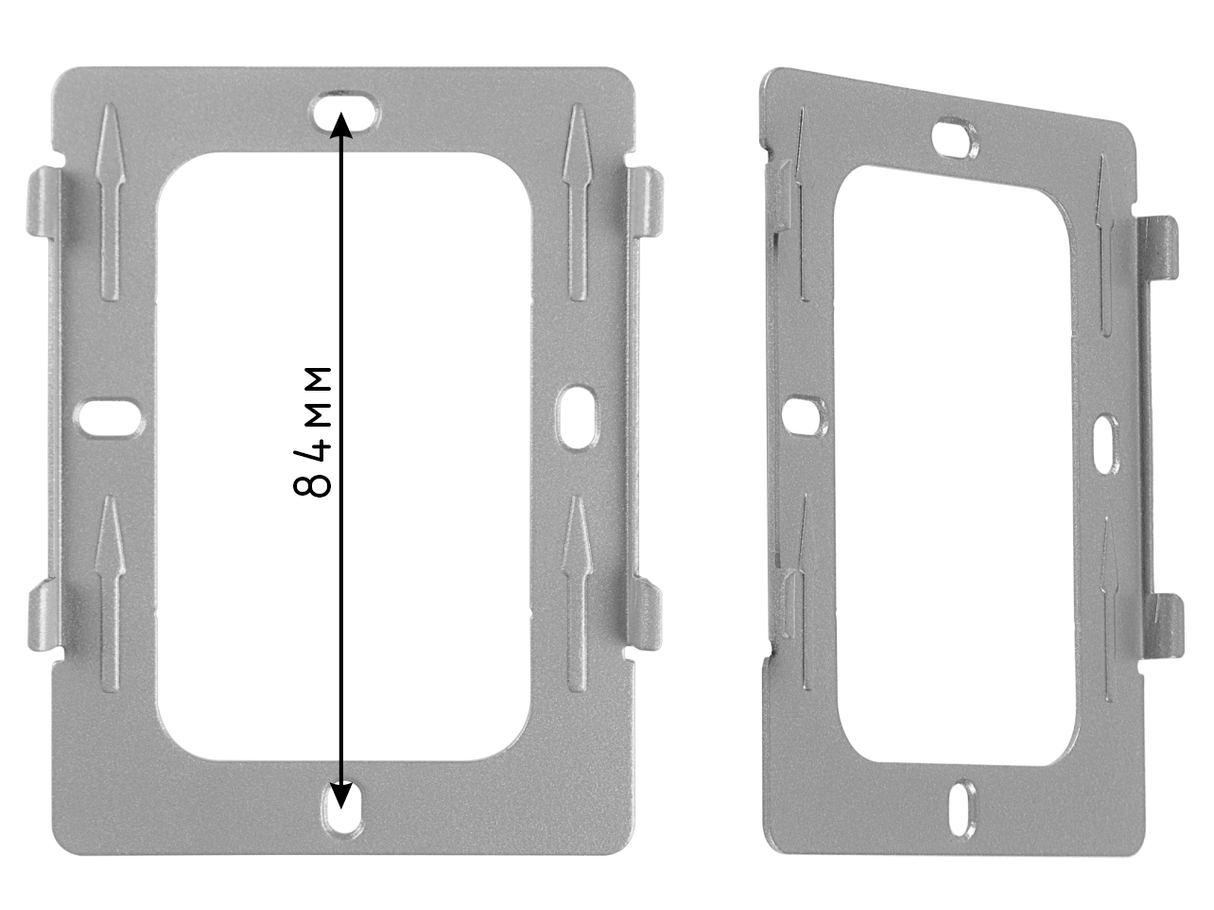

Важно — мы должны установить ее вертикально (крепления должны быть по вертикали)! Большинство мониторов азиатского производства имеют типовой кронштейн, который по размеру и креплению как раз встанет на эту коробку.
Пока владелец не установил монитор, можно закрыть эту коробку штатной крышкой.
В крайнем случае, можно установить глубокую установочную коробку для выключателей и розеток, который в народе называют «глубокий подрозетник». При монтаже монитора придется сверлить отверстия в стене для кронштейна, но провода в него спрятать можно.

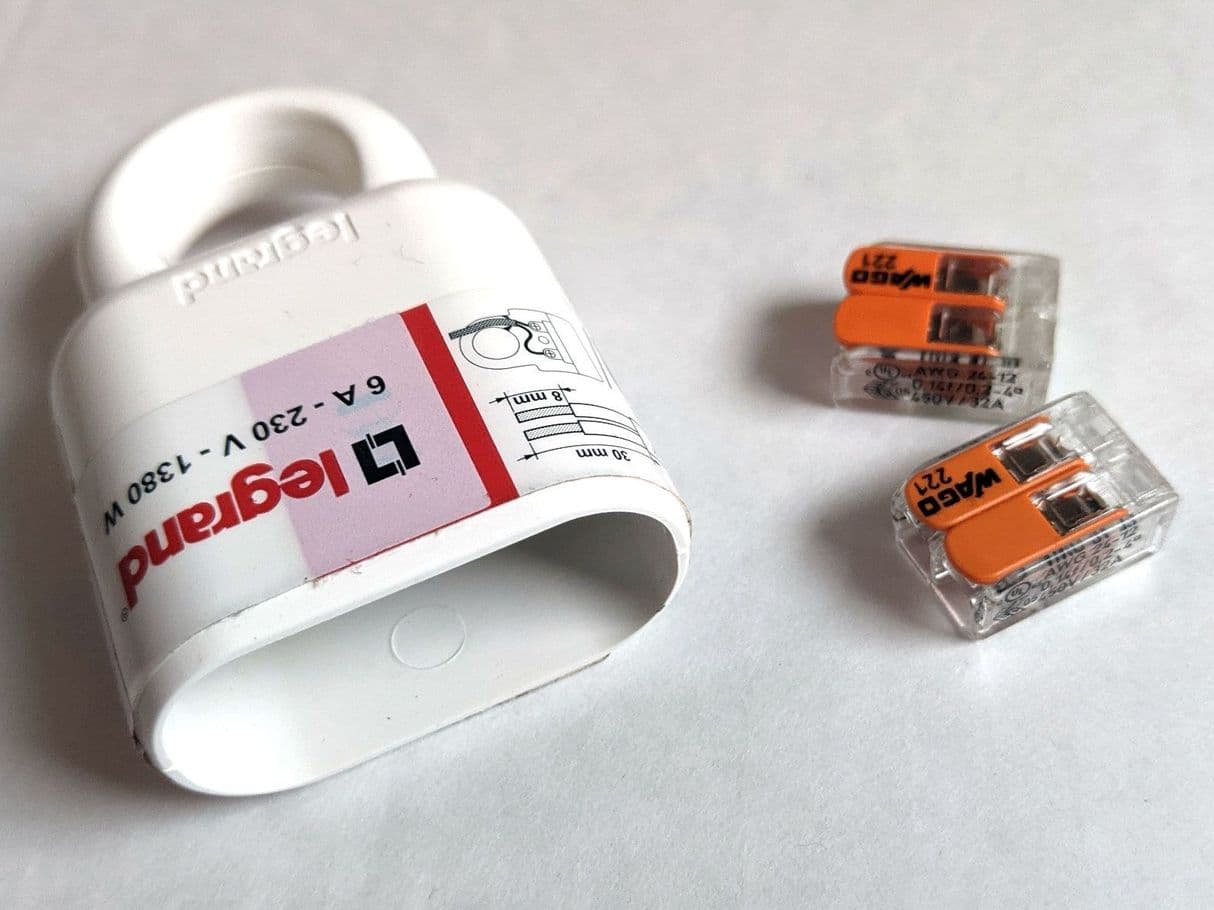

Подводим питание, можно без заземления, ставим на конец кабеля розетку Legrand Элиум 2Р, 6А или клеммы 221-412.
В крайнем случае, можно установить глубокую установочную коробку для выключателей и розеток, который в народе называют «глубокий подрозетник». При монтаже монитора придется сверлить отверстия в стене для кронштейна, но провода в него спрятать можно.
Подводим питание, можно без заземления, ставим на конец кабеля розетку Legrand Элиум 2Р, 6А или клеммы 221-412.
Если использовать установочную коробку, то сомнительно, что можно будет вместить туда и вилку, и розетку, и шнур питания, и контрольные провода. В этом случае вилкой придется пожертвовать, но это обычно не лишает гарантии на монитор.
Далее, подводим провод из этажного щитка от подъездного домофона, и, на всякий случай, от роутера, — некоторые модели домофонов имеют подключение сети Интернет.
Прокладываем кабель до места будущей установки вызывной панели (вызывных панелей). Если заказчик не определился с выбором панели, значит, панель будет накладной, и коробку под неё не ставим — гофры достаточно, чтобы в неё спрятать место соединения проводов. Если заказчик будет настаивать на коробке, можно взять установочную коробку Batibox 80140 от Legrand.

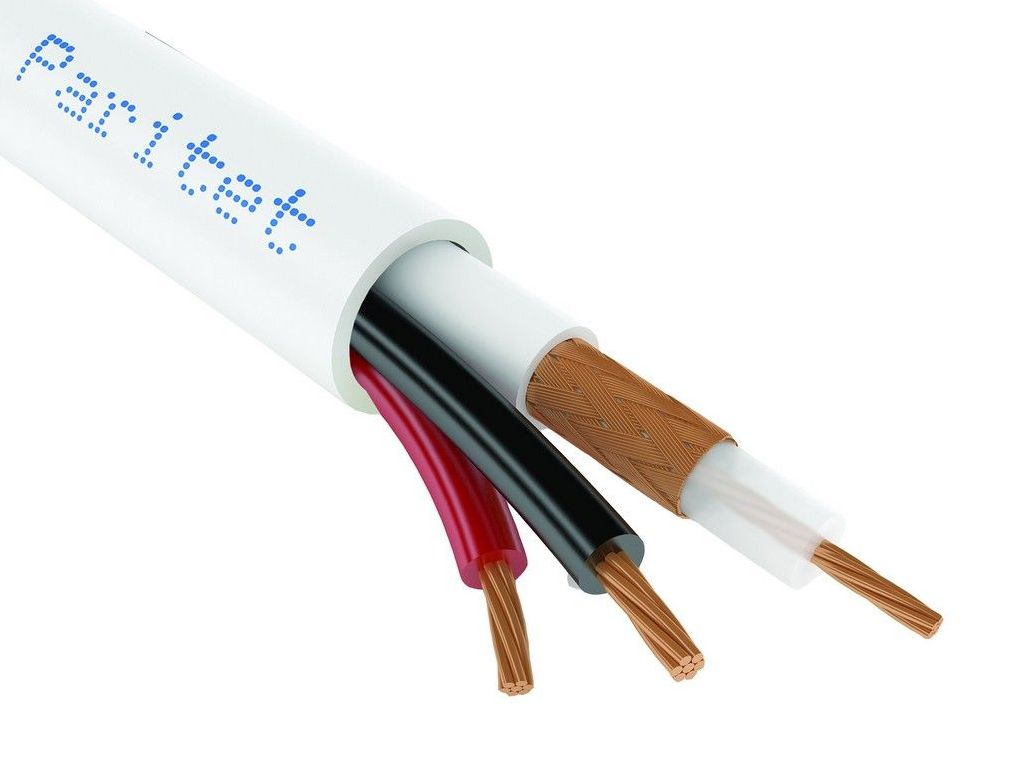

Выбор кабеля — важный момент. Можно использовать UTP, или специализированный комбинированный кабель КВК-В(П)-2 2х0,5 (или 0,75, если расстояние >50 метров).
Далее, подводим провод из этажного щитка от подъездного домофона, и, на всякий случай, от роутера, — некоторые модели домофонов имеют подключение сети Интернет.
Прокладываем кабель до места будущей установки вызывной панели (вызывных панелей). Если заказчик не определился с выбором панели, значит, панель будет накладной, и коробку под неё не ставим — гофры достаточно, чтобы в неё спрятать место соединения проводов. Если заказчик будет настаивать на коробке, можно взять установочную коробку Batibox 80140 от Legrand.
Выбор кабеля — важный момент. Можно использовать UTP, или специализированный комбинированный кабель КВК-В(П)-2 2х0,5 (или 0,75, если расстояние >50 метров).
Монтировать его можно при температуре до -10Сº, он имеет многопроволочный медный внутренний проводник в радиочастотном кабеле, что облегчает подключение. Срок службы кабеля с ПВХ оболочкой (КВК-В) — 12 лет, с П/Э оболочкой (КВК-П) — 15 лет.
Если есть вероятность установки в будущем тамбурной двери или дополнительной камеры, то можно кинуть лишний конец от монитора до подъезда, например, оставив его в слаботочной части этажного щитка.
Если есть вероятность установки в будущем тамбурной двери или дополнительной камеры, то можно кинуть лишний конец от монитора до подъезда, например, оставив его в слаботочной части этажного щитка.
