Вилки, розетки и сетевое напряжение на Аравийском полуострове.

Весной 2022 года я сделал небольшой проект в Абу-Даби. Собираясь в поездку, я не смог найти толковой чёткой информации о стандартах электросети в ОАЭ. Поэтому хочу поделиться своими наблюдениями.

Стандарты сети в странах Аравийского полуострова.

​В этих странах уже не первый век сильно влияние Великобритании. В том числе, и в стандартах электроснабжения. Есть лишь небольшие отличия в сетевом напряжении:

Бахрейн, Йемен:
однофазная сеть (фазное напряжение) — 230 Вольт,
трехфазная сеть (линейное напряжение) — 400 Вольт,
частота — 50 Гц

Катар, Кувейт, Объединенные Арабские Эмираты (ОАЭ), Оман:
однофазная сеть (фазное напряжение) — 240 Вольт,
трехфазная сеть (линейное напряжение) — 415 Вольт,
частота — 50 Гц

Почти во всех странах Аравийского полуострова, кроме Саудовской Аравии и Йемена, используется британская система вилок и розеток — тип G.

​Таким образом, практически любые европейские электроприборы можно включить в сеть в этих странах без каких-либо переделок. Единственной преградой может стать розетка типа G, но этот вопрос решается либо с помощью переходника, либо с помощью смекалки (см. ниже).

Вилки и розетки типа G.

Вилки и розетки типа G начали появляться в Великобритании в 1946 году, а стандарт был впервые опубликован в 1947 году. К концу 1950-х годов он заменил более ранние розетки типа D и типа M в новых электроустановках в Великобритании, а к концу 1960-х годов большинство более ранних электроустановок были переделаны в соответствии с новым стандартом.

Почти все бывшие колонии Великобритании приняли один из британских стандартов вилок и розеток: либо устаревшие типы D и/или M, либо текущий тип G. Во многих случаях, страны, ставшие независимыми до введения стандарта типа G (например, Индия, Непал, Южная Африка, Намибия) до сих пор используют типы D или M. Те страны, которые получили независимость после 1947 года (например, Кувейт, Малайзия, Шри-Ланка, Кения), уже использовали стандарт типа G и, конечно, просто сохранили эту систему. Сильное влияние Британской империи на Аравийском Среднем Востоке привело к тому, что большинство стран региона также приняли британский стандарт в электрике.

Британские розетки бывают только одинарными и двойными, и только для скрытой проводки. Нужны 4 розетки — ставь две отдельных двойных, каждую в свою установочную коробку. Нужен наружный монтаж — есть универсальные подъёмные коробки.

Для дополнительной безопасности, розетки типа G почти всегда оснащены выключателями. Британские вилки, без сомнения, являются одними из самых безопасных в мире, но также и одними из самых громоздких. Есть шутка, что британская вилка часто бывает больше, чем прибор, который к ней подключен…

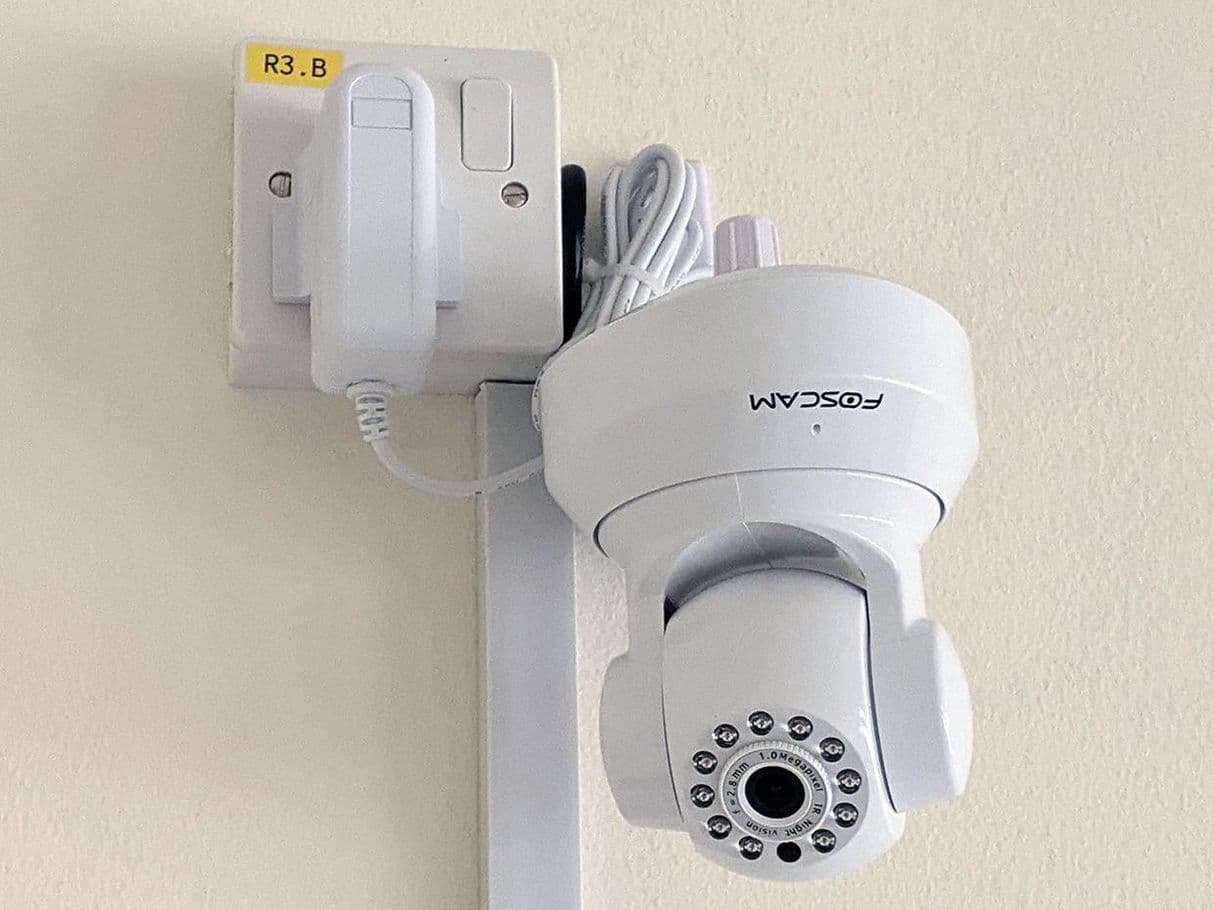

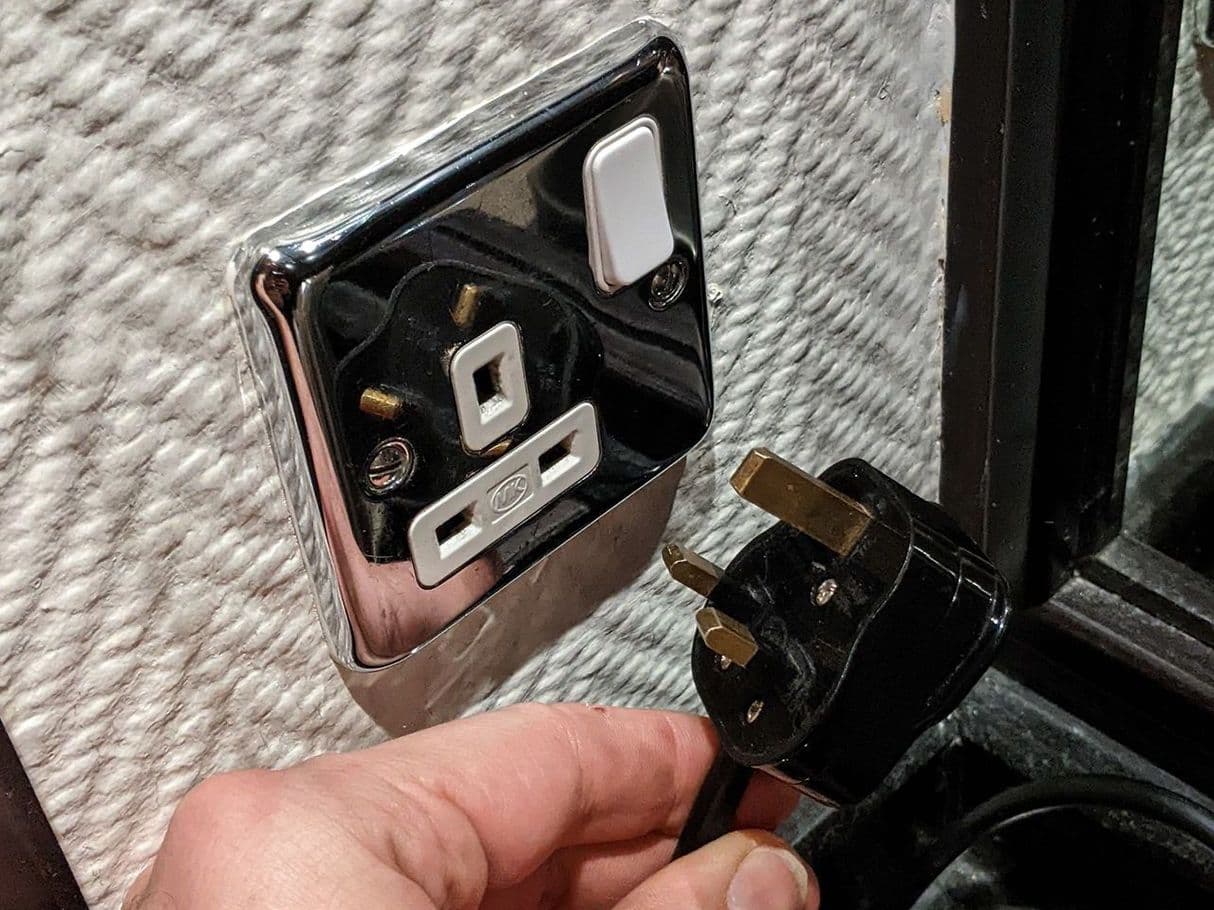

Стандарт типа G (британский стандарт 1363) требует обязательного использования трёхконтактной вилки с заземлением и встроенным плавким предохранителем. Обычно вилки имеют сменяемый плавкий предохранитель на 13 А (коричневого цвета), а для маломощный приборов — 3 А (красного цвета). Двухпроводные приборы не заземляются, но их вилка имеет пластиковый заземляющий штырь, который служит только для открывания защитных шторок розетки. Отсутствие такого заземляющего штыря на европейской вилке типа C делает невозможным подключение ее к розетке типа G, хотя на самом деле ее можно вставить в розетку, воткнув любой предмет в центральное отверстие розетки, что открывает шторки двух других отверстий. Это не совет, это просто наблюдение…

Особенности "британской" бытовой электропроводки.

Как я уже написал выше, вилка и розетка типа G появилась в 1946 году. История такова — до войны в Британии использовали комбинацию из 5-амперной и 15-амперной розеток с круглыми контактами, каждая из которых независимо соединялась с распределительным щитом, в щите у каждой розетки был свой предохранитель.

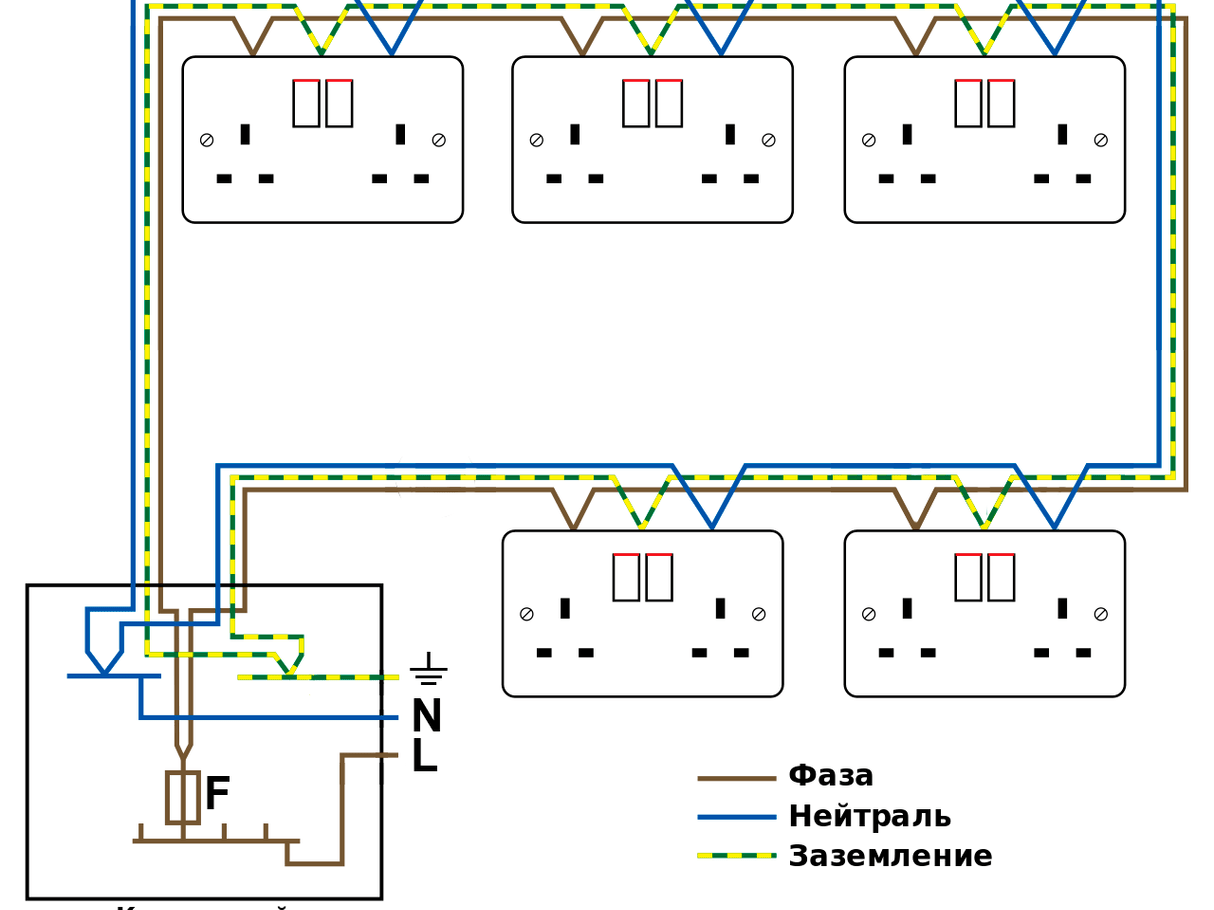

Во время Второй Мировой Войны Британия страдала от нехватки меди. К тому же, множество жилых зданий в городах были разрушены во время бомбёжек. Британия оказалась перед дилеммой — быстро восстановить жилые дома, но использовать как можно меньше меди. Так была разработана кольцевая проводка (Ring circuit), — вместо индивидуальной линии для каждой розетки, от предохранителя или автоматического выключателя (АВ) выходит два кабеля, создавая кольцо из цепочки розеток.
Такая схема дала значительную экономию меди. При этом используется предохранитель или АВ на максимальную силу тока, которую может выдержать кольцо — 30 А для предохранителя или 32 А для автомата. Но при этом потребовалось, чтобы каждая вилка содержала собственный предохранитель, соответствующий присоединённому электроприбору.

Кольцевая проводка используется по настоящее время. При реализации проекта в ОАЭ я тоже с ней столкнулся, в новом многоэтажном доме. Каждое помещение питается от одного АВ C 32 А, от него и нейтрали идут по два провода сечением 2,5 мм². И к каждой розетке провода приходят с двух сторон.

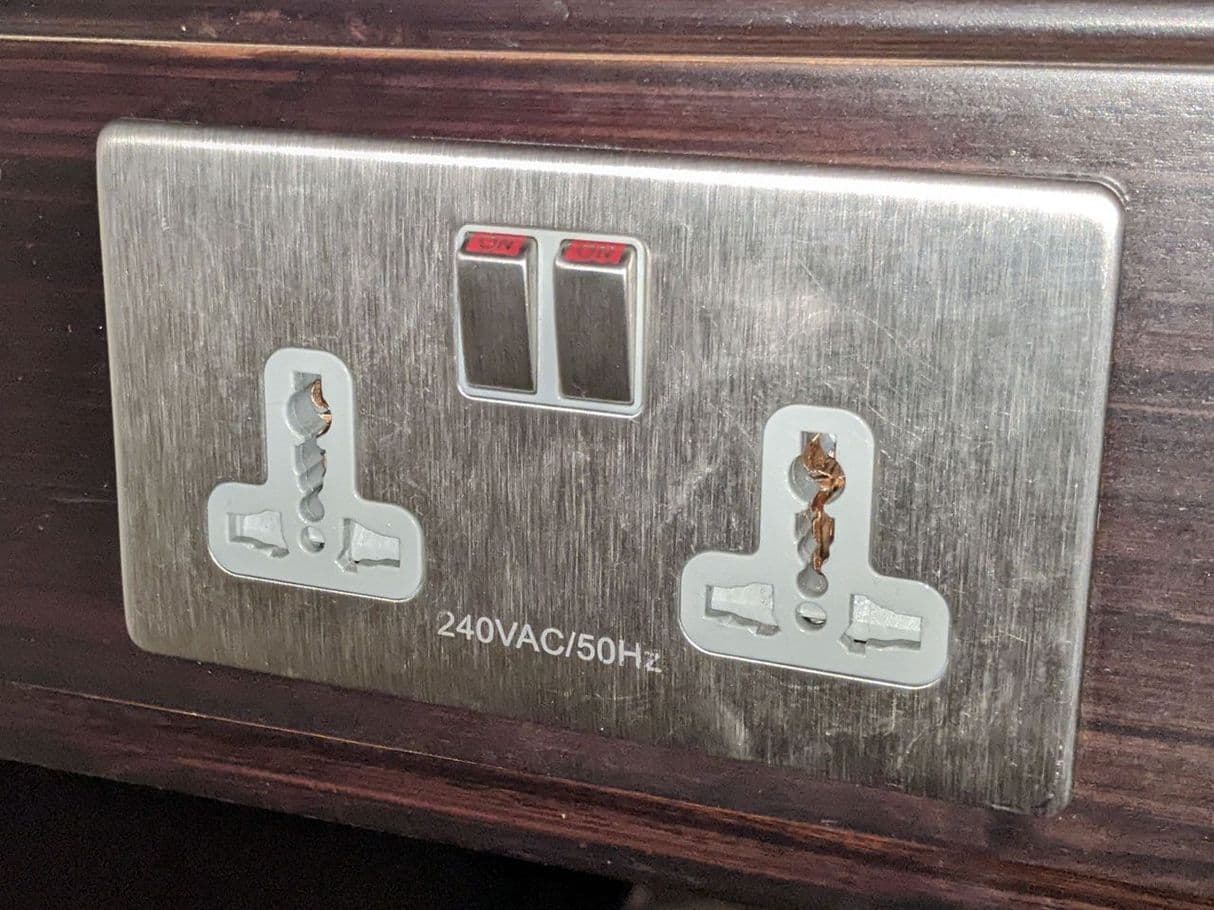

В хороших отелях ОАЭ можно встретить универсальные розетки, в которые можно подключить практически любую вилку. Лишь бы подошло напряжение 240 В.

Где еще используются вилки и розетки типа G.

Вилки и розетки типа G используют также Великобритания, Ирландия, Кипр, Мальта, Малайзия, Сингапур, Гонконг.
