Ликбез по электрике

📚 Толковый словарь современного электрика

Эпиграф: Когда пожарного спросили, чем отличается скрипка от контрабаса, он ответил «— Контрабас дольше горит»...

Полезный краткий толковый словарь электрика, для того, чтобы общаться с электриками на одном языке, и понимать тексты по тематике бытовой электрики. Также, уверен, будет полезен многим мастерам.

► Общие понятия

► Распределение электроэнергии

► Защита и коммутация

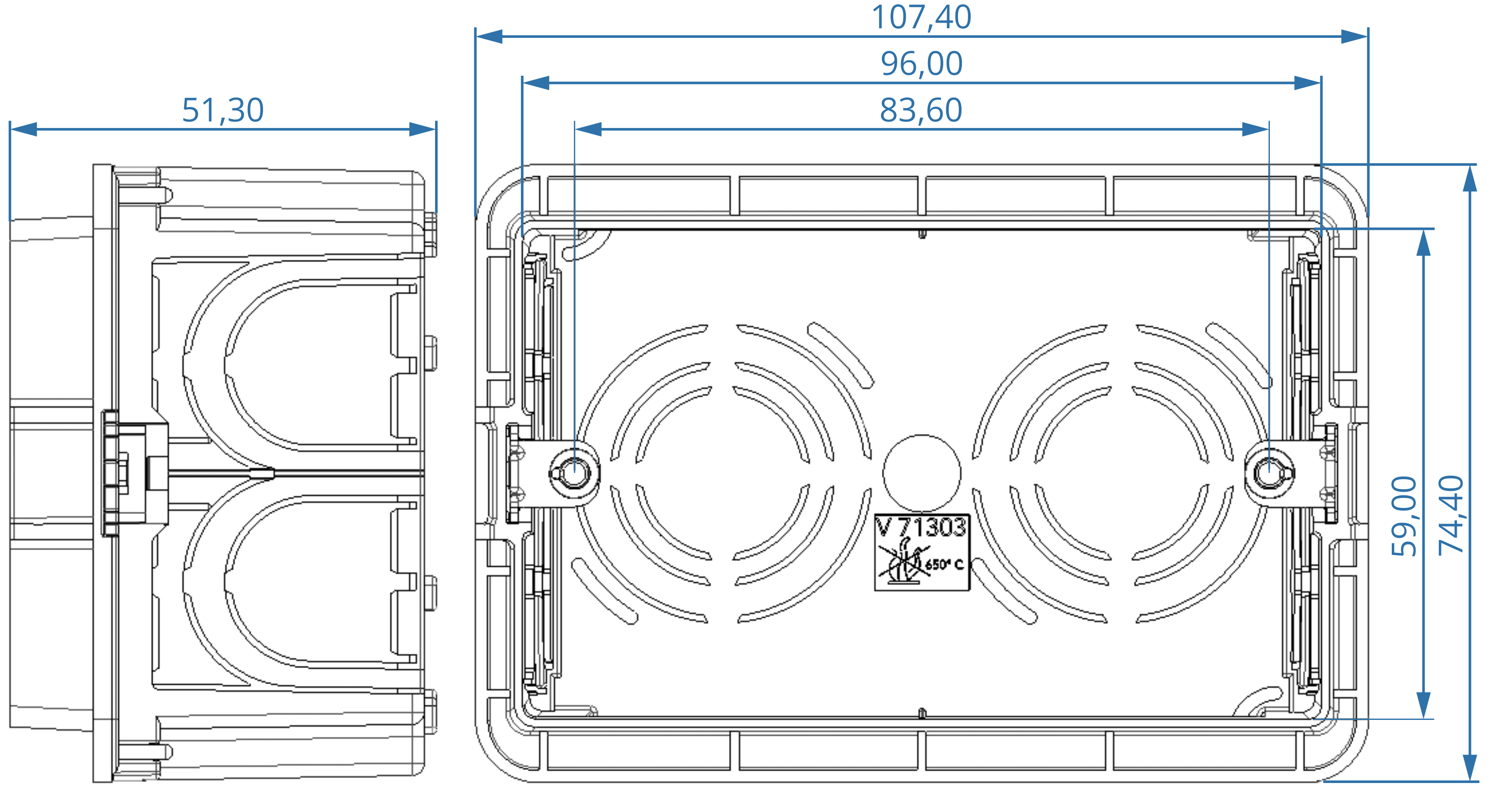

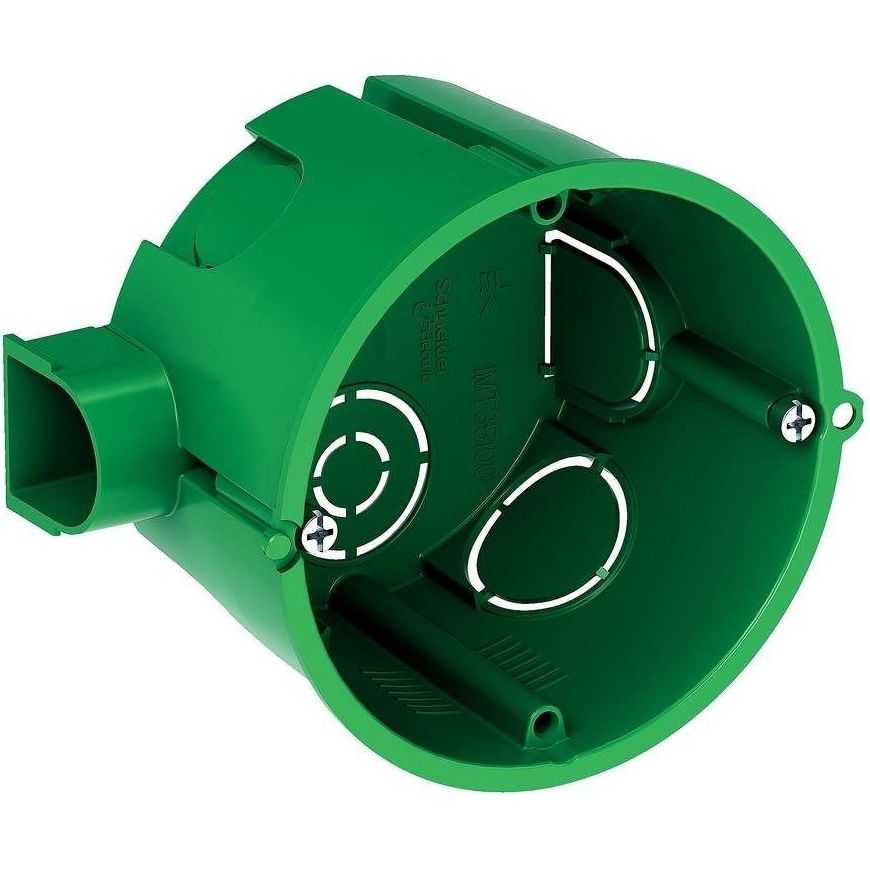

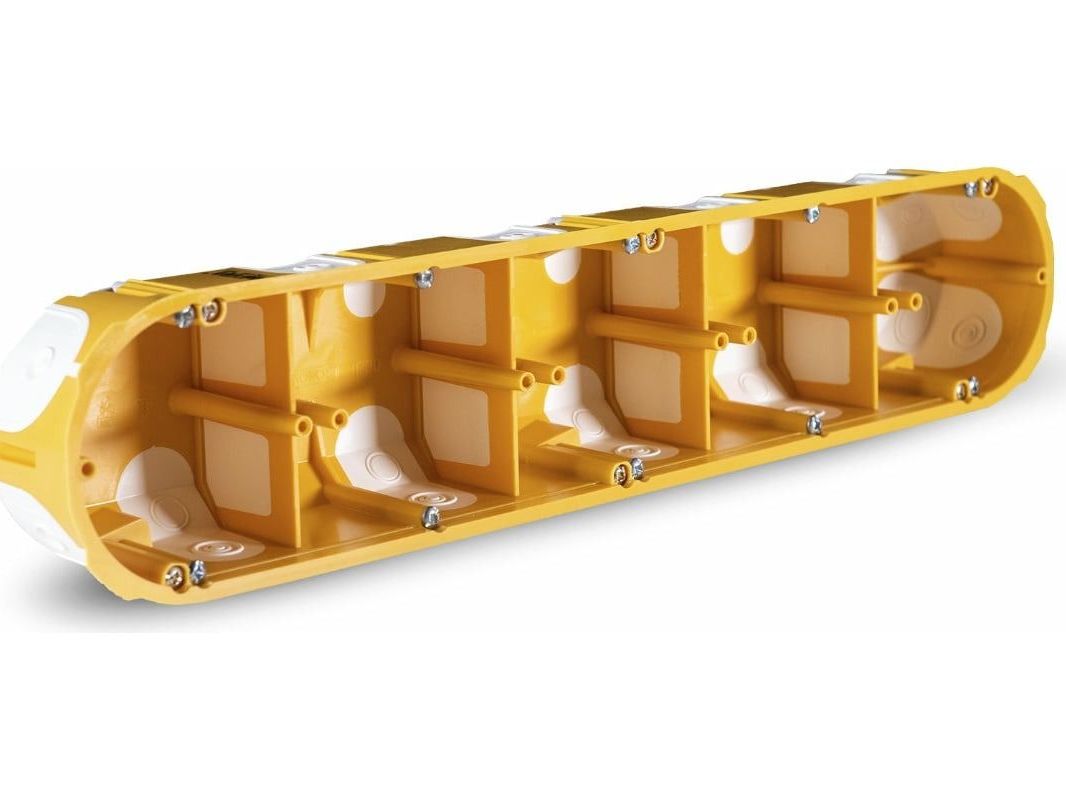

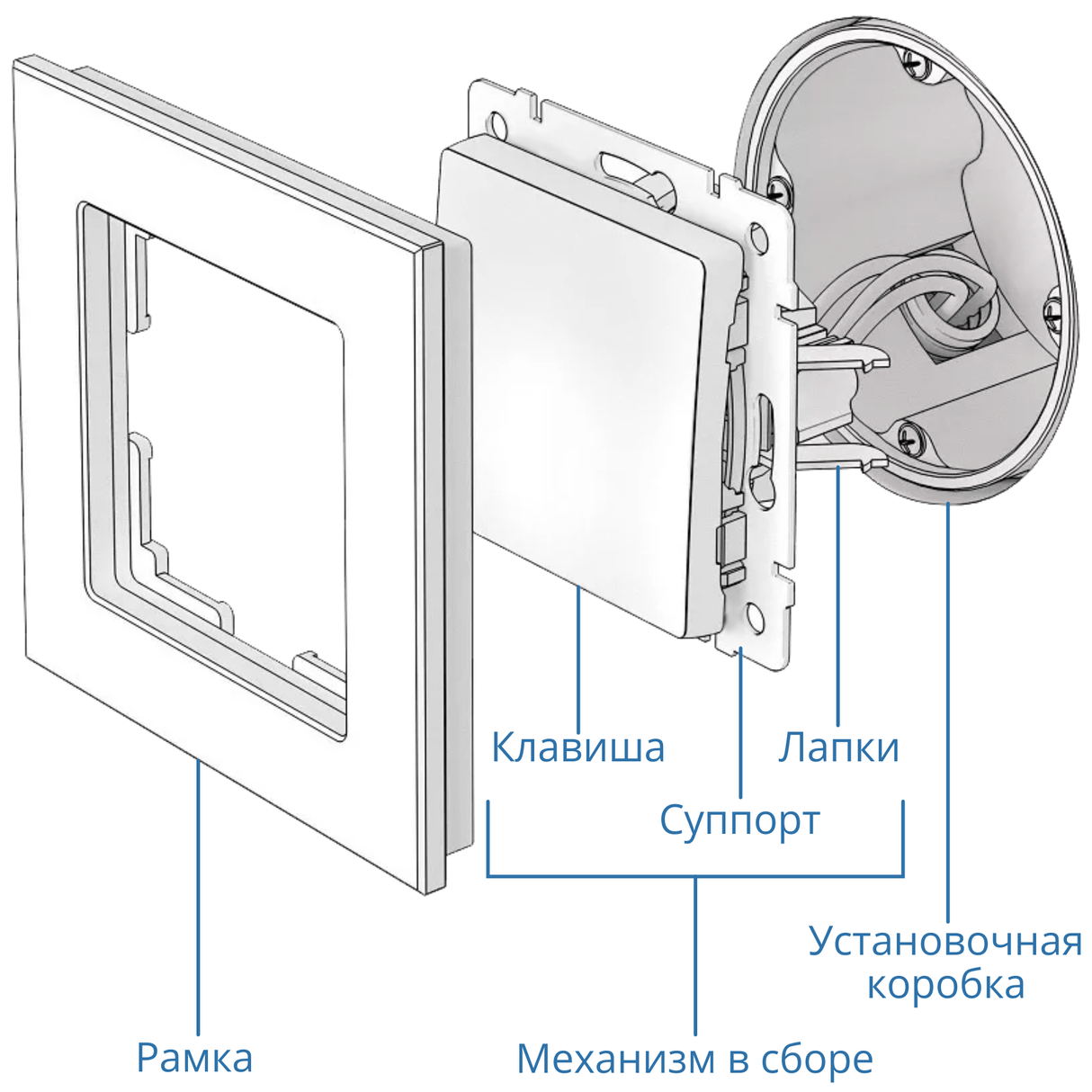

► Коробки, электроустановочные изделия, питание светильников

Общие понятия

Ток, напряжение, мощность, и т.д.

Также Вы узнаете, какого цвета фаза, а какого земля, сколько ампер в розетке, и почему слаботочная нагрузка — совсем не слаботочная.

Напряжение

Электрическое напряжение — это физическая величина, равная разности потенциалов между двумя точками электрического поля при перемещении единичного заряда.

✏️ Единицей измерения является вольт (русское обозначение: В, международное: V). Напряжение обозначают латинской буквой U.

⛔ Неправильное название величины — «вольтаж». Это как вместо «деньги» говорить «рубляж».

Электрическое напряжение бывает в цепях постоянного тока (DC) и переменного тока (AC).

В розетке и в люстре — напряжение переменного тока. На выходе зарядных устройств, блоков питания электронных устройств и драйверов светодиодных источников света — напряжение постоянного тока.

Напряжение в цепях переменного тока можно измерять по-разному:

• мгновенное напряжение;
• амплитудное значение напряжения;
• среднее значение напряжения;
• среднеквадратическое значение напряжения (напряжение, определяемое за весь период колебаний);
• средневыпрямленное значение напряжения.

Сетевое напряжение — среднеквадратичное (действующее, эффективное) значение напряжения в электрической сети трёхфазного переменного тока, доступное конечным потребителям.

В цепях трёхфазного тока различают фазное и линейное напряжения.

► Фазное напряжение — это среднеквадратичное значение напряжения на каждой из фаз нагрузки относительно нейтрали.

► Линейное напряжение — напряжение между фазными проводами. При соединении нагрузки в треугольник фазное напряжение равно линейному, а при соединении в звезду (при симметричной нагрузке или при глухозаземлённой нейтрали) линейное напряжение в 1,73 раза больше фазного.

✏️ Сетевое напряжение обозначают дробью, в числителе которой стоит фазное напряжение, а в знаменателе — линейное. Напряжение в российской электросети, согласно ГОСТ 29322-2014, — 230/400 В, а до 2003 года (но до сих пор продолжают применять) — 220/380 В.

Низкое напряжение

В быту, административных и офисных зданиях используют только напряжение до 1000 В. Напряжение до 1000 В называют низким.

ГОСТ 32966-2014 установил для электроустановок зданий два диапазона номинального напряжения:
► Напряжения диапазона I (до 50 В для переменного тока, до 120 В для постоянного тока) соответствуют сверхнизкому напряжению.

Чаще применяют следующие сверхнизкие напряжения:
• 12 В переменного тока — для питания галогенных ламп;
• 12 В постоянного тока — для питания светодиодных лент и ламп;
• 24 В постоянного тока — для питания светодиодных лент, оборудования автоматики, и т.д.;
• 48 В постоянного тока — для питания трековых светильников.

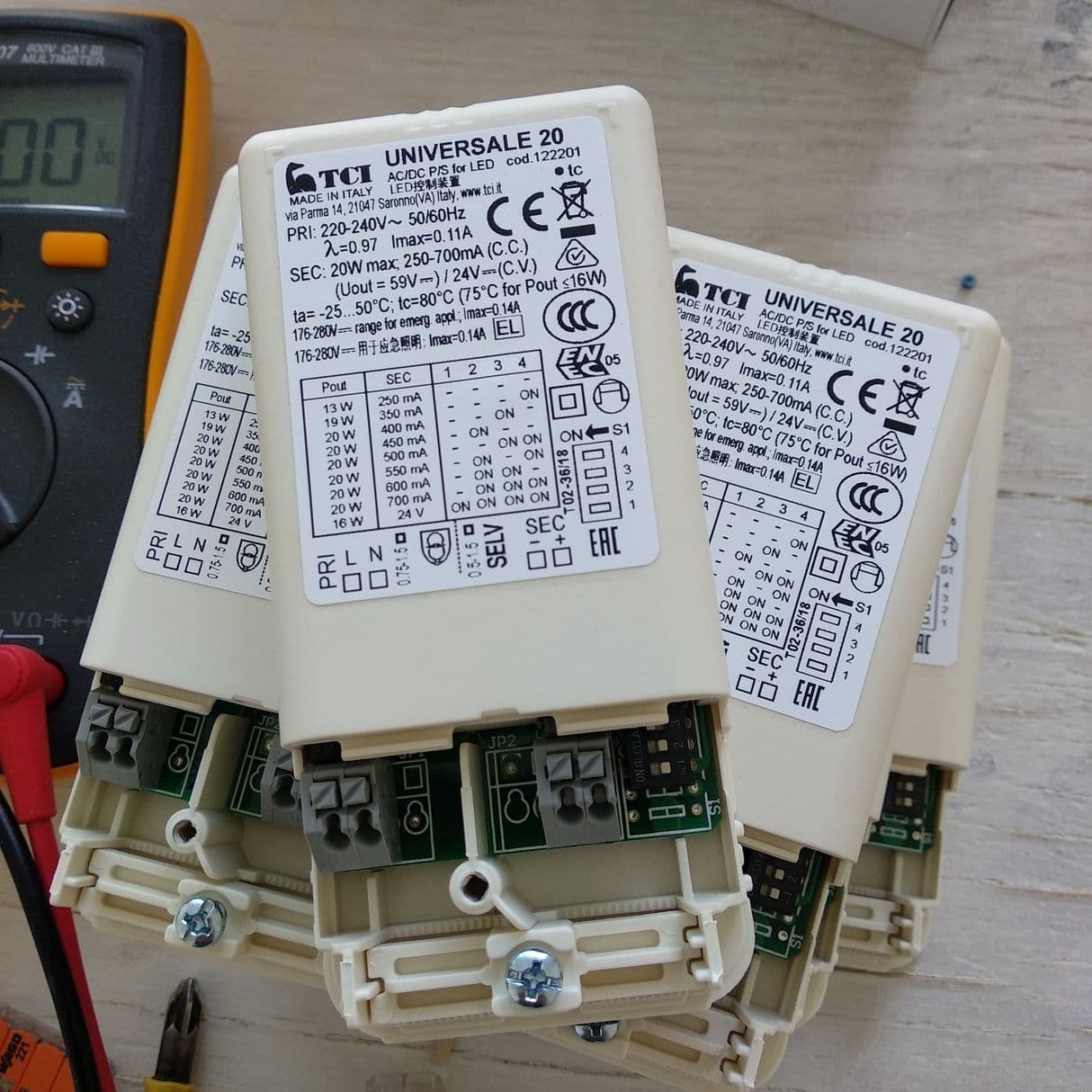

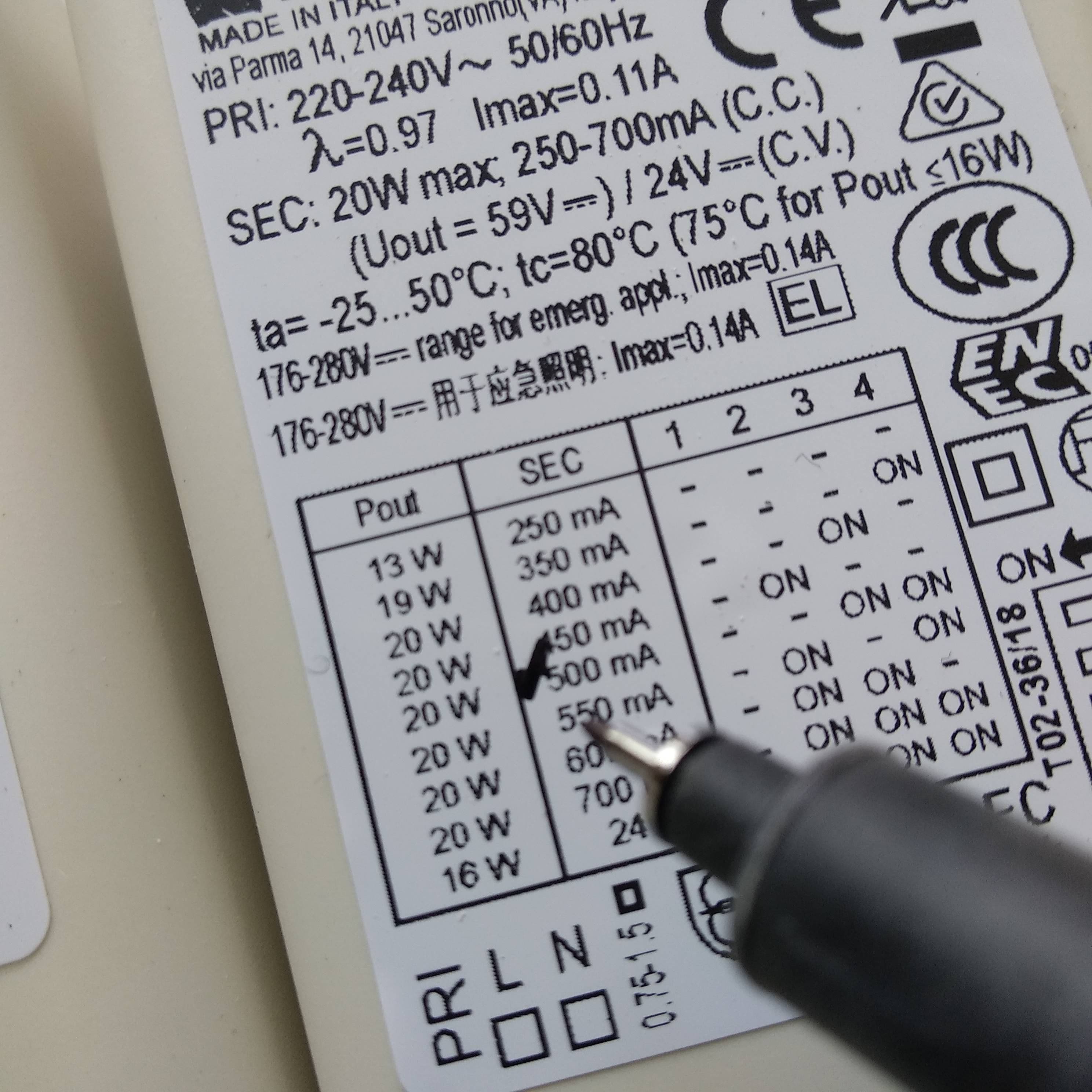

Для питания светодиодных источников света также применяют источники постоянного тока (драйверы), преобразующие напряжение питающей сети в постоянный стабилизированный ток. Напряжение при этом не является константой, и может составлять от нескольких вольт до сотен.

► Напряжения диапазона II (до 1000 В для переменного тока и 1500 В для постоянного тока), соответствуют низкому напряжению.

В России стандартное напряжение в трехфазных трехпроводных или четырехпроводных сетях составляет 230/400 В.

Ток

Электрический ток — это направленное (упорядоченное) движение частиц.

✏️ Единицей измерения тока является ампер (русское обозначение: А, международное: A). Ток обозначают латинской буквой I.

⛔ Неправильное название величины — «ампераж». Также как расстояние — не километраж, а площадь — не метраж.

Существует много видов тока, для нас самыми основными видами являются переменный синусоидальный и постоянный.

Если не указано, какой ток имеется ввиду, то речь, как правило, идёт о номинальном или длительно допустимом максимальном токе.

📌 Силу тока в трехфазной сети считают по формуле I = P ÷ (√3 ⋅ U).

Сколько ампер в розетке? 😏

Нисколько — в розетке есть напряжение 230 В переменного тока. Току некуда течь, ведь в розетке нет цепи. Когда мы включаем в розетку электроприбор, он начинает потреблять ток, который проходит через розетку. Максимальный ток, на который рассчитана розетка — 16 А. Даже если мы включим в розетку тройник, суммарный ток всех включенных электроприборов не должен превышать 16 ампер.

⚠️ Также суммарный ток всех одновременно работающих электроприборов, включенных в одну группу розеток, не должен превышать 16 А, даже если в группе два десятка розеток. Чтобы не дать пользователю случайно перегрузить линию, при проектировании электропроводки квартиры не рекомендуется делать группы, состоящие из слишком большого количества розеток общего назначения (когда заранее неизвестно, что в них могут включить).

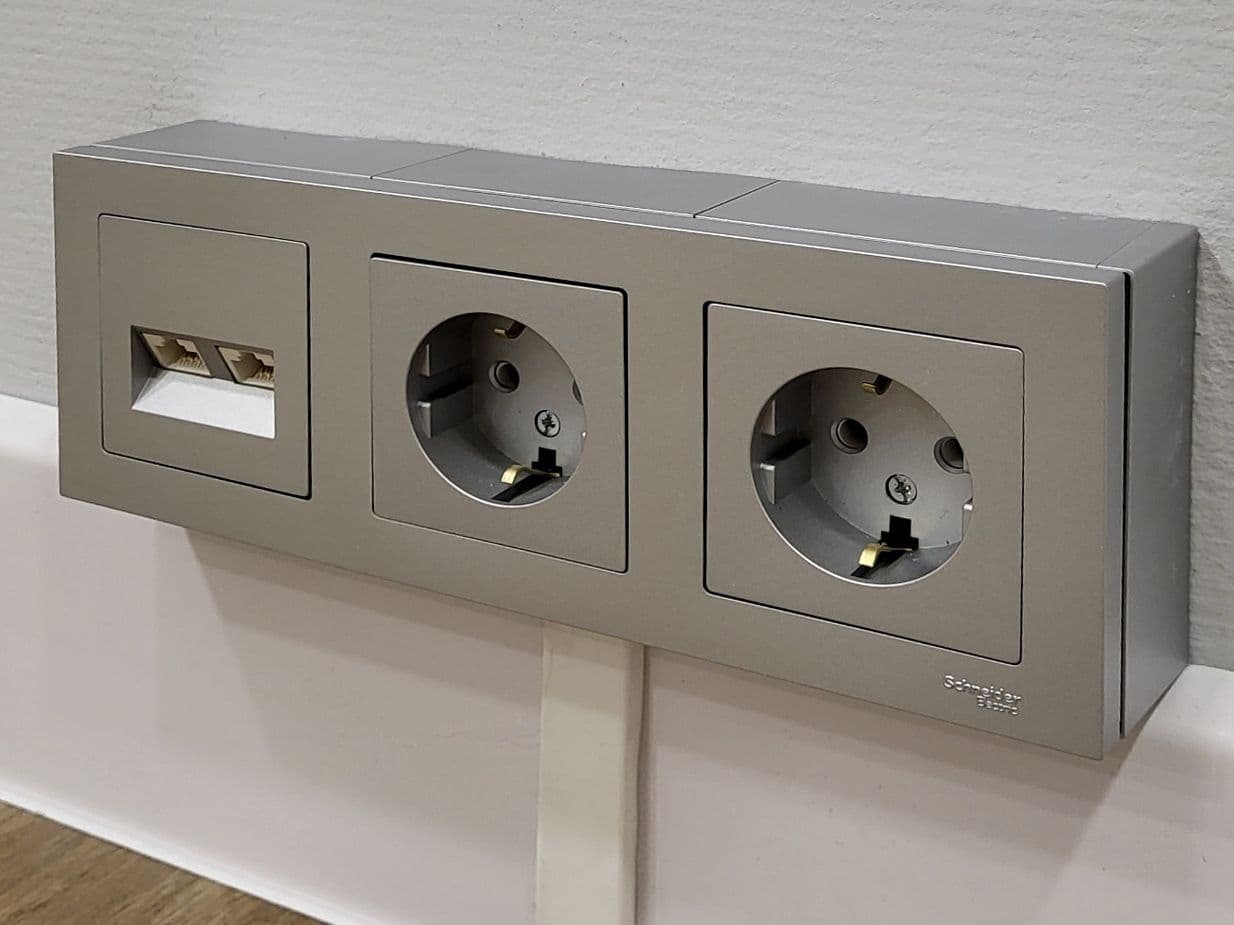

Слаботочная система

Слаботочная система выполняет функции сбора, обработки и передачи информации, — это интернет, телевидение, телефония, видеонаблюдение (но не питание камер, а видеосигнал), датчики пожарной и охранной сигнализации и т.д.

Термин «слаботочная» не определяется конкретной величиной тока и используется, когда токи по каким-либо конкретным обстоятельствам считаются слабыми. Но обычно речь идёт о миллиамперах, то есть тысячных долях ампера. Для таких систем могут использоваться провода сечением 0,2 – 0,8 мм².

⛔ У многих «мастеров» существует неверное понятие «слаботочная нагрузка». Под этим термином обычно скрывается низковольтная нагрузка (12 – 48 вольт), которая напротив, потребляет большие токи. При равной мощности, чем ниже напряжение, тем больше ток (I = P ÷ U). А чем больше ток, тем толще должны быть провода. А так как «мастер» о Законе Ома возможно и знал, но давно забыл, зато знает, что это «слаботочная нагрузка», он обычно выбирает самый тонкий провод, какой может найти. Результат — нагрев проводов, большие потери напряжения, и даже пожары.

Мощность

Электрическая мощность — физическая величина, характеризующая скорость передачи или преобразования электрической энергии.

✏️ Единицей измерения является ватт (русское обозначение: Вт, международное: W). Мощность обозначают латинской буквой W или русской Вт (без точки).

Мощность постоянного тока можно вычислить по формуле: P = I ⋅ U

Мощность переменного тока
В цепях переменного синусоидального напряжения и тока среднюю мощность можно вычислить, интегрируя мгновенную мощность в течение периода. Разделяют понятия полной, активной, и реактивной мощностей.

► Активная мощность
Единица измерения — ватт. Рассчитывается по формуле P = U ⋅ I ⋅ cosφ.

Это «полезная» мощность, которую потребляет прибор.

📌 В трёхфазной сети мощность рассчитывается по формуле P = √3 ⋅ U ⋅ I ⋅ cosφ.

Корень из трех приблизительно равен 1,73. Для сети 400 В формула будет выглядеть P = 1,73 ⋅ 400 ⋅ I ⋅ cosφ.

► Реактивная мощность

Единица измерения вар (вольт-ампер реактивный). Русское обозначение: вар, международное: var. Рассчитывается по формуле Q = U ⋅ I ⋅ sinφ.

Реактивная мощность — это энергия, перекачиваемая от источника на реактивные элементы приёмника (индуктивности, конденсаторы, обмотки двигателей), а затем возвращаемая этими элементами обратно в источник в течение одного периода колебаний, отнесённая к этому периоду. Реактивная мощность не участвует в работе электрического тока. Это «вредная» мощность, которая не используется прибором, а возвращается в электрическую сеть и лишь греет провода.

► Полная (кажущаяся) мощность

Единица измерения — вольт-ампер (В·А). Русское обозначение: В·А, международное: V·A.

Полная мощность — величина, связанная с активной и реактивной мощностями соотношением:
S = √(P² + Q²) = U·I
где:

P — активная мощность;

Q — реактивная мощность (при индуктивной нагрузке Q > 0, а при ёмкостной Q < 0).

Полная мощность имеет практическое значение, как величина, описывающая фактические нагрузки на провода, кабели, распределительные щиты, трансформаторы, линии электропередачи, так как эти нагрузки зависят от потребляемого тока, а не от фактически использованной потребителем энергии. Именно поэтому мощность трансформаторов и распределительных щитов указывают в вольт-амперах, а не в ваттах.

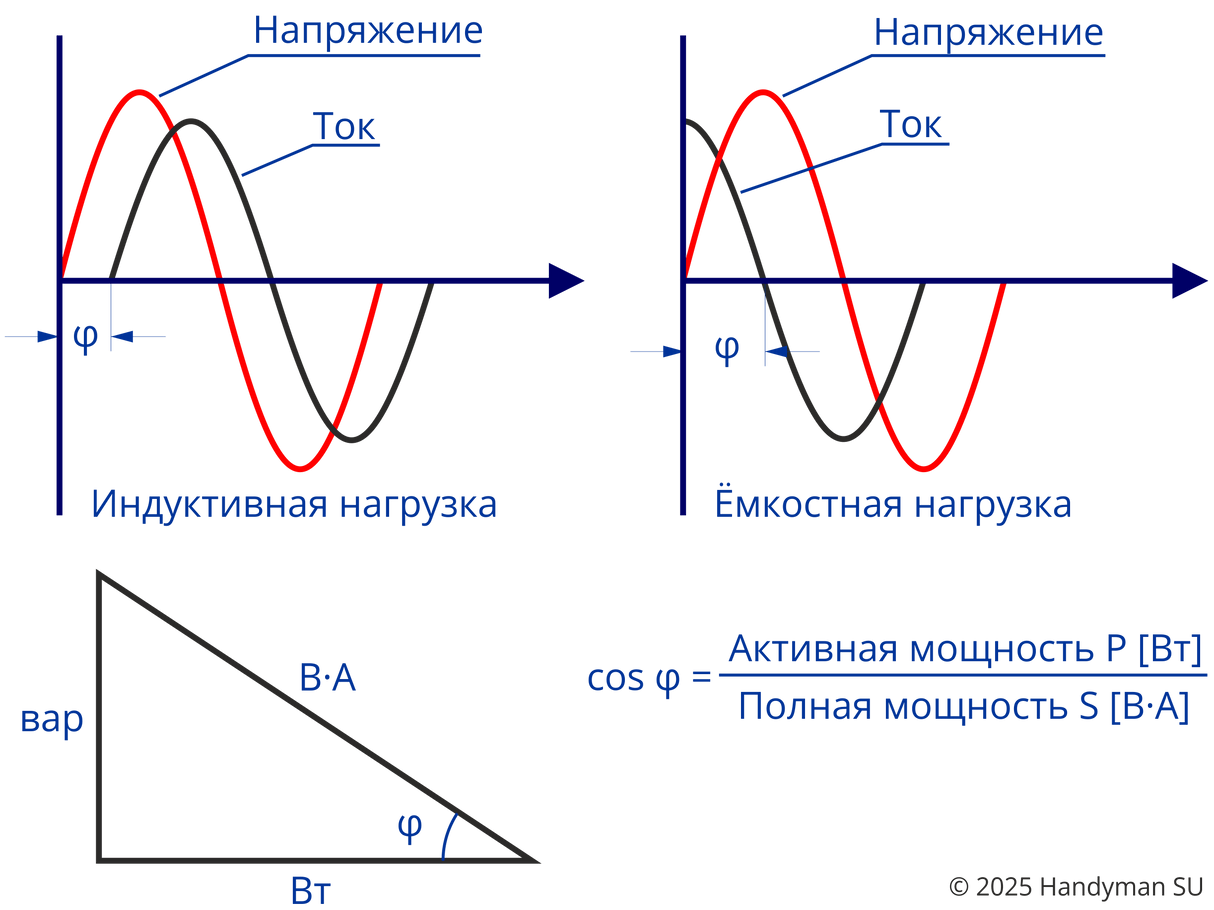

Коэффициент мощности (Power Factor)

Коэффициент мощности — безразмерная физическая величина, характеризующая потребителя переменного электрического тока с точки зрения наличия в нагрузке реактивной составляющей и мощности искажения (собирательное название — неактивная мощность). Чем выше коэффициент мощности, тем выше качество электропотребления.

Коэффициент мощности равен отношению потребляемой электроприёмником активной мощности к полной мощности (cos φ = P [Вт] ÷ S [В·А]). В электроэнергетике для коэффициента мощности приняты обозначения cos φ (где φ — сдвиг фаз между силой тока и напряжением), либо λ. Когда для обозначения коэффициента мощности используется λ, его величину обычно выражают в процентах.

Для устранения перегрузок и повышения коэффициента мощности электрических установок осуществляется компенсация реактивной мощности.

Обычный импульсный блок питания для светодиодной ленты имеет коэффициент мощности 0,5. То есть половина потребляемой блоком энергии не используется для освещения, а уходит обратно в сеть и идёт на нагрев проводов — начиная от самого блока и до электростанции. Если же блок питания содержит встроенный компенсатор реактивной мощности, коэффициент мощности такого блока будет 0,8–0,9.

Фаза (разговорное)

Провод, находящийся под напряжением переменного электрического тока относительно второго, нейтрального провода, — заземленного, нулевого.

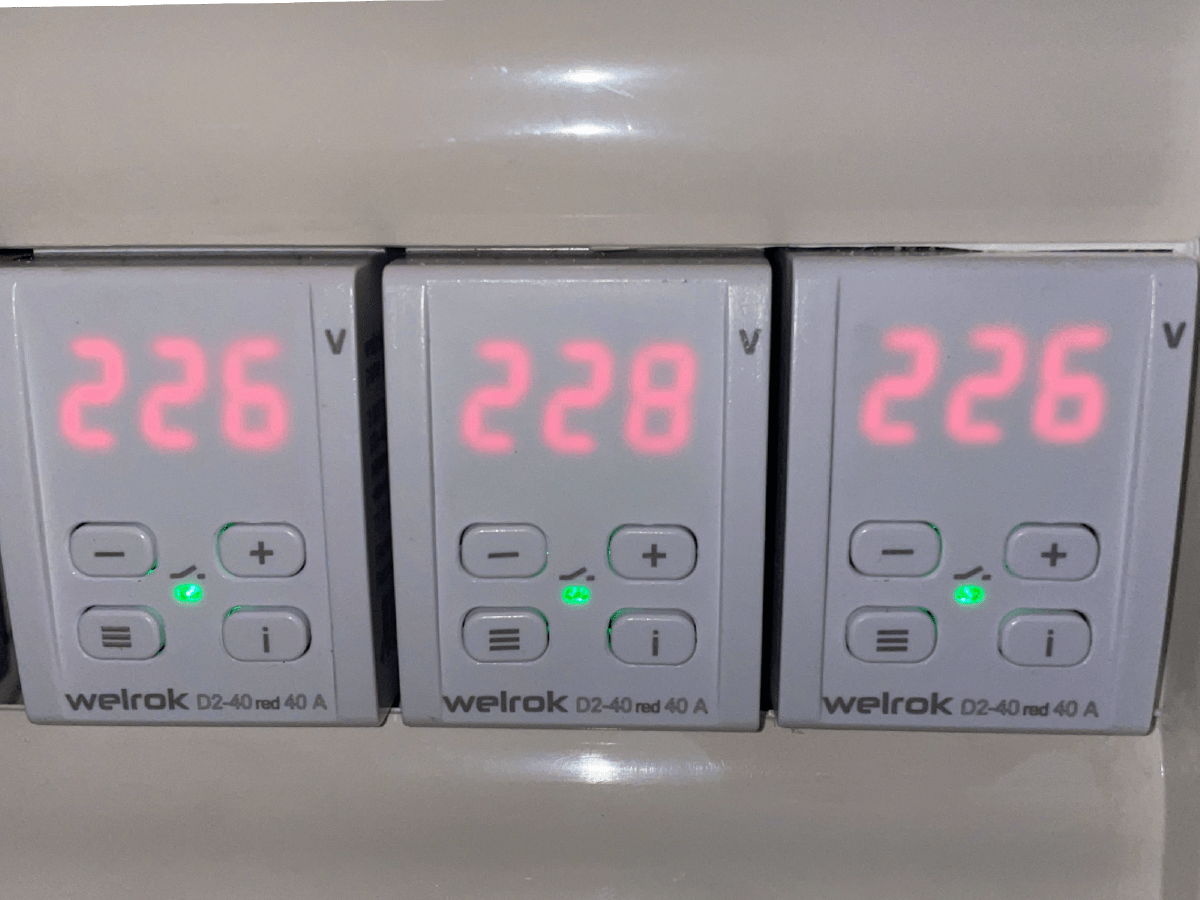

Номинальное напряжение в однофазной сети дома — 230 В (согласно ГОСТ 29322–2014).
Допустимые напряжения:
Наибольшее напряжение — 253 В.
Наименьшее напряжение — 207 В.

Если у вас напряжение выходит за допустимые пределы, нужно обращаться в сетевую организацию.

В бытовых розетках и светильниках в доме — одна фаза. К розетке подходит три (реже два) провода — один фазный (любого цвета, кроме синего и жёлто-зелёного), второй общий, нейтральный (уже пару десятилетий — всегда синий), третий (обязательный с 2003 года) — провод заземления (всегда полосатый, жёлто-зелёный).

Фазный провод квартирной электропроводки подключается через автомат защиты (АВ, АВДТ, или АВ + ВДТ) к одной из трёх фаз электропитания дома.

Согласно ГОСТ Р 50462–2009, для фазного проводника однофазной электрической цепи, питающейся непосредственно от однофазного источника питания, предпочтительным цветом является коричневый. В том случае, если однофазная электрическая цепь является ответвлением от трехфазной, цветовая идентификация фазного проводника однофазной цепи должна совпадать с цветовой идентификацией того фазного проводника трехфазной электрической цепи, с которым он имеет электрическое соединение. Это странное нереализуемое требование, — на практике все однофазные электрические цепи на объекте выполняют одним и тем же кабелем. Также я пока не встречал, чтобы одним заводом выпускались трехжильные кабели одной марки с разными вариантами цвета изоляции фазного провода. Сейчас чаще всего встречаются серый (натуральный), белый, и коричневый.

Нейтраль (N)

Общая часть трёхфазной системы переменного тока, соединённой звездой, находящаяся под напряжением, или средняя часть однофазной системы переменного тока, находящаяся под напряжением. Нейтраль в бытовой электросети заземлена, и называется «глухозаземленной нейтралью». В данной статье под нейтралью подразумевается «нейтральный проводник» (устаревший термин — «нулевой рабочий проводник»). Он же — «Ноль» и «Нуль».

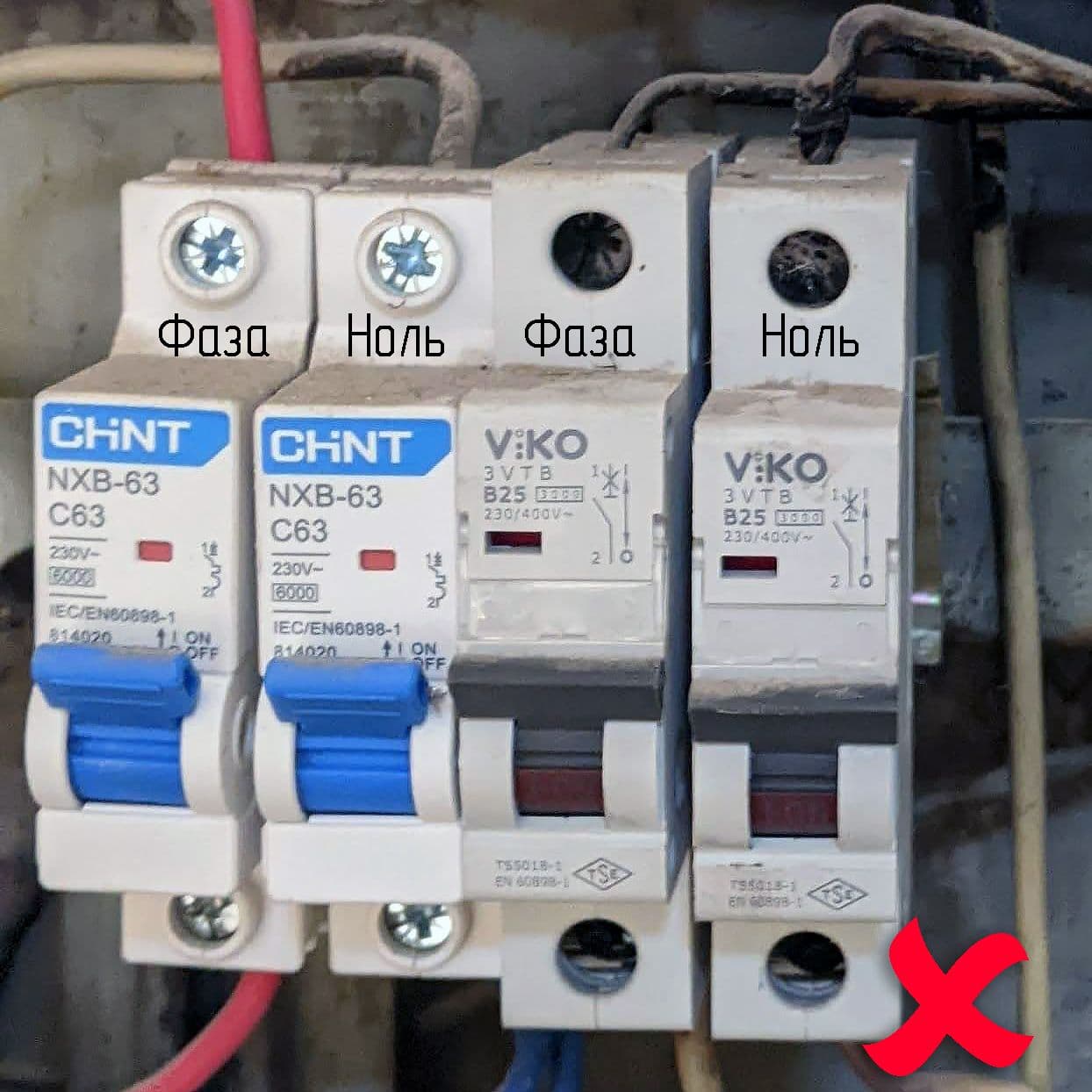

⚠️ Разрывать (отключать) нейтральный проводник отдельно от фазного/фазных запрещено. Либо разрывается только фазный провод, либо оба вместе. Поэтому применение в цепи нейтрального проводника однополюсного АВ категорически запрещено!

Согласно ГОСТ Р 50462–2009, нейтральный проводник идентифицируют синим цветом. По стандарту синий цвет не должен быть использован для идентификации никакого другого проводника.

Трёхфазная сеть

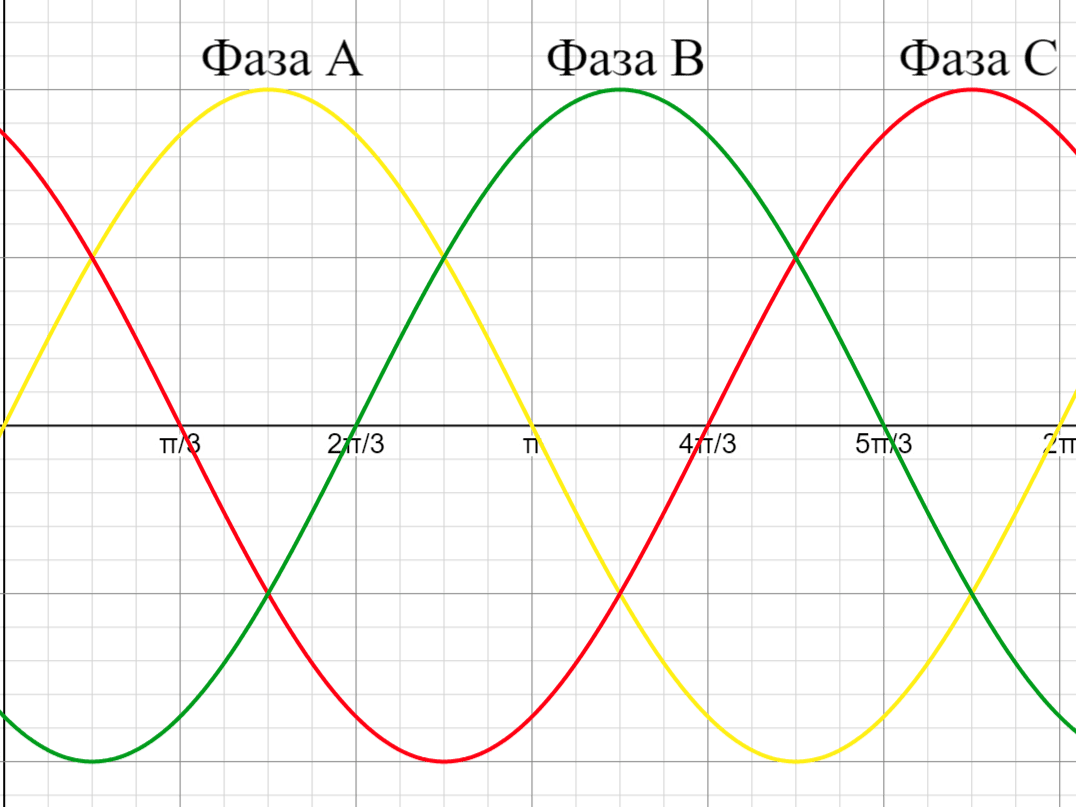

Система электрических цепей переменного тока, в которой действуют три электродвижущие силы одинаковой частоты, сдвинутые относительно друга во времени на 1/3 периода.

Номинальное напряжение в трёхфазной сети переменного тока в домах — 400 В (согласно ГОСТ 29322–2014).
Допустимые напряжения:

Наибольшее напряжение — 440 В.
Наименьшее напряжение — 360 В.

В трехфазной сети офисов и жилых домов, — пять проводов:

• один провод нейтрали (обозначается буквой N, провод всегда синий);
• один провод заземления (обозначается знаком ⏚, провод всегда полосатый, жёлто-зелёный);

• три фазных провода (обозначаются A, B, C, или L1, L2, L3, в ВРУ и стояках помечены стандартными цветами ЖЗК — жёлтый, зелёный, красный. При этом цвет изоляции проводов не обозначает конкретную фазу, бывает черный, коричневый, серый, белый, красный, оранжевый, фиолетовый, розовый, бирюзовый.

С 2011 года, согласно ГОСТ Р 50462-2009, для изоляции фазных проводников предпочтительными цветами являются черный, коричневый и серый. При этом, данными цветами не подразумевается фазировка.

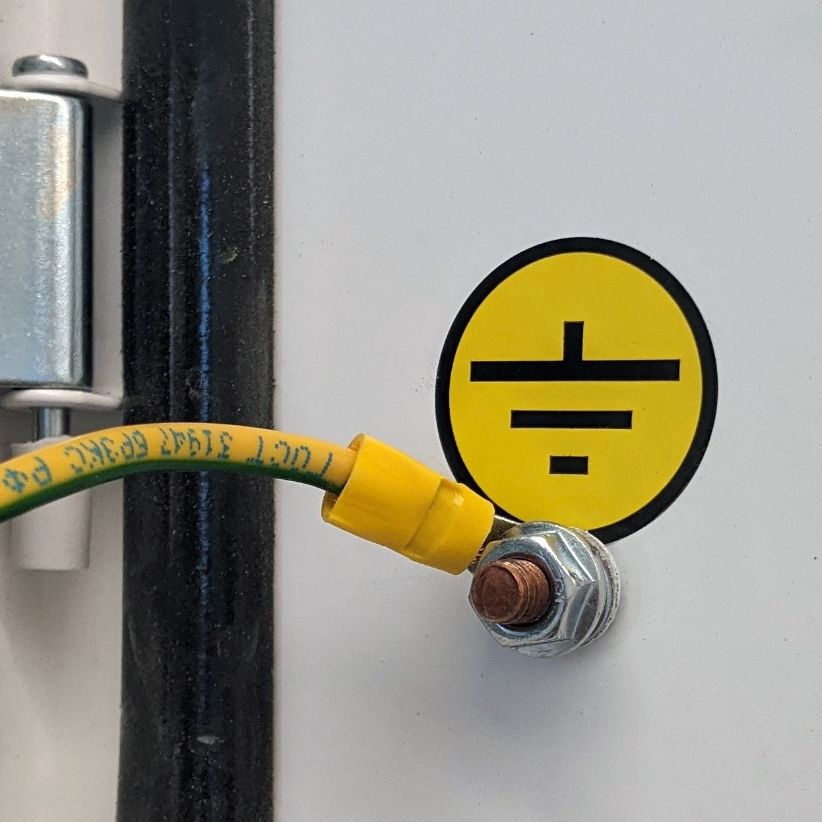

Заземление

Заземление — это преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством. В конечном счете, заземление — это система, которая защищает пользователя от удара током при прикосновении к металлическим частям оборудования, находящегося под напряжением.

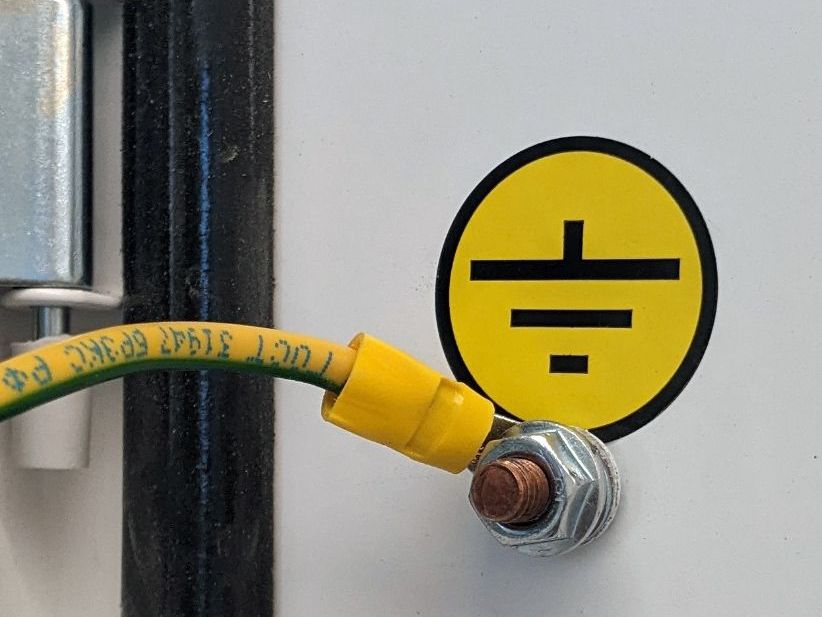

⚠️ Защитный проводник всегда имеет особый цвет изоляции — полосатый, жёлто-зелёный, а точки для его подключения обозначают специальным символом ⏚.

КЗ — Короткое замыкание

Электрическое соединение двух точек электрической цепи с различными значениями потенциала, не предусмотренное конструкцией устройства и нарушающее его нормальную работу.

В бытовой сети КЗ — это замыкание двух и более проводников в проводке, электроустановочных изделиях, шнурах, в осветительных и бытовых электроприборах.

Токи КЗ могут (и должны) достигать сотен Ампер. В обычном автоматическом выключателе с кривой «C» токовый расцепитель сработает в случае увеличения тока в 5–10 раз. Т.е. для АВ С16А ток КЗ для его срабатывания должен быть 80–160А.

Для правильного подбора приборов защиты делается расчет тока короткого замыкания. Также после монтажа системы электроснабжения лаборатория делает замер полного сопротивления цепи «фаза-ноль» и тока короткого замыкания. Так объективно можно узнать, сработает ли аппарат защиты вовремя в случае реального КЗ, или всё успеет сначала загореться.

Распределение электроэнергии

Откуда всё начинается для потребителя.

А ещё Вы узнаете, чем провод отличается от кабеля, и почему огнестойкий кабель не защитит от пожара.

ТП, КТП

ТП — трансформаторная подстанция. Определение относится ко всем электрическим установкам подобного типа. Трансформаторная подстанция предназначена для повышения или (обычно) понижения напряжения в электрической сети.

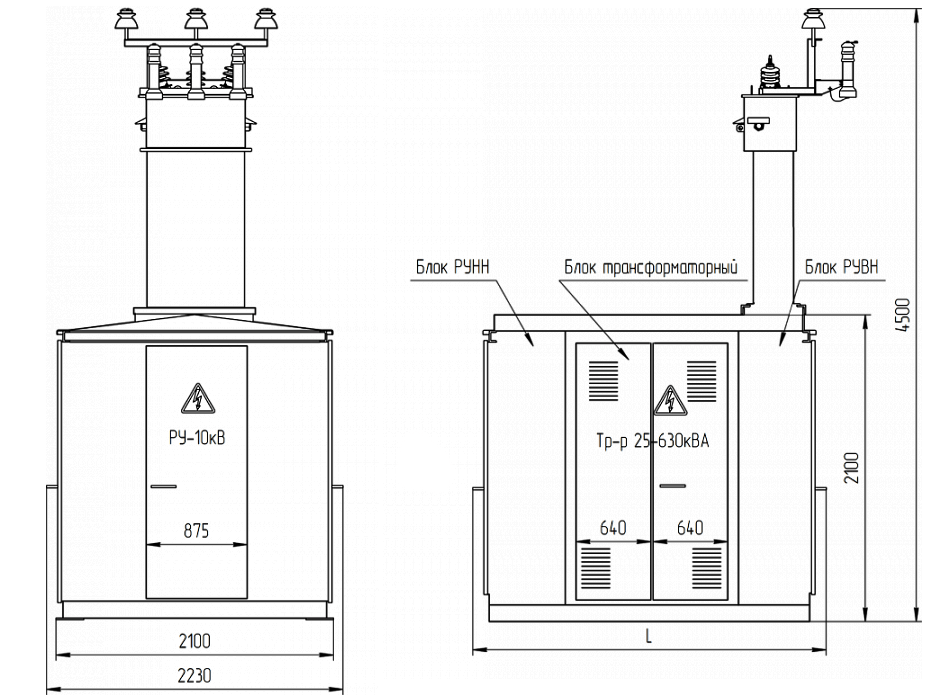

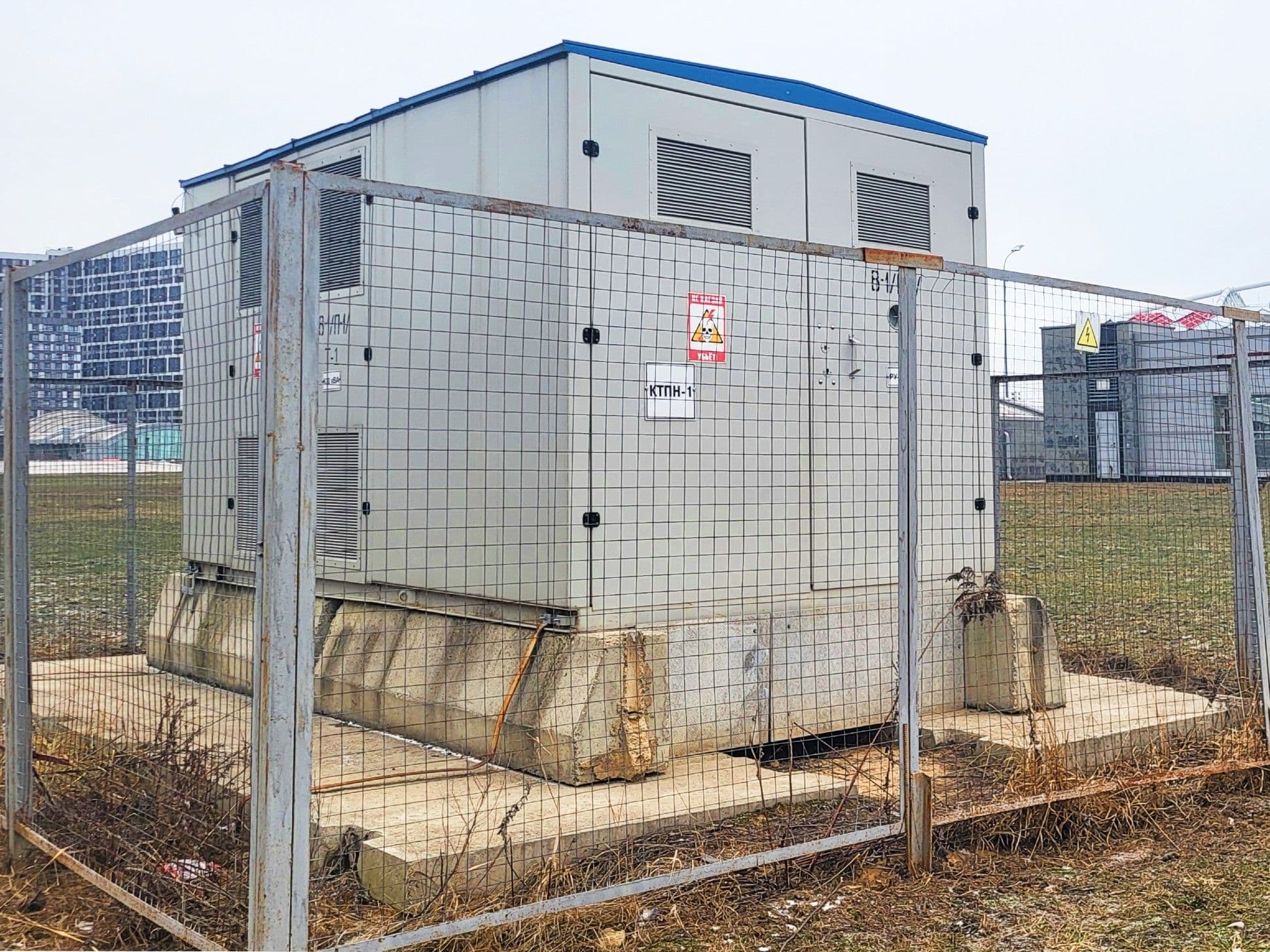

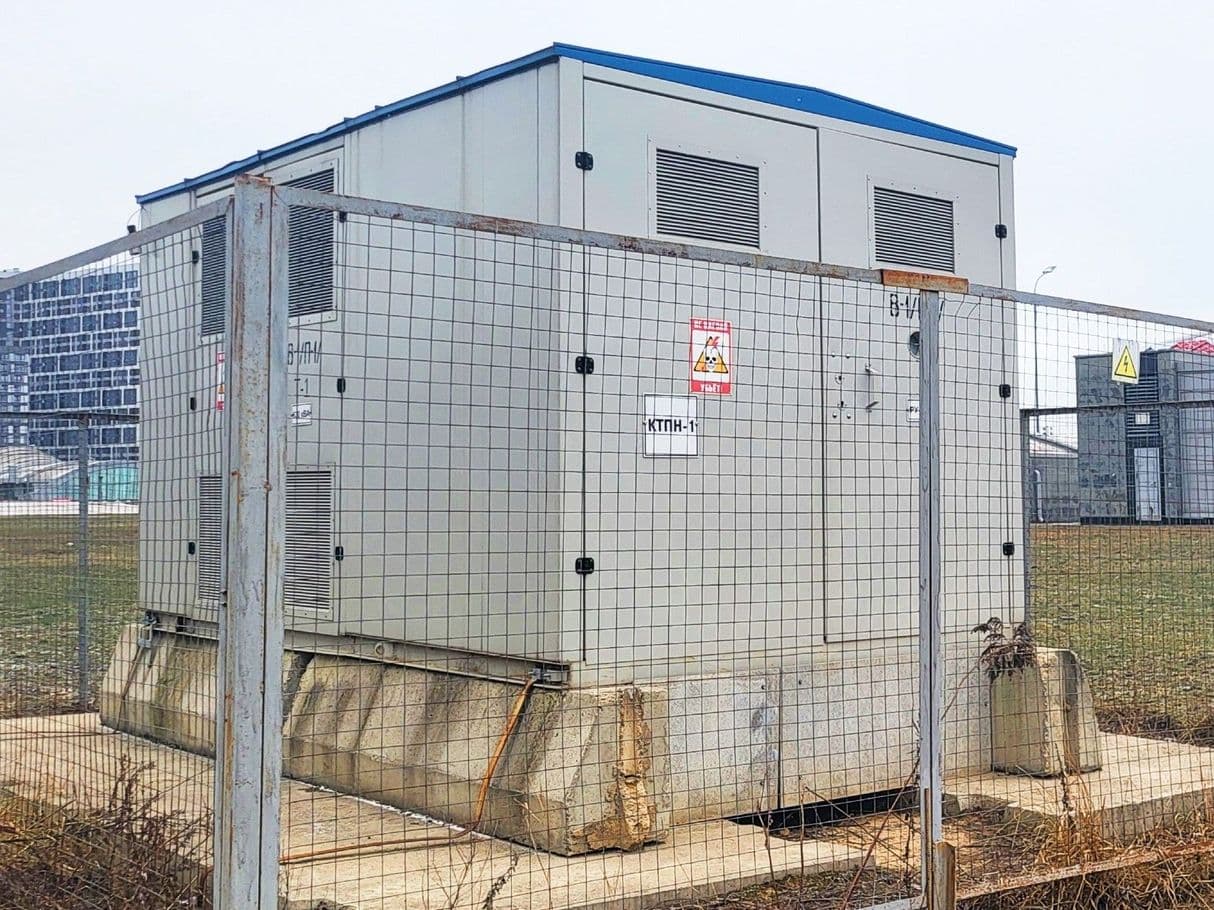

КТП — это комплектная трансформаторная подстанция. Представляет собой разновидность ТП, которая собирается на заводе-изготовителе и поставляется на объект в готовом виде. КТП имеет всё необходимое для полноценной и безопасной работы, обычно используют для приёма тока напряжением 6, 10 и 20 кВ и преобразования его в ток напряжением 0,4 кВ. В комплект обычно входят распределительные устройства высшего и низшего напряжения, силовые трансформаторы, выключатели нагрузки, рубильники, предохранители, приборы учёта электроэнергии и др. Могут дополнительно оснащаться системой обогрева и прочими элементами.

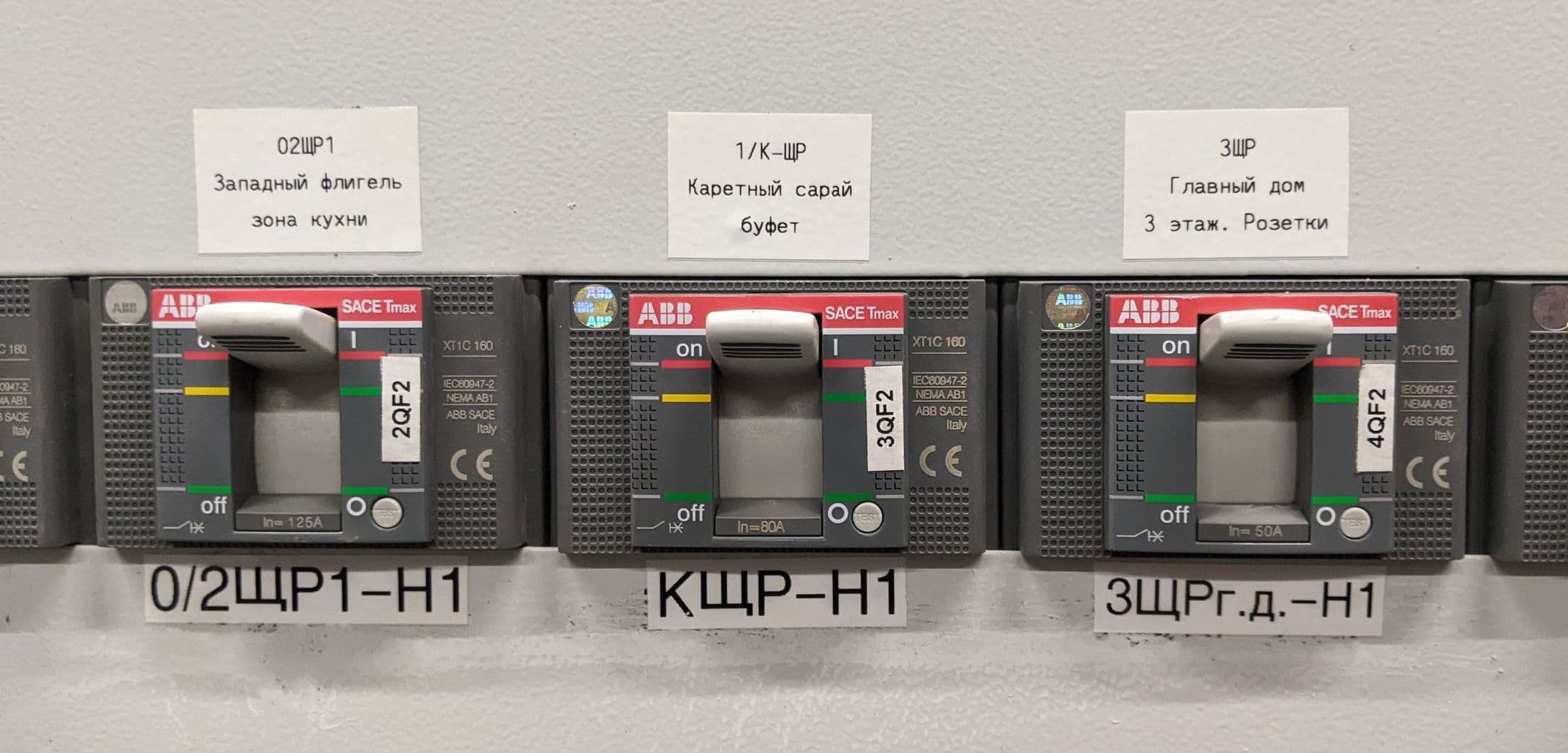

НКУ

НКУ — низковольтное комплектное устройство. Это группа электрощитового оборудования, предназначенного для приема, распределения электроэнергии, защиты электрических сетей и оборудования от перегрузок и коротких замыканий напряжением менее 1 кВ. Представляет собой щит или шкаф, с набором аппаратов защиты, контроля, учёта, сигнализации и др. Главная отличительная черта НКУ — оно всегда полностью собрано производителем в рамках единой конструкции со всеми электрическими и механическими элементами, и испытано в соответствии с действующими стандартами. Выпускаются как готовые типовые НКУ, так и под конкретный проект.

📌 Квартирный щит, собранный мастером-гастарбайтером — это не НКУ.

Виды НКУ:

► ВРУ — вводно-распределительные устройства. Предназначены для приема, распределения и учёта электроэнергии напряжением 400/230 В трехфазного переменного тока, а также для защиты линий при перегрузках и коротких замыканиях. Обычно ВРУ комплектуются приборами учёта электроэнергии.

► ГРЩ — Главный распределительный щит. Предназначены для приёма, распределения и учёта электроэнергии в сетях переменного тока. ГРЩ состоит из панелей: вводной, распределительной, секционной. Может включать панель АВР.
► УРЩ или ЩУР — учётно-распределительные щиты. Предназначены для контроля, распределения и разделения учёта электрической энергии в сети напряжением 400/230 В трехфазного переменного тока.

► УЭРМ — устройства этажные распределительные модульные. По назначению похожи на ЩЭ (см. ниже), но применяются, как правило, в жилых зданиях, где схема электроснабжения квартир предусматривает ввод и учёт электроэнергии в этажных щитах, а распределение по групповым линиям — в квартирных щитках, устанавливаемых в жилых помещениях.

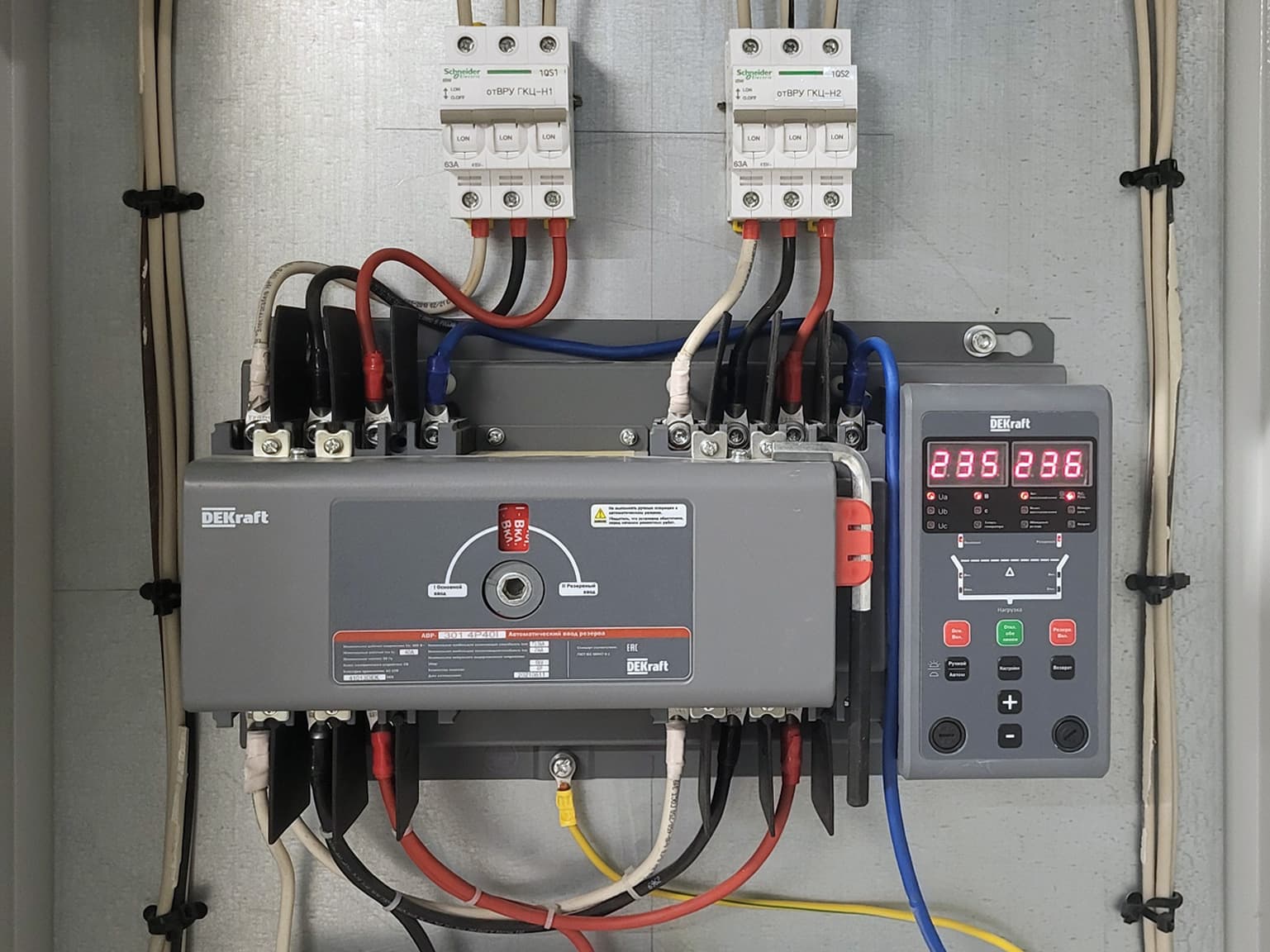

► ЩАП — щиты аварийного переключения. Это щиты АВР, предназначенные для автоматического переключения на резервное питание силового электрооборудования и приборов освещения при исчезновении основного питания или отклонении параметров нормального питания (исчезновение напряжения, обрыв фазы, недопустимое снижение напряжения) на рабочем вводе, и для возврата в исходное состояние при восстановлении в сети нормального напряжения.

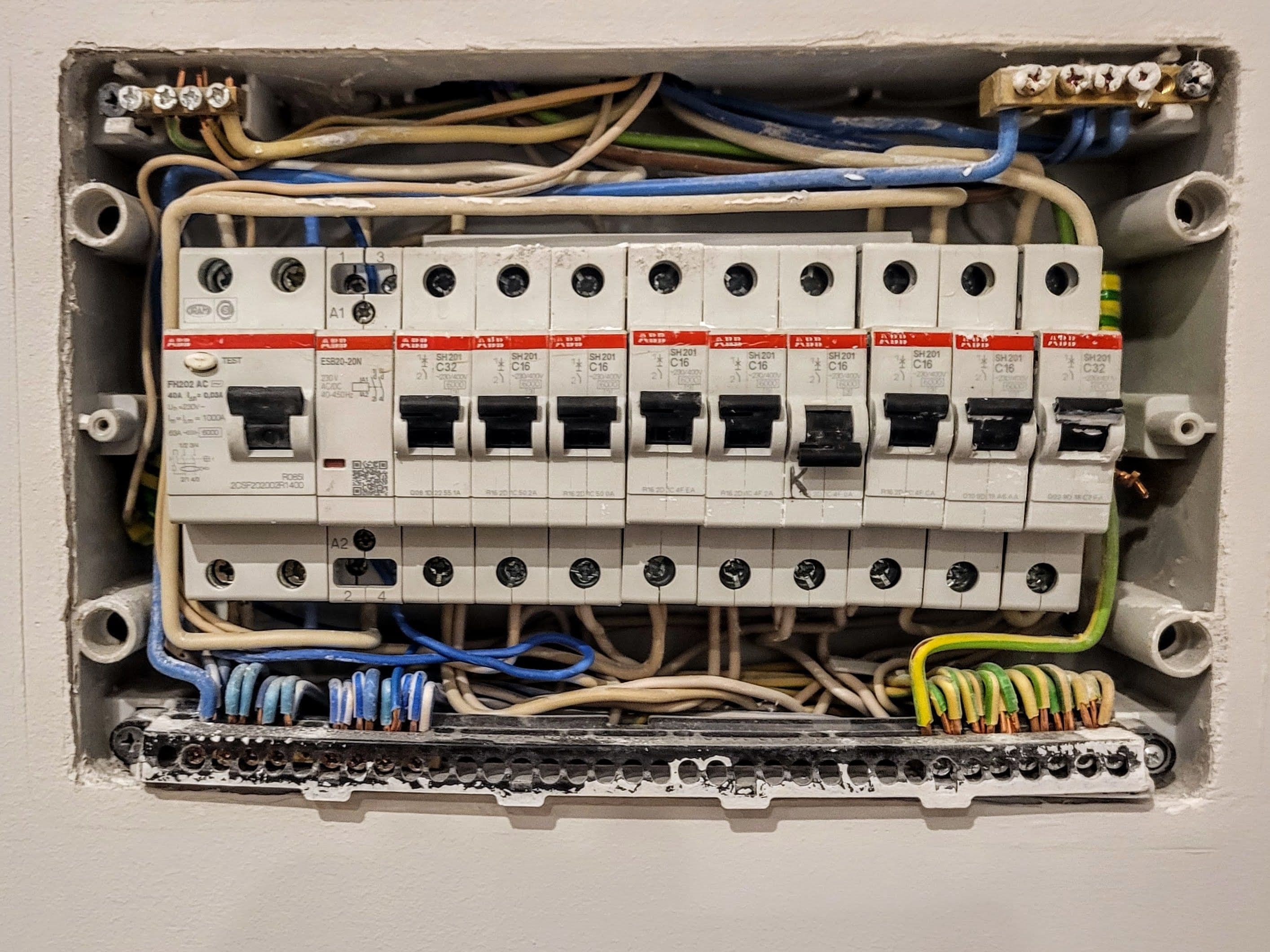

► ЩК — щиты квартирные. Предназначены для установки в жилых помещениях, схема электроснабжения которых предусматривает ввод электроэнергии в этажных щитах, а распределение по групповым линиям — в квартирных щитках. Служат для приема и распределения электроэнергии, защиты от поражения электрическим током, защиты групповых линий от перегрузок и токов короткого замыкания. Иногда в ЩК также устанавливают приборы учёта.

► ЩО — щиты осветительные. Предназначены для приема и распределения электрической энергии систем освещения, для защиты линий при перегрузках и коротких замыканиях, а также для нечастых оперативных включений и отключений.

► ЩОУ — щиты уличного освещения. Предназначены для приёма и распределение электрической энергии, а также для защиты отходящих линий от перегрузок и токов короткого замыкания. Иногда с приборами учёта. Предназначены для управления наружным освещением, как правило в трех режимах: местное управление; автоматическое управление по времени и освещенности; дистанционное управление.

(ЩР) возможно как для ограниченной области применения, так и для комплексного осуществления ввода и рационального распределения электроэнергии, обеспечения защиты потребительских электросетей

► ЩС — щиты силовые. Это общее название для различных щитов. ЩС маркируются, как правило, исходя из функционального назначения, например: щит освещения (ЩО), щит аварийного освещения (ЩАО), щит распределительный (ЩР), щит квартирный (ЩК), шкаф учета (ШУ), щит ввода и распределения (ЩВР), щит учета и распределения (ЩУР) и т.п.

► ЩУО — щиты управления освещением. Предназначены для автоматического, местного, ручного или дистанционного (из диспетчерского пункта) управления осветительными сетями различных объектов.

► ЩЭ — щиты этажные. Предназначены для приема, поквартирного распределения и учёта электроэнергии, защиты групповых линий квартир при перегрузках и коротких замыканиях, защиты от поражения электрическим током и предотвращения возникновения пожаров от электрического тока, оборудования автоматической системы контроля учёта электроэнергии (АСКУЭ), размещения устройств телефонной, радиотрансляционной, телевизионной аппаратуры и других слаботочных сетей. В щиты устанавливаются счетчики учёта электроэнергии, автоматические выключатели защиты вводов в квартиры и отходящих групповых линий. Обычно устанавливаются в нишу, имеют встраиваемое или навесное исполнение.

► Ящики управления электродвигателями предназначены для местного, дистанционного и автоматического управления электродвигателями.

Электропроводка

Электропроводки разделяются на следующие виды:

1. Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п. Открытая проводка может прокладываться: непосредственно по поверхности, на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т.п. Открытая электропроводка может быть стационарной, передвижной и переносной.

2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях, под съемным полом, за подвесными потолками, в перегородках, и т.п.). Скрытая проводка может прокладываться: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также замоноличиванием в строительные конструкции. Скрытую электропроводку за потолками и в пустотах перегородок из горючих материалов выполняют в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение.

⚠️ Скрытая электропроводка выполняется кабелями, предназначенными для монтажа стационарной проводки. Внутренние электрические сети должны быть не распространяющими горение.

Наружная электропроводка — проложенная по наружным стенам зданий и сооружений, под навесами и т.п., а также между зданиями на опорах вне улиц, дорог и т.п. Наружная электропроводка может быть открытой и скрытой.

Кабель, провод, шнур

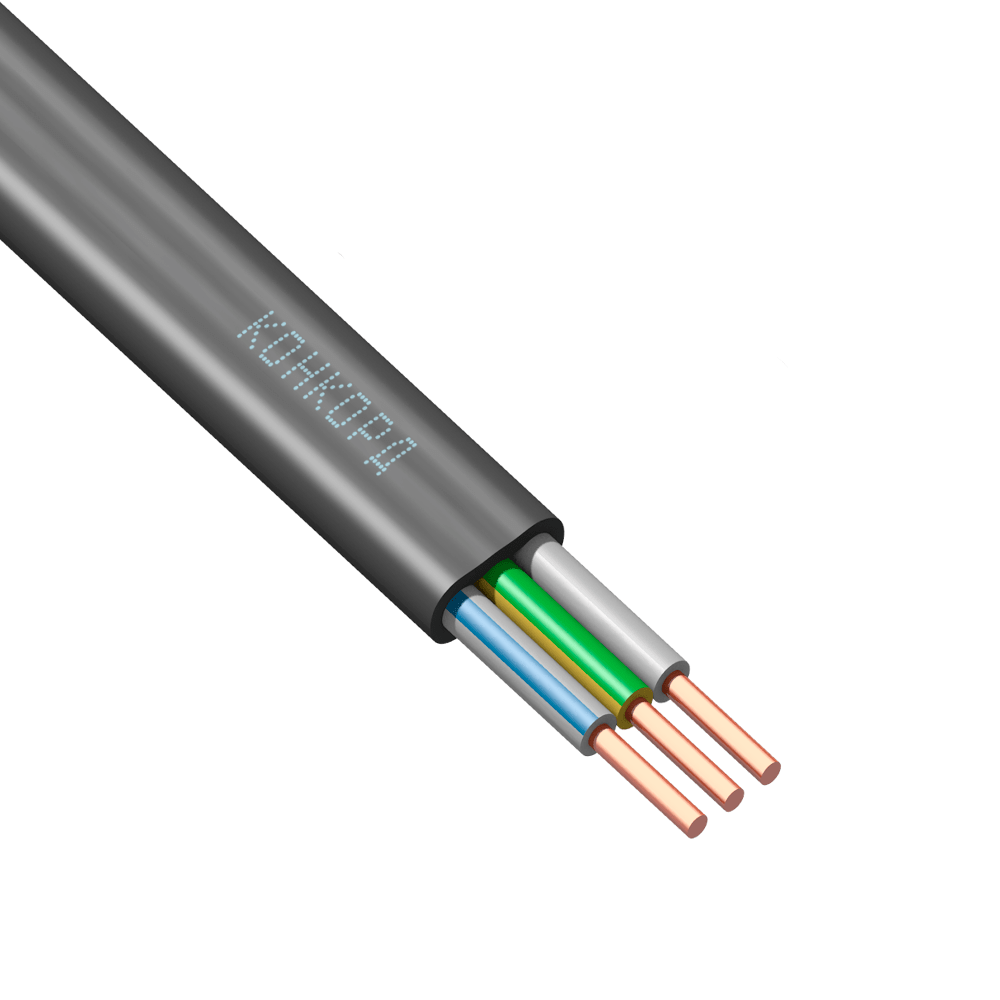

Кабель — это кабельное изделие, содержащее одну или более изолированных жил (проводников), изолированных друг от друга, и заключенных в во внешнюю оболочку, поверх которой может иметься дополнительный защитный покров (броня). То есть кабель всегда имеет защитную внешнюю изоляцию, предназначен, за редким исключением, для стационарной прокладки на долгие годы.

Пример самой популярной марки кабеля — ВВГнг(А)-LS, который предназначен для передачи и распределения электрической энергии в стационарных установках на переменное напряжение до 1000 В частотой 50 Гц. Выпускается с сечением проводников от 1,5 до 50 мм².

По буквам в маркировке можно понять из чего и для чего он сделан — ВВГ означает «винил-винил-голый», а подробнее:

отсутствие первой буквы А означает, что токопроводящая жила — медная;

В — изоляция проводников выполнена из ПВХ пластиката;

вторя В — внешняя оболочка из поливинилхлоридного пластиката;
Г — отсутствие защитного покрова (брони);
нг(А) — не распространяет горение при групповой прокладке по категории А, т.е. изготовлен из пластиката с пониженной горючестью. Поэтому для этой марки кабеля допускается групповая прокладка (например, в одном лотке или кабель-канале);

LS — с пониженным дымо- и газовыделением (от английского Low Smoke). Именно такие кабели можно использовать для прокладки в помещениях с постоянным присутствием людей (жильё, офисы, общественные пространства, детские учреждения, и т.д.).

Срок службы кабелей составляет не менее 40 лет.

⚠️ В последние годы в домашней электропроводке мне встречается использование кабеля с индексом FRLS (огнестойкий малодымный). Индекс FR говорит об огнестойкости кабеля. Согласно ГОСТ 31565-2012, огнестойкость, это способность кабеля продолжать выполнять свои функции при воздействии и после воздействия источником пламени в течение заданного периода времени. Огнестойкие кабели предназначены для монтажа кабельных линий аварийных систем освещения, дымоудаления, пожарной сигнализации, и других систем, которые должны продолжать функционировать определенный (довольно короткий) период времени после возникновения пожара. Применение огнестойких кабелей никак не снижает вероятность пожара. В бытовой электропроводке нет никакой необходимости применения огнестойких кабелей — это лишь усложняет монтаж, обслуживание, и увеличивает стоимость материалов.

Провод — это кабельное изделие, содержащее одну или несколько скрученных проволок или одну или более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься легкая неметаллическая оболочка, обмотка и (или) оплетка из волокнистых материалов или проволоки.

Самый популярный провод — ПВС (провод в виниловой оболочке соединительный). Предназначен для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети и для изготовления удлинителей. Несмотря на убеждения многих «мастеров», он не предназначен для стационарной прокладки, тем более скрытой, тем более в группе, тем более в помещениях с долговременным пребыванием людей.

Шнур — это провод специального назначения с изолированными жилами повышенной гибкости, служащий для соединения с подвижными устройствами.

Самый распространенный пример шнура — это подключение переносных электроприборов к электросети проводом ШВВП (шнур с виниловой изоляцией и виниловой оболочкой плоский). Этот провод (наверное, по причине крайне низкой цены, малого веса, и высокой гибкости) очень любят монтажники подвесных потолков, при подключении потолочных светильников, хотя он для этого совсем не предназначен.

Выбор сечения проводника производится на основании следующих условий:
• по допустимому нагреву;
• по условиям соответствия аппаратам защиты;
• по механической прочности;
• по допустимой потере напряжения;
• иногда, ещё по максимальной плотности тока.

Согласно действующего СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа» сечения токопроводящих медных жил должны быть не менее:

Линии групповых сетей освещения — 1,5 мм²;

Линии групповых сетей розеток — 2,5 мм².

Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).

Защита и коммутация

Устройства для конечного распределения электроэнергии. Модульное оборудование.

Модульные устройства устанавливаются в пластиковых и металлических щитках на DIN-рейки. Имеют стандартную ширину, которую считают в модулях. Занимающим один модуль в щитке считают устройство шириной 18мм (17,5мм). Если устройство имеет ширину 36мм, то считают, что оно занимает 2 модуля, и т.д. Модульные устройства имеют ширину от ½ до 8 модулей.

DIN-рейка

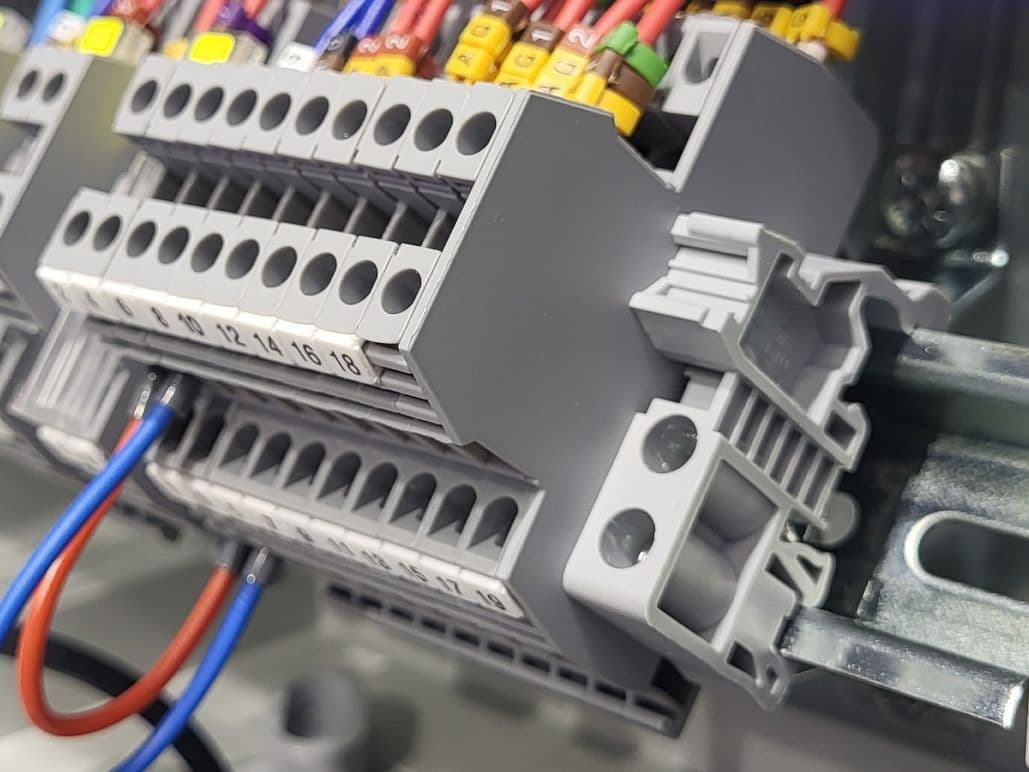

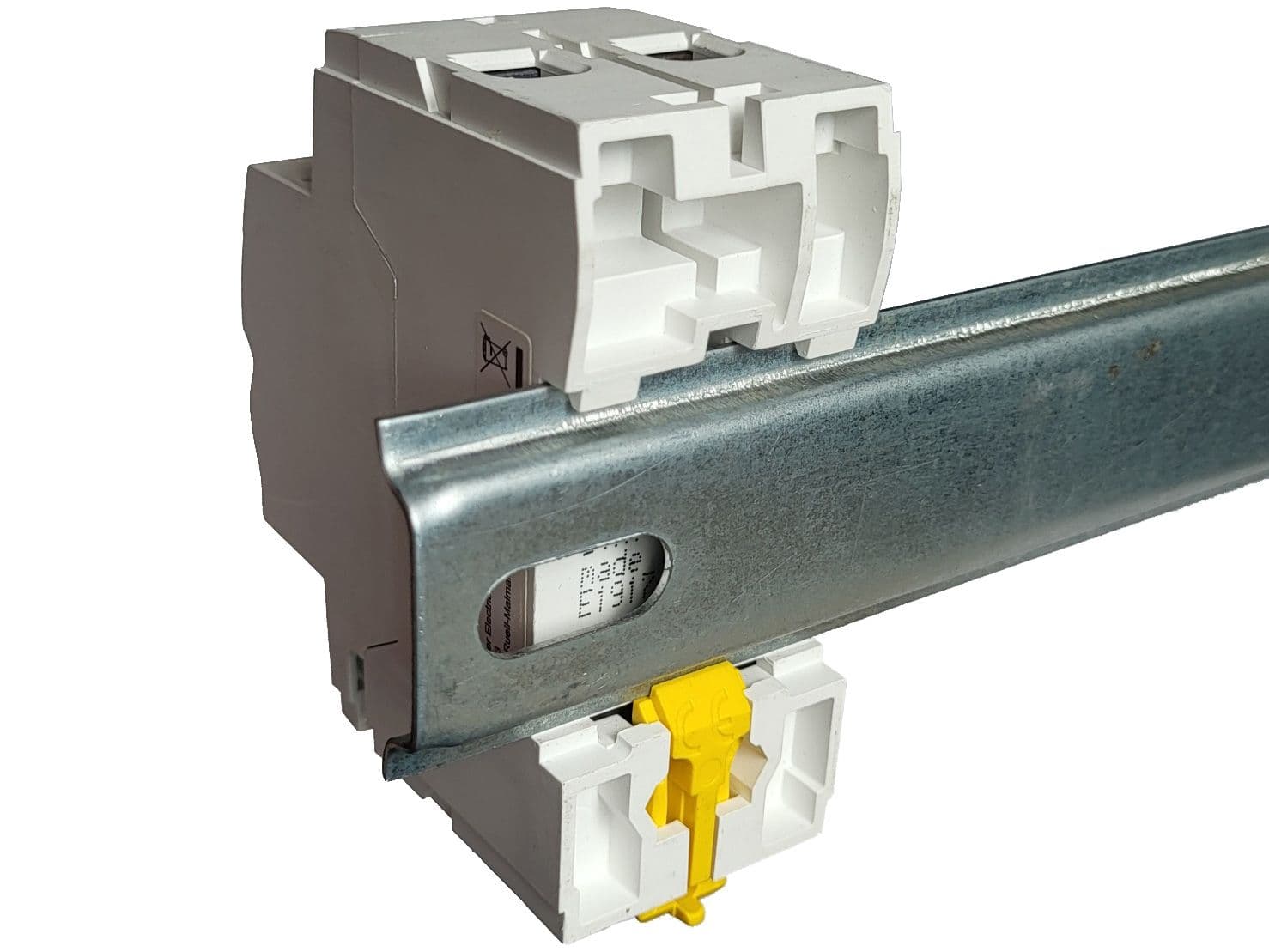

DIN-рейка — специальный стандартный металлический профиль, применяемый в электротехнике для установки модульного щитового оборудования. Такой способ монтажа аппаратуры позволяет быстро её крепить, снимать или переставлять.

Название DIN-рейка получила потому, что стандарт на неё был разработан Немецким институтом стандартизации (Deutsches Institut für Normung e.V., сокращенно DIN). Впоследствии этот стандарт был принят Международной электротехнической комиссией, и в качестве Европейского стандарта.

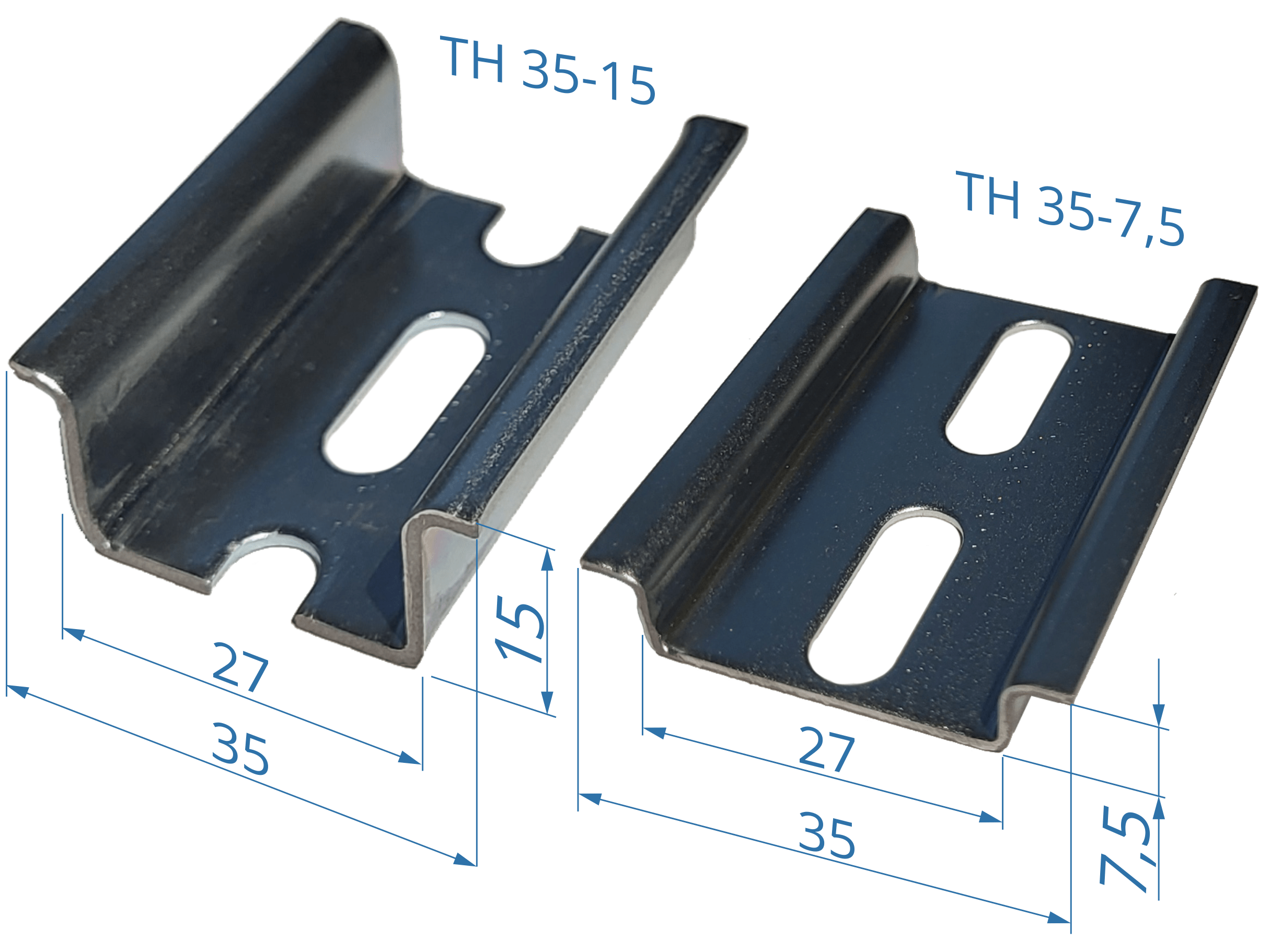

В РФ стандартная DIN-рейка имеет обозначение ТН 35-7,5 (по ГОСТ IEC 60715—2021). ТН — это английская аббревиатура «top hat», 35 — ширина в мм, 7,5 — высота рейки в мм. Также применяется «высокая» DIN-рейка, которая имеет высоту 15 мм и обозначение ТН 35-15.

Интересный факт: Top Hat переводится с английского как цилиндр, высокая шляпа с плоским верхом, их носили в XIX веке. Такую носил, например, Пушкин. Возможно, форма сечения DIN-рейки (при большой фантазии) похожа на перевернутую шляпу цилиндр?

Ширина одного установочного модуля для монтажной рейки равна 17,5 мм. Межцентровое расстояние двух расположенных рядом модулей одинарной толщины устанавливается равным 18 мм.

Обычно на один ряд в щитке можно установить 12 одномодульных устройств, реже 18 и 24.

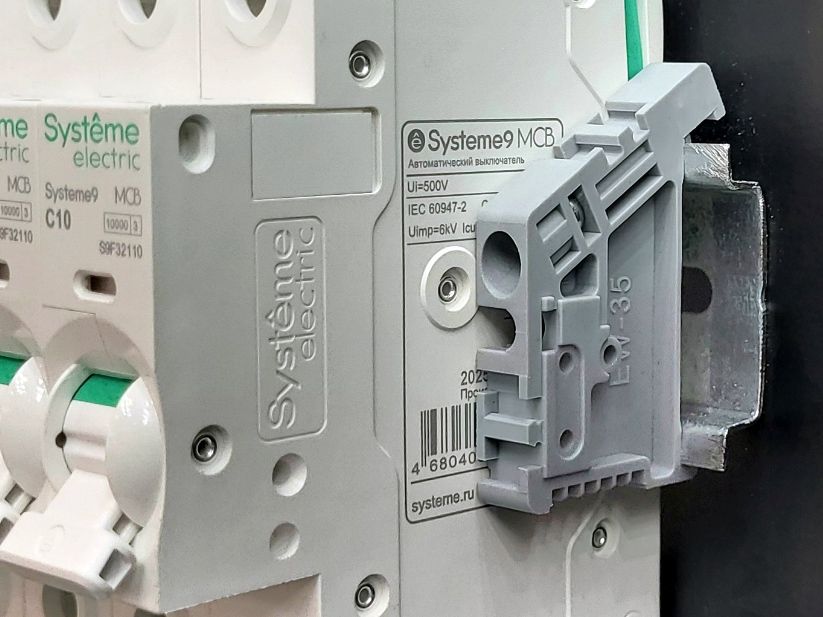

Чтобы модули не смещались, на DIN-рейку с двух сторон могут устанавливать специальные ограничители (концевые стопоры) из пластика или металла.

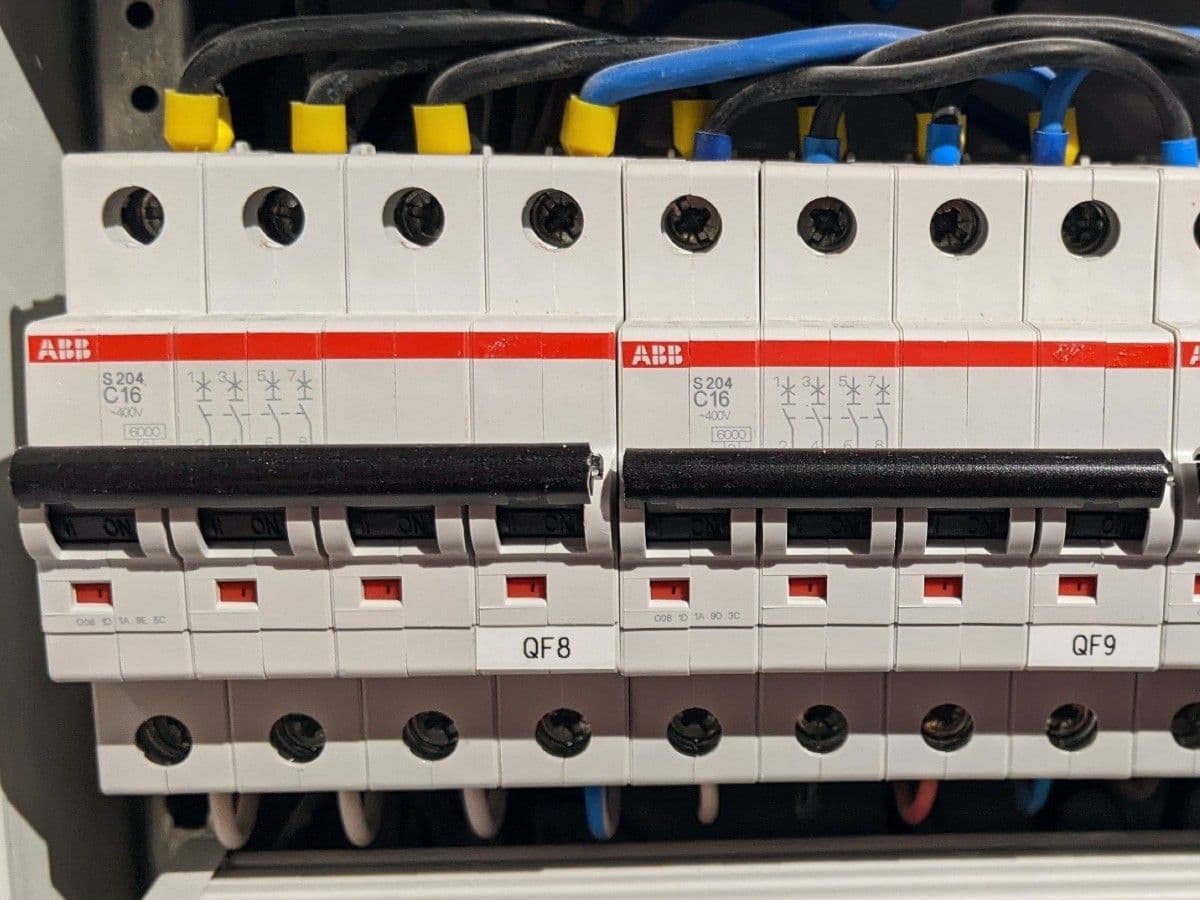

АВ — Автоматический выключатель

Предназначен для защиты электрической цепи от перегрузки и токов короткого замыкания. Внутри имеет две системы защиты — токовую и тепловую. Токовый расцепитель срабатывает мгновенно, при КЗ, тепловой — при длительной перегрузке. АВ — многоразовое устройство, но после нескольких хороших КЗ его лучше заменить. А если это АВ из дешёвой серии, то заменить лучше после первого КЗ, так как его реальные рабочие характеристики уже непредсказуемы.

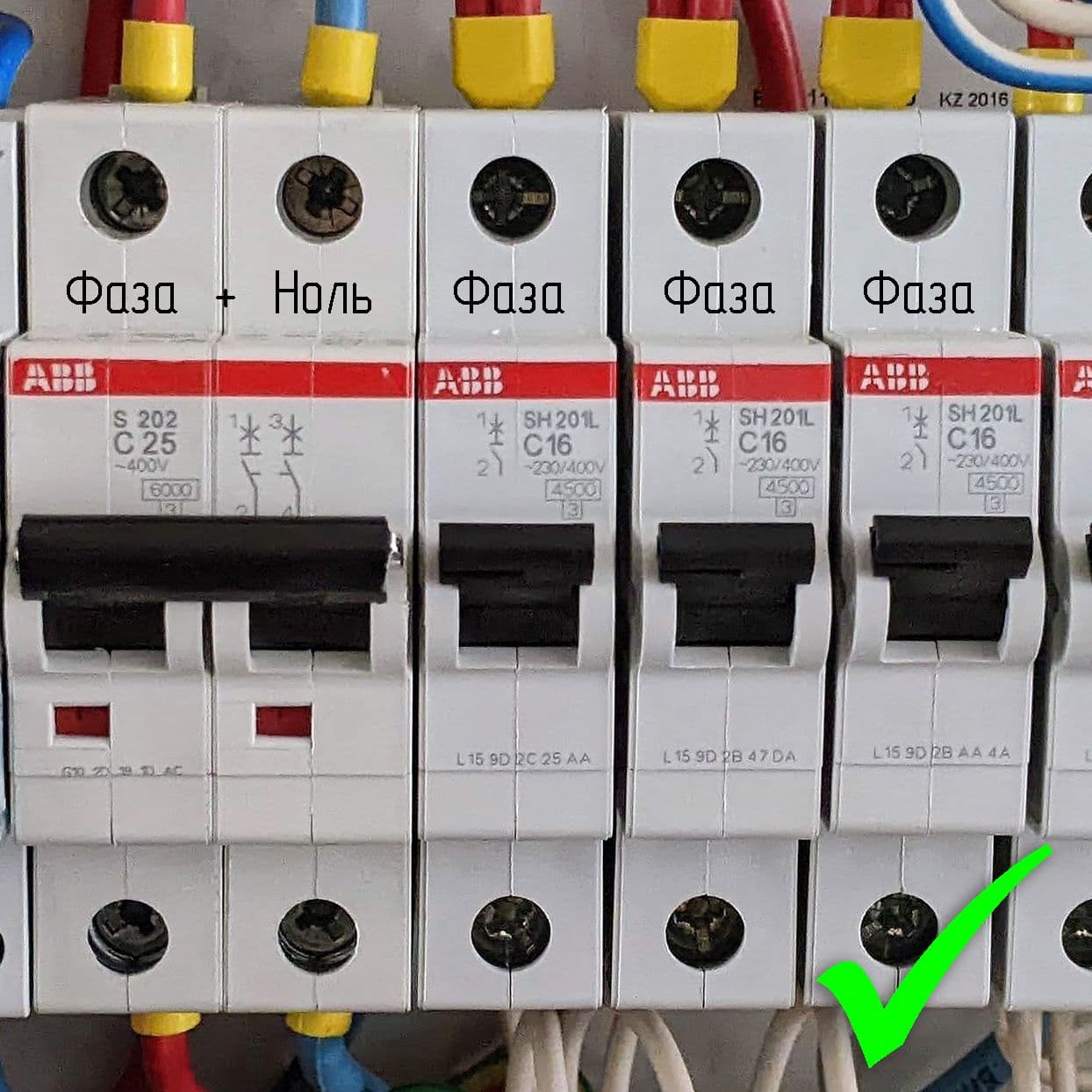

АВ бывают однополюсные, двухполюсные (1P+N и 2P), трёхполюсные, и четырёхполюсные.

По току мгновенного расцепления АВ бытовых серий делятся на следующие типы (классы) :
тип B: свыше 3·In до 5·In включительно (где In — номинальный ток) (применяется для защиты линий освещения или линий имеющих большую протяженность)
тип C: свыше 5·In до 10·In включительно (применяется для защиты розеточных групп или линий с потребителями и с повышенными пусковыми токами)
тип D: свыше 10·In до 20·In включительно (применяется для защиты трансформаторов или линий с потребителями с большими пусковыми токами)

✏️ Обозначение на схемах согласно ГОСТ 2.710-81, в силовых цепях — QF, в цепях управления, сигнализации и измерительных — SF.

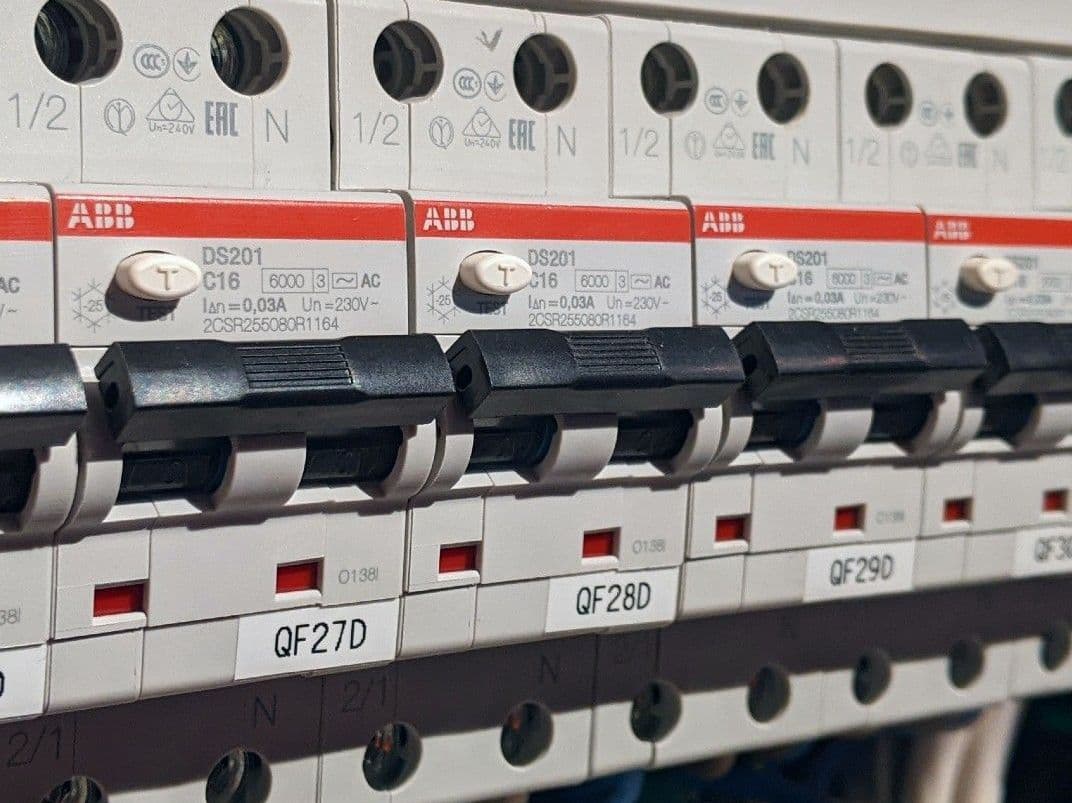

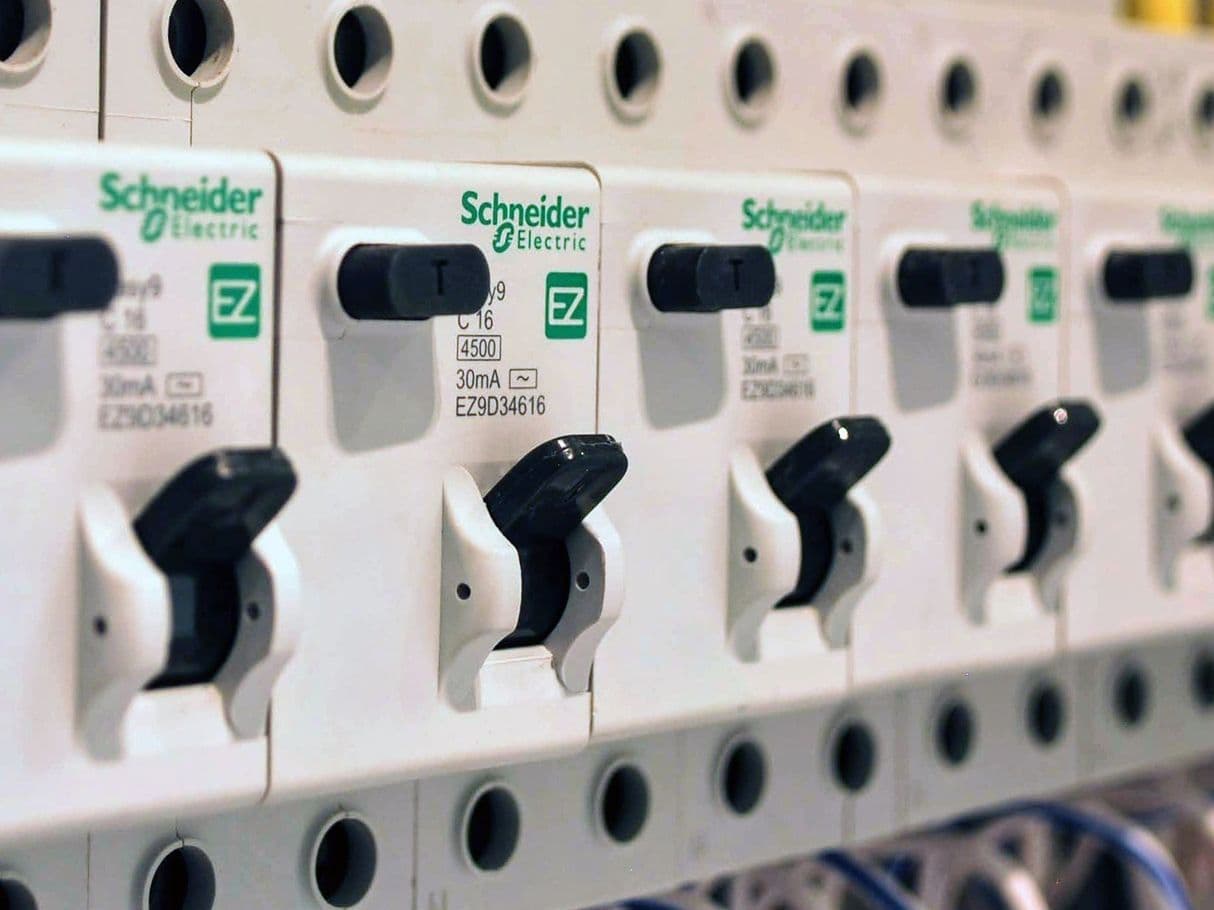

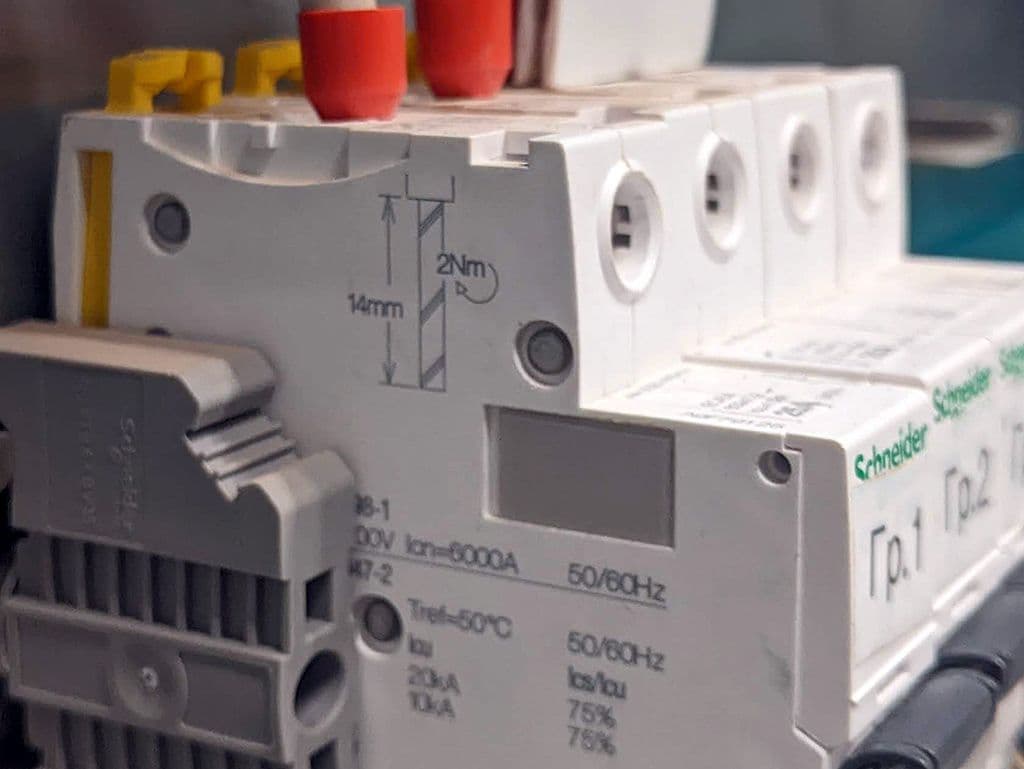

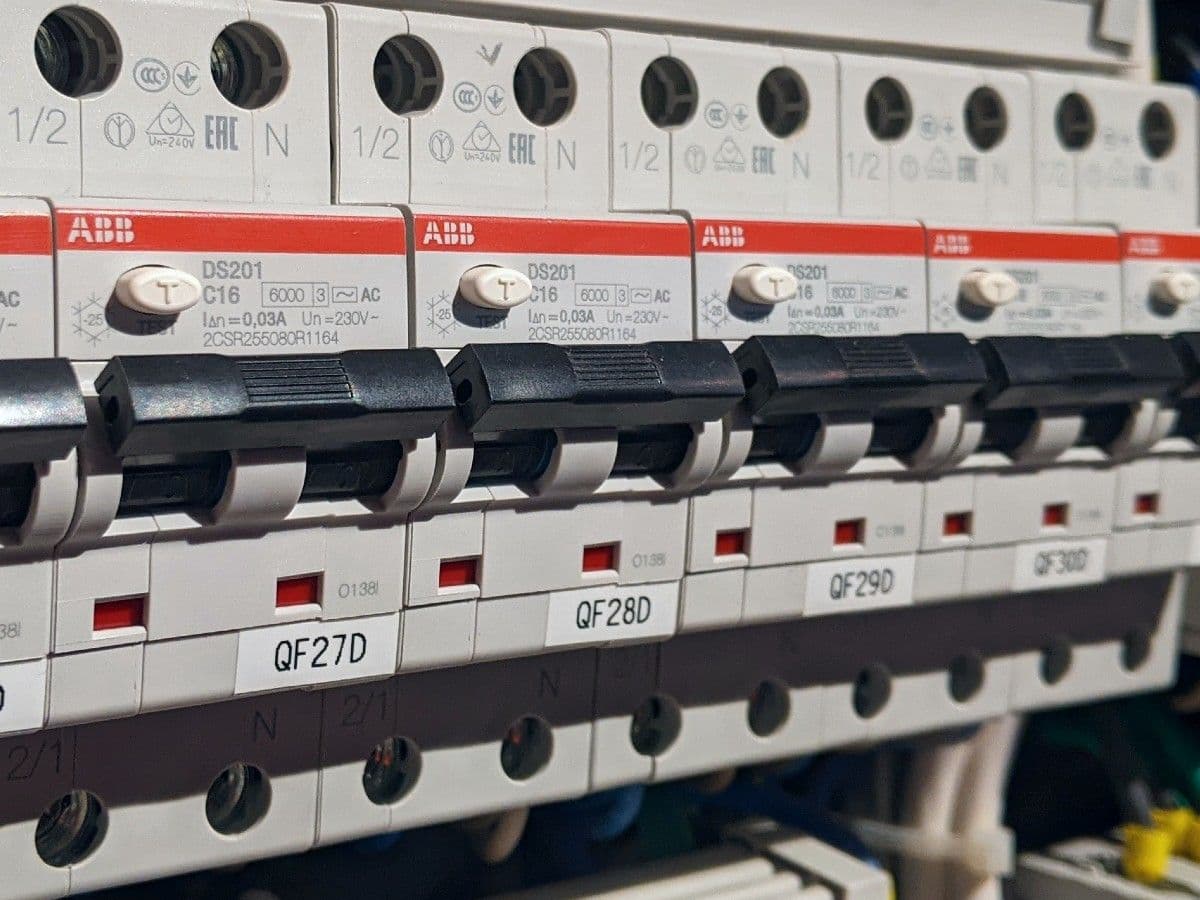

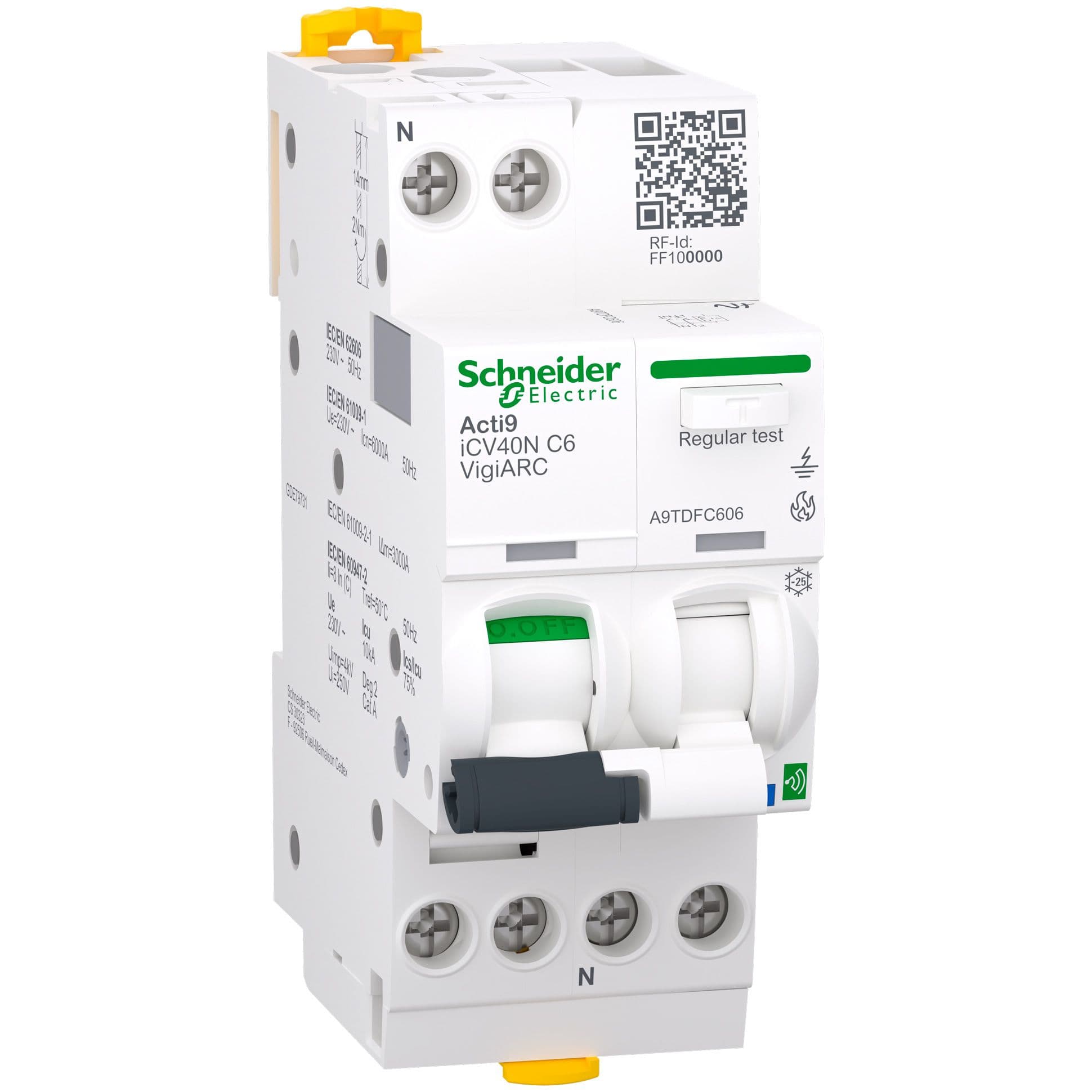

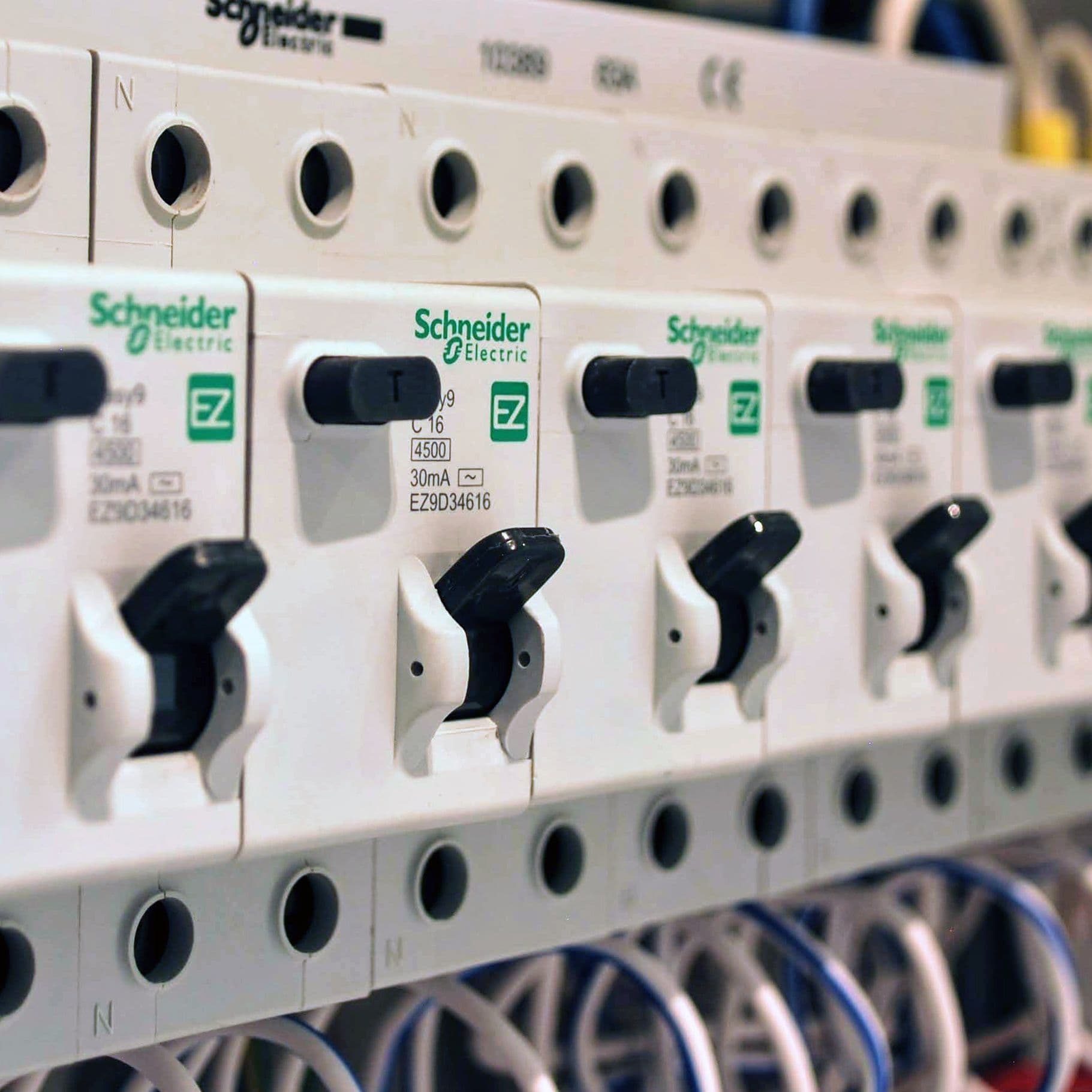

АВДТ — Автоматический выключатель дифференциального тока

Он же «Дифференциальный автомат», «Дифавтомат», или просто «Диф». Комбинированный прибор, содержащий в себе АВ и ВДТ, предназначен для защиты электрической цепи от перегрузки и токов короткого замыкания, а также для защиты от утечки тока. Обеспечивает безопасность как электропроводки, так и людей.

Бывает с электромеханическим и электронным дифференциальным расцепителем. Предпочтительнее электромеханический вариант, хотя он и дороже.

✏️ Обозначение на схемах, согласно ГОСТ 2.710-81, — QFD.

ВДТ — Выключатель дифференциального тока

Он же УЗО. Предназначен для защиты от утечки тока. Обеспечивает безопасность людей от поражения электрическим током, и помещений от пожара, вызванного повреждениями электропроводки. Устройство представляет собой механический выключатель с системой отключения по дифференциальному току. Выключатель разорвет цепь при появлении то­ка утечки на землю. Время срабатывания такое, чтобы минимизировать риски для жизни человека.
⚠️ Сам ВДТ не является устройством токовой защиты, поэтому в цепи перед ним обязательно должен быть установлен АВ с током срабатывания на шаг ниже указанного на ВДТ.

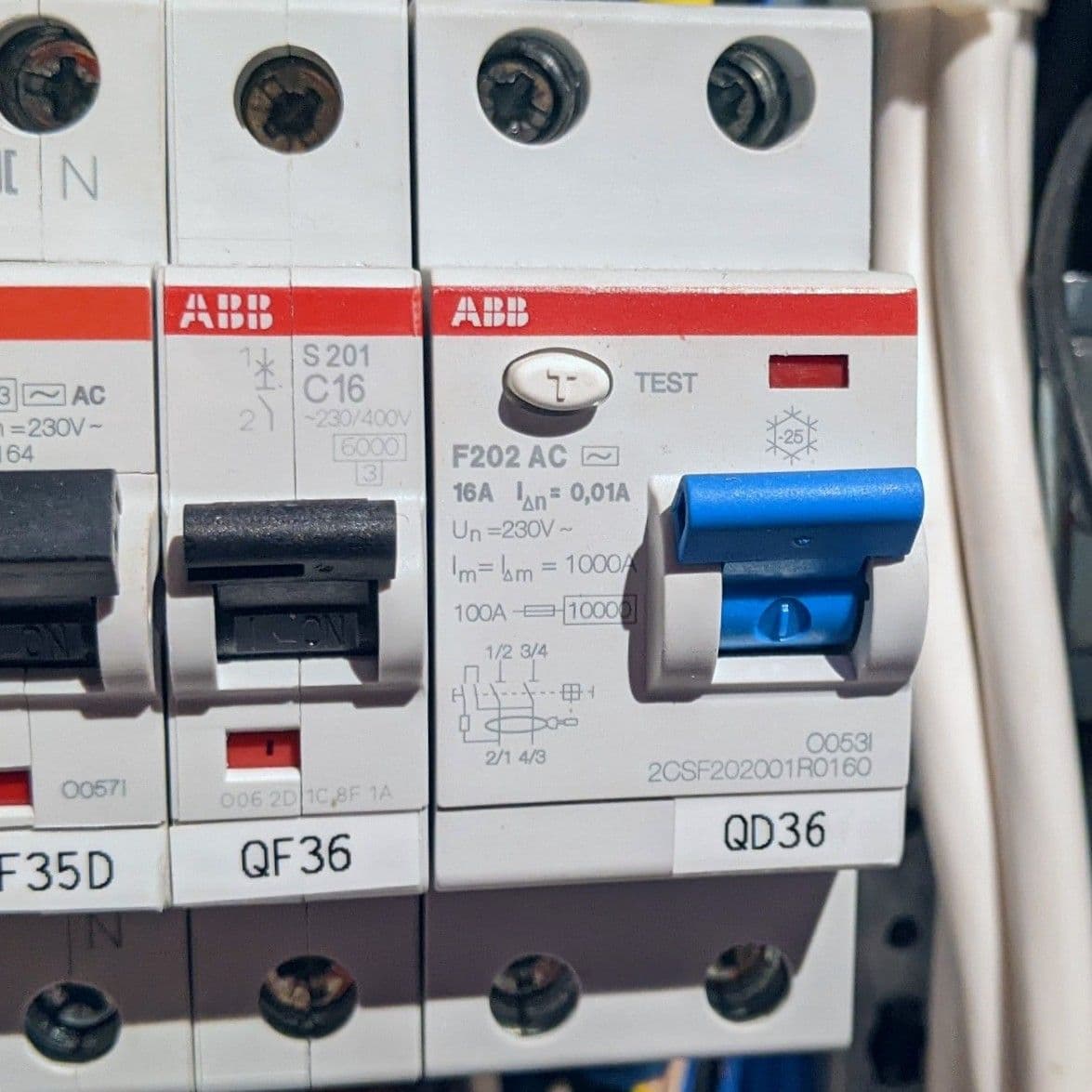

✏️ Обозначение на схемах — QD или, по ГОСТ 2.710-81 — QSD

Устройства дифференциального тока (УДТ), т.е. АВДТ и ВДТ бывают следующих типов:

По числу полюсов — двухполюсные (1P+N) и четырёхполюсные (3P+N).

По условиям функционирования:
Тип АС: срабатывание только дифференциальным синусоидальным переменным током;
Тип А: срабатывание и синусоидальным переменным, и пульсирующим постоянным дифференциальным током;
Тип В: срабатывание как устройство типа А + 8 дополнительных условий;
Тип F: срабатывание как устройство типа А + 2 дополнительных условия;

По наличию задержки по времени (в присутствии дифференциального тока)
Без выдержки времени — без буквы, для общего применения;
С выдержкой времени — тип S для обеспечения селективности.

Пример обозначения самого распространенного АВДТ: 1P+N C16 30mA AC — двухполюсный (1P+N) автоматический выключатель на ток 16А типа С, с защитой от утечки тока 30мА типа AC.

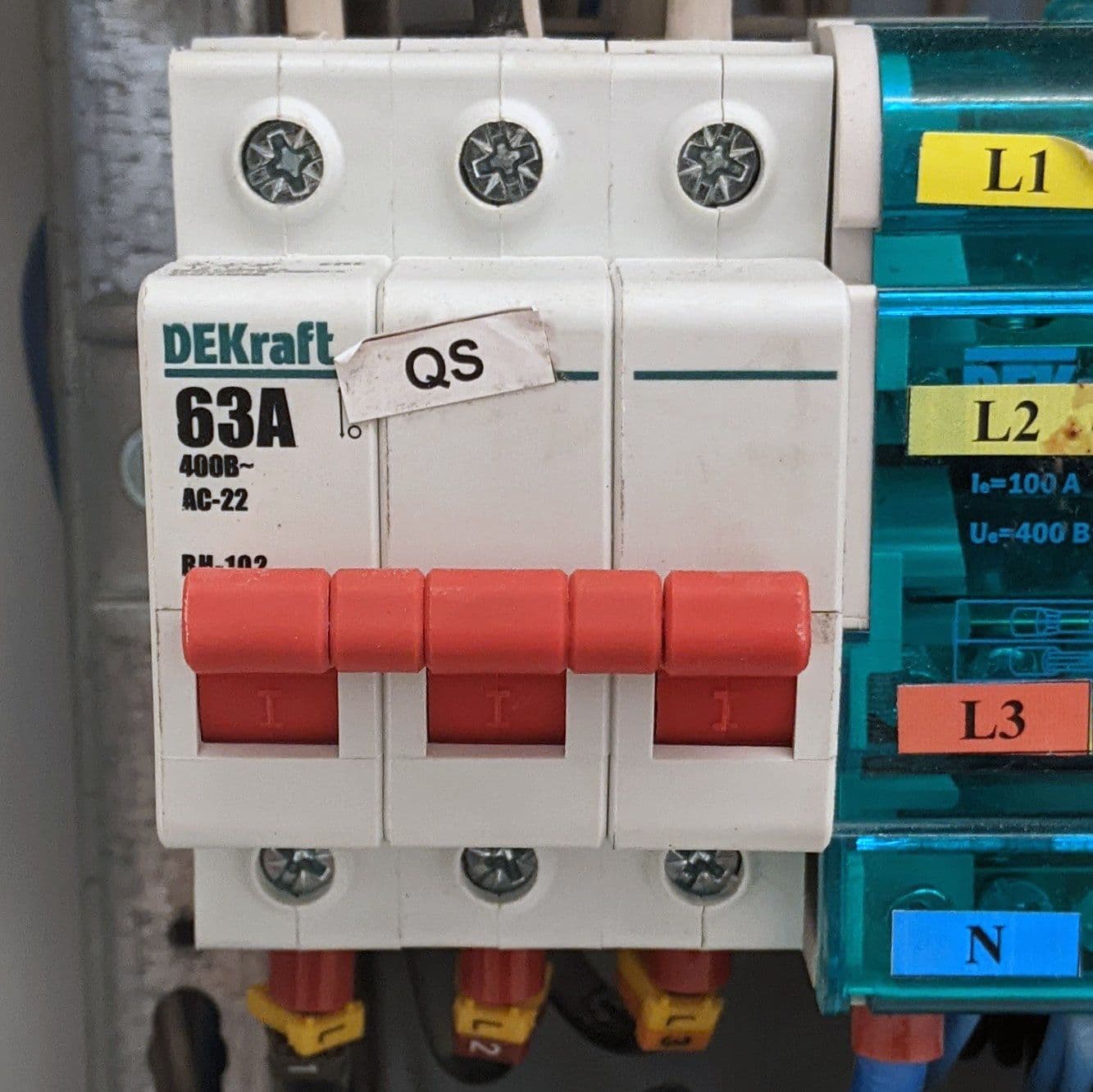

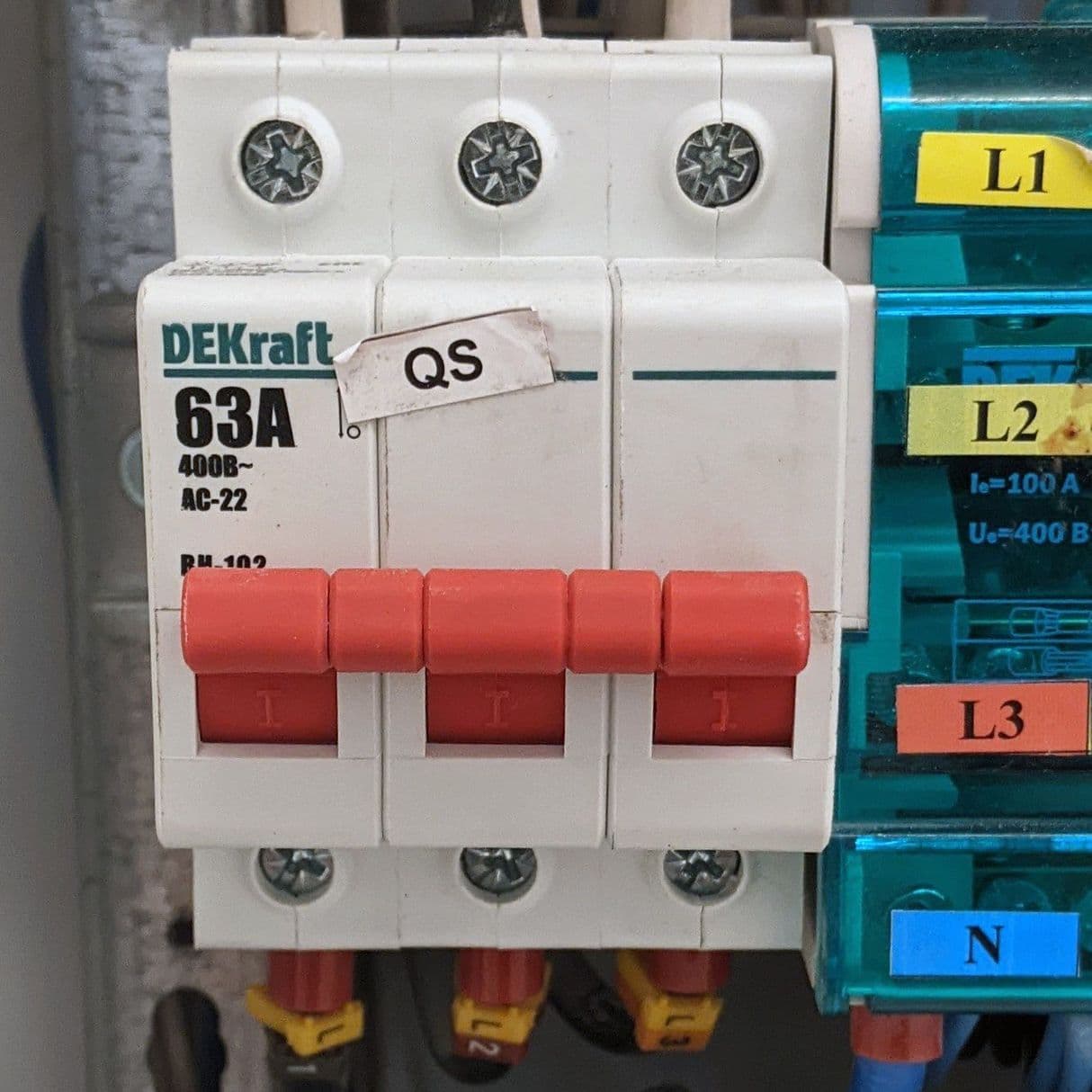

ВН — Выключатель нагрузки

Предназначен для ручного включения/отключения нагрузки. В этажных щитах предназначен для снятия питания на вводе, до электросчётчика, для его замены, и проведения работ в самом этажном щите.

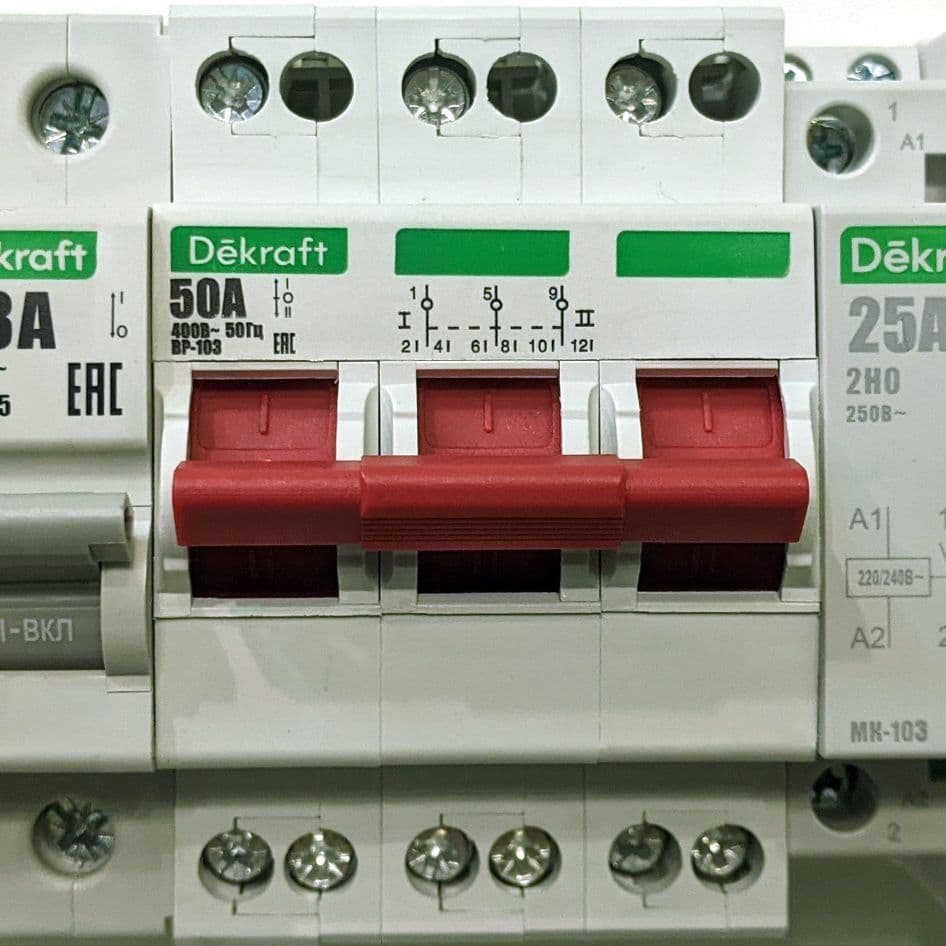

Также бывают трехпозиционные выключатели нагрузки (Рубильник реверсивный модульный). Обычно применяются там, где есть необходимость в оперативном переключении вводов. Такой рубильник имеет три рабочих положения: I — включен ввод 1, II — включен ввод 2, 0 — оба ввода отключены.

⚠️ ВН не имеет никакой системы защиты — это просто большой ручной выключатель или переключатель.

✏️ Обозначение на схемах — QS.

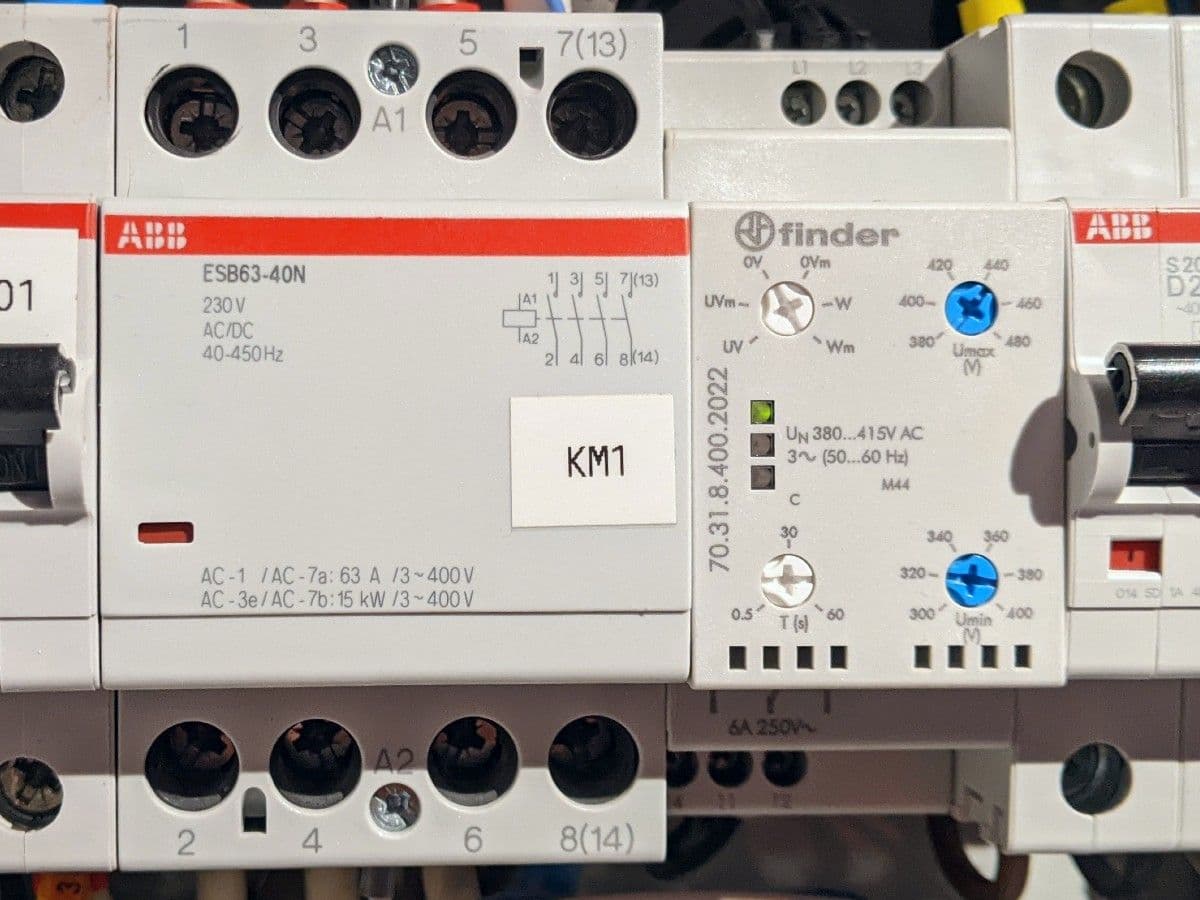

Реле напряжения (РН), Реле контроля напряжения (РКН)

Устройство, устанавливаемое в квартирный электрощит для защиты электроприборов и оборудования от опасного пониженного и повышенного напряжения в сети. Если напряжение выходит за установленные пределы, устройство автоматически отключает электроснабжение до тех пор, пока значение не достигнет нормы. Другие названия устройства — отсекатель напряжения, устройство защиты перенапряжения. Обычно РН содержит силовое реле и может управлять нагрузкой самостоятельно, а РКН имеет только контрольную функцию, для управления нагрузкой нужен дополнительный контактор.

⚠️ Реле напряжения не является стабилизатором напряжения!
⚠️ АВ, АВДТ, и ВДТ не защищают от пониженного и повышенного напряжения в сети!

✏️ Обозначение на схемах — KV.

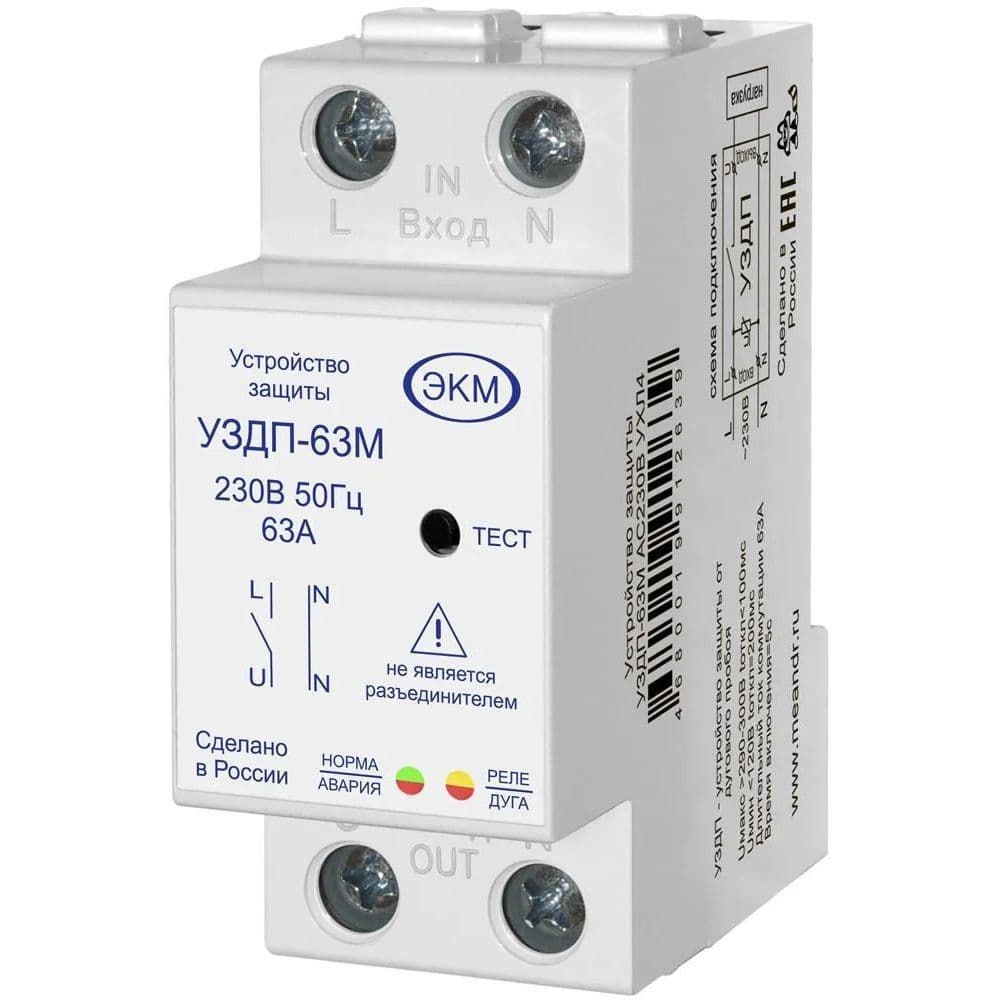

УЗДП — Устройство защиты при дуговом пробое

УЗДП — электронное устройство, предназначенное для предотвращение пожара, вызванного дуговым пробоем (искрением) неисправной проводки. Бытовое УЗДП с помощью микроконтроллера отслеживает признаки искрения, и срабатывает в случае их обнаружения. Есть как с ручным управлением, так и с функцией автоматического включения.

⚠️ Если это специально не указано производителем, УЗДП не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, ВДТ, реле контроля напряжения и пр.). Однако, некоторые УЗДП совмещают в себе также функцию автоматического выключателя АВ+УЗДП, или даже три функции АВ+УЗДП+ВДТ.

С 1 марта 2024 года УЗДП обязательны в России для установки на следующих объектах:

• общежития и хостелы;

• образовательные учреждения;
• специализированные дома престарелых и инвалидов (не квартирные);
• медицинские учреждения (при этом не допускается установка на группы систем противопожарной защиты и систем, поддерживающих жизнедеятельность пациентов).
Обязанность оборудовать электроустановки устройствами защиты от дугового пробоя наступает с момента реконструкции или ремонта зданий и сооружений.

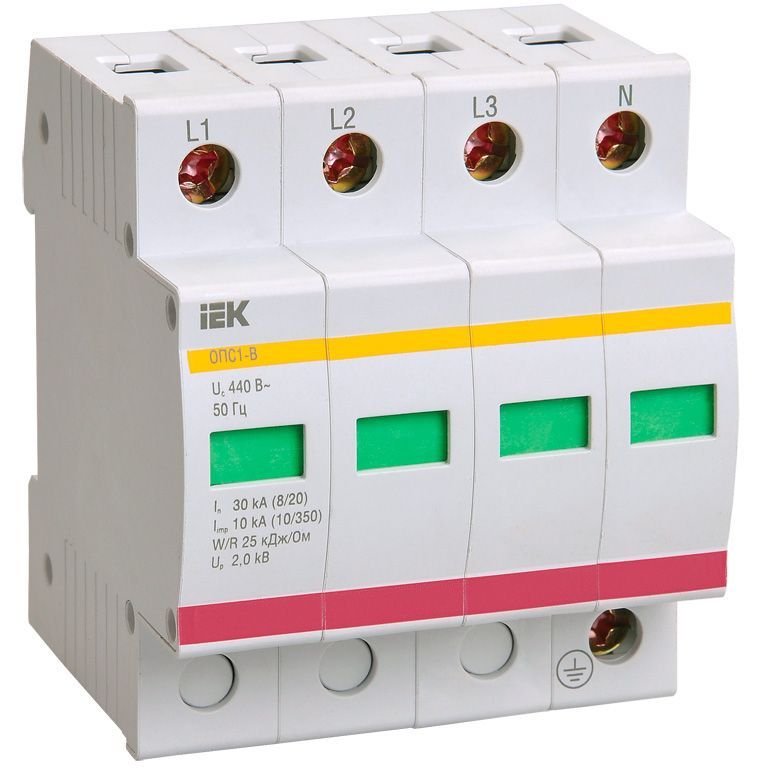

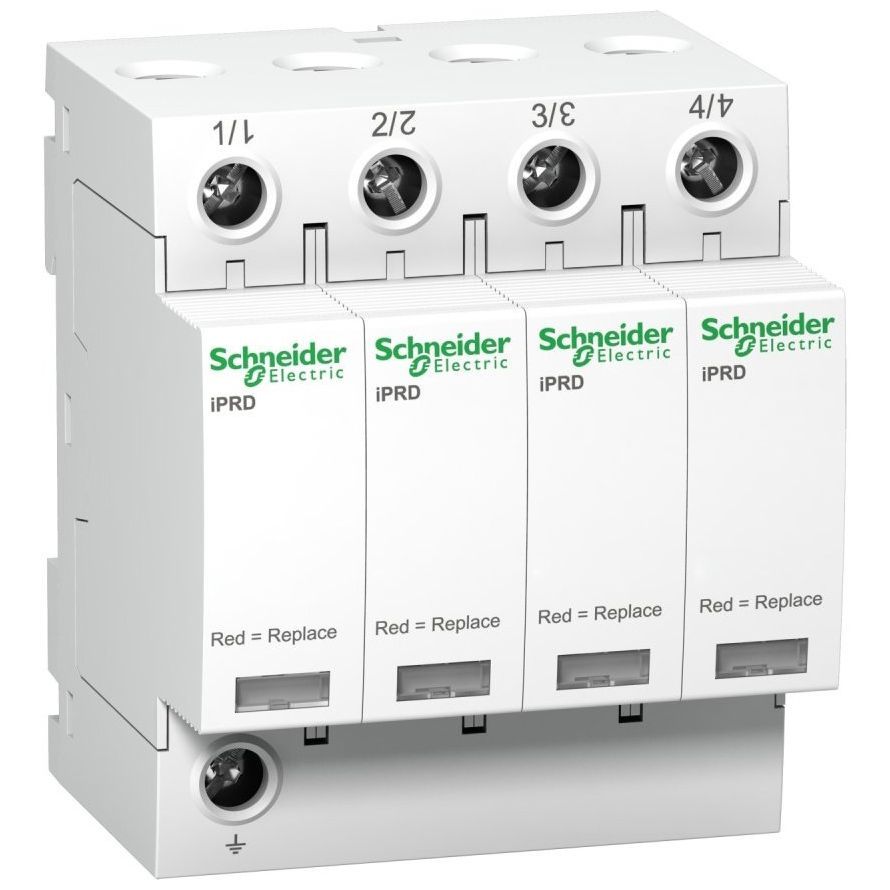

УЗИП — Устройство защиты от перенапряжения

УЗИП защищает оборудование от перенапряжений, вызванных коммутационными скачками и грозовыми разрядами. Эти устройства ограничивают максимальный уровень напряжения, который может попасть на защищаемую систему путем отвода энергии перенапряжений на землю или её преобразования в тепло.

Есть три класса устройств защиты от импульсных перенапряжений. Первый устанавливают в местах ввода электрической энергии, второй в распределительный щит, третий непосредственно в розетки.

УЗИП особенно важны, если питание приходит по воздушным линиям. В квартирах УЗИП не применяются. В качестве защиты от перенапряжения там используют реле напряжения.

⚠️ УЗИП требуют правильно расчёта при проектировании и надёжного заземления при использовании.

УЗИП, — не самовосстанавливающееся и не многоразовое устройство. Если цвет флажка на нём сменился на красный, его необходимо заменить.

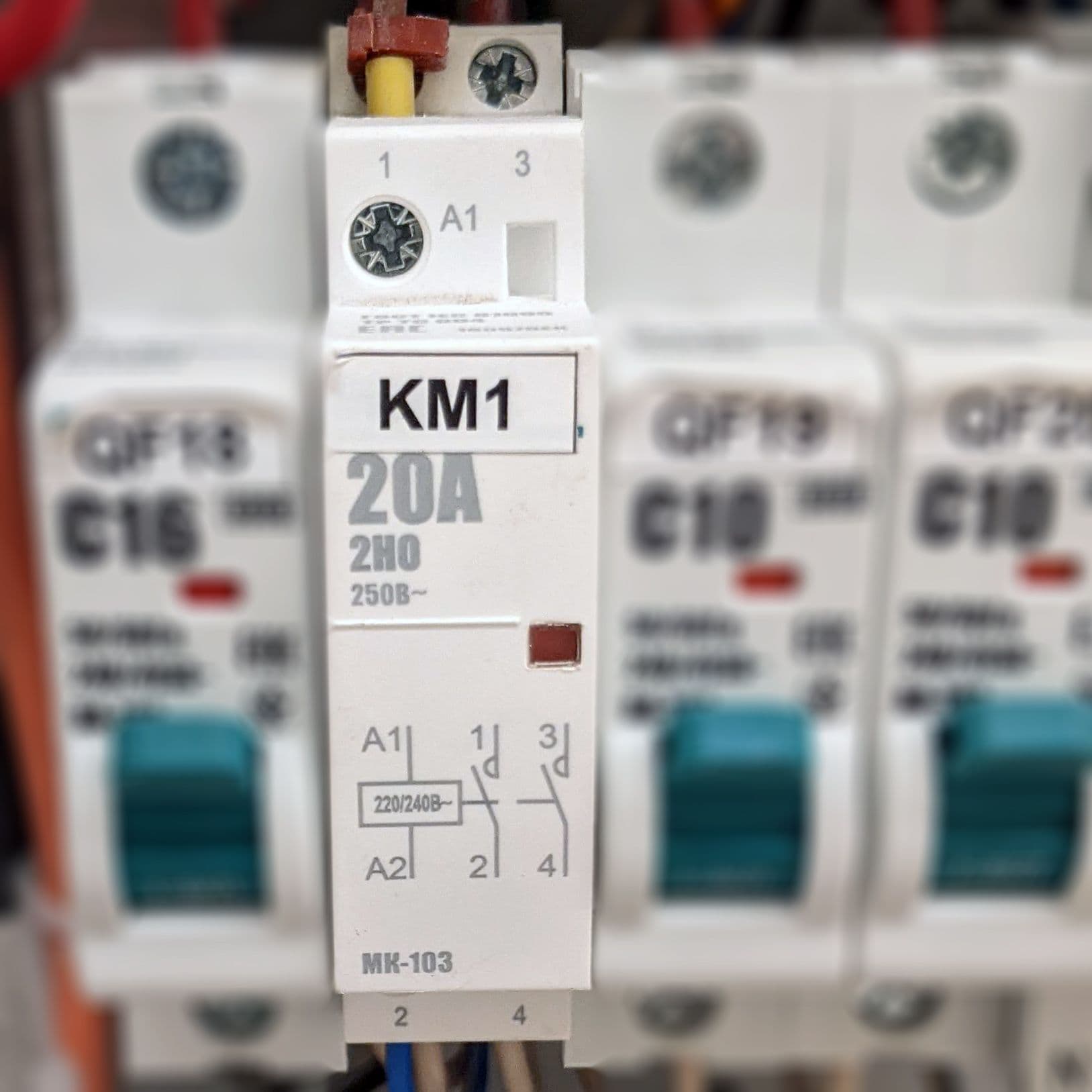

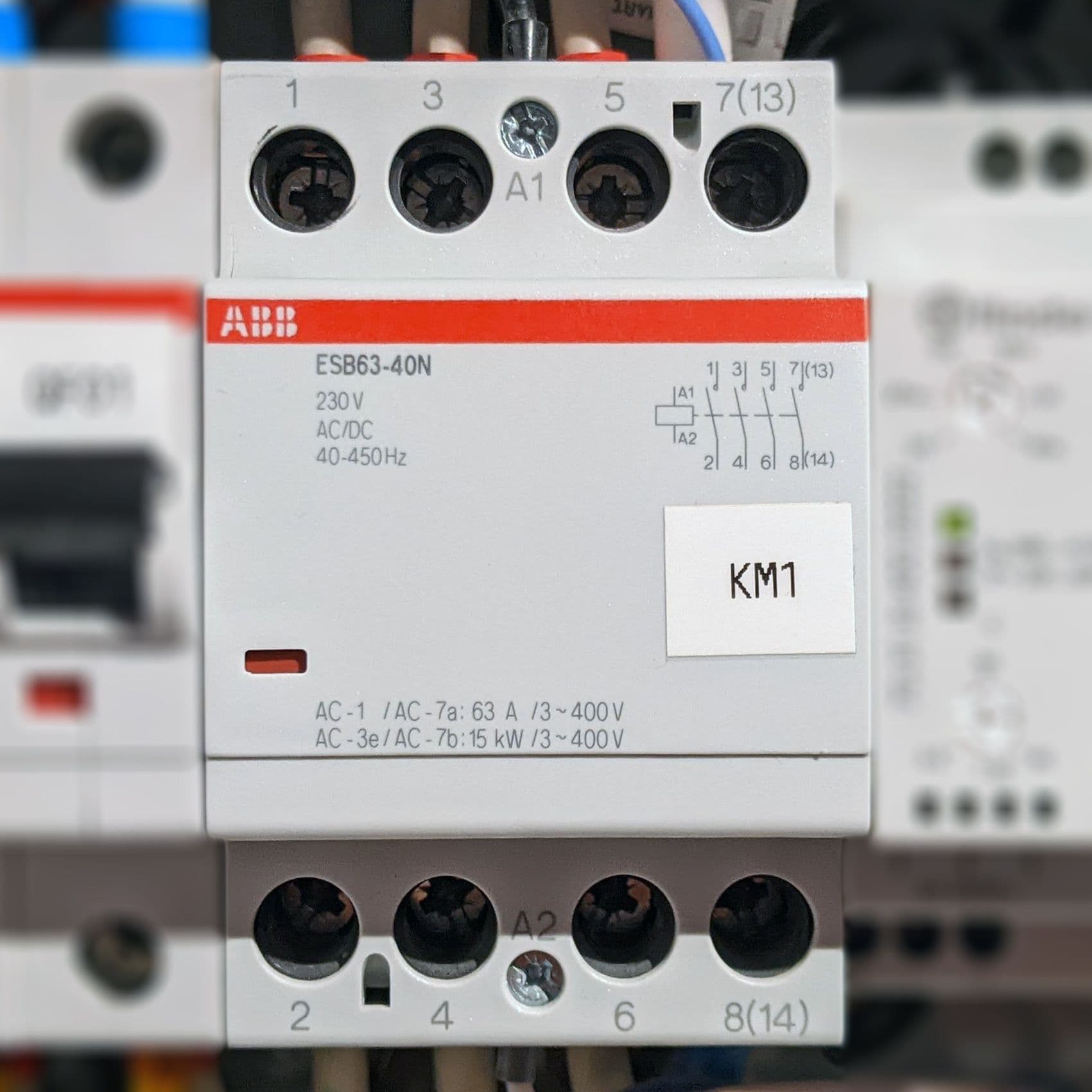

Контактор, пускатель

Контактор — это коммутационное устройство, предназначенное для замыкания и размыкания силовых электрических линий. Контактор может работать с любыми цепями переменного и постоянного тока. У него несколько пар силовых контактов (от двух до четырех), которые позволяют включать и отключать мощные приборы. Причем силовые контакты могут быть или нормально открытые, или нормально замкнутые.

Пускатель — коммутационное устройство, предназначенное для пуска, остановки, реверсирования и защиты электродвигателя. У пускателя всего три пары нормально открытых силовых контактов.

Контакторы и пускатели не имеют ручного управления, включаются подачей управляющего напряжения. Управление реле может быть как пониженным напряжением, 12, 24 В, так и сетевым, в зависимости от модели. Управляющее напряжение указано на корпусе.

✏️ Обозначение на схемах — KM.

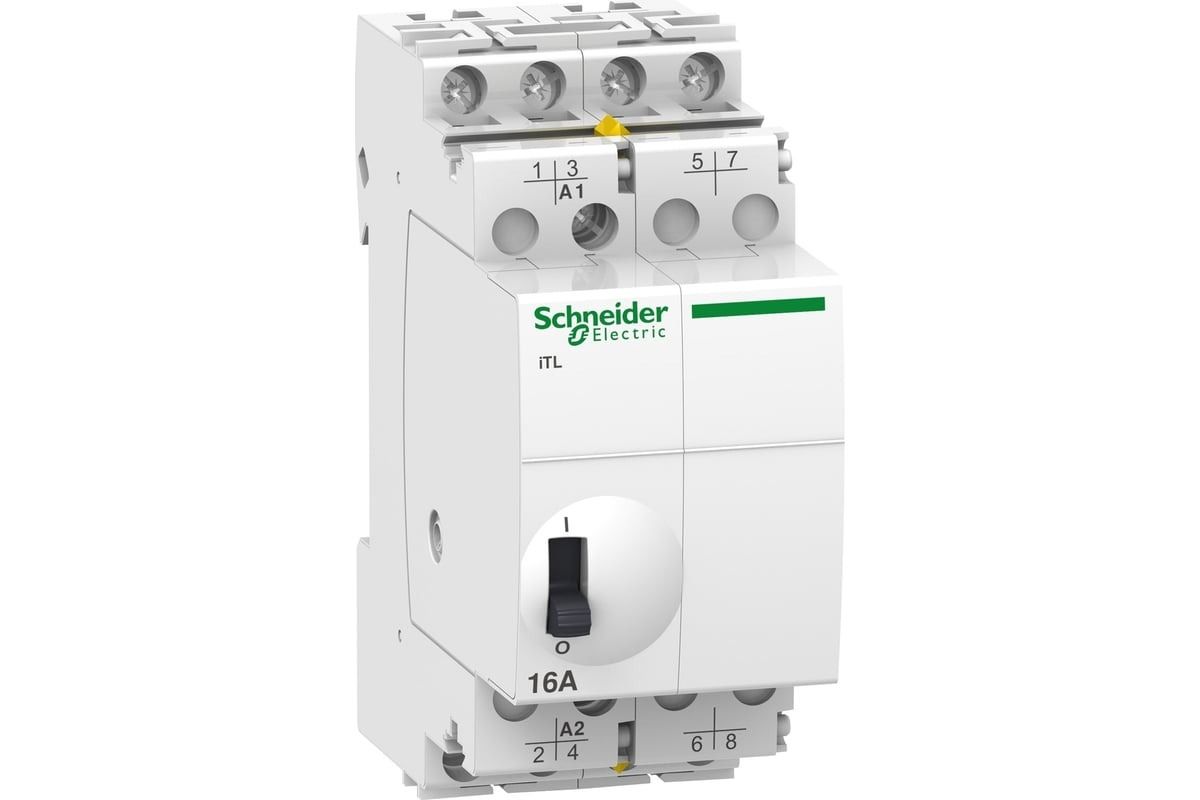

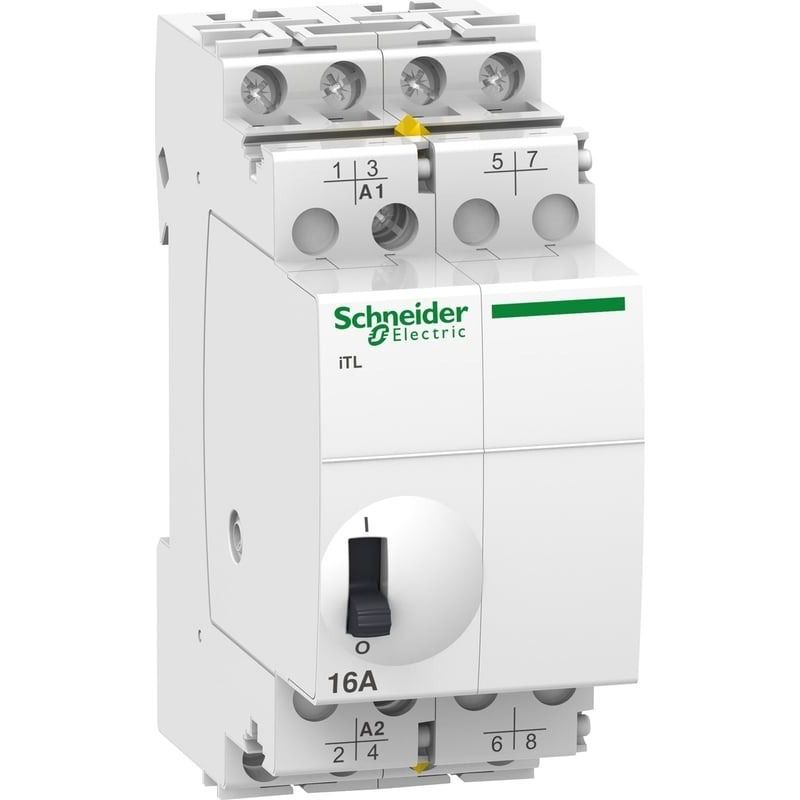

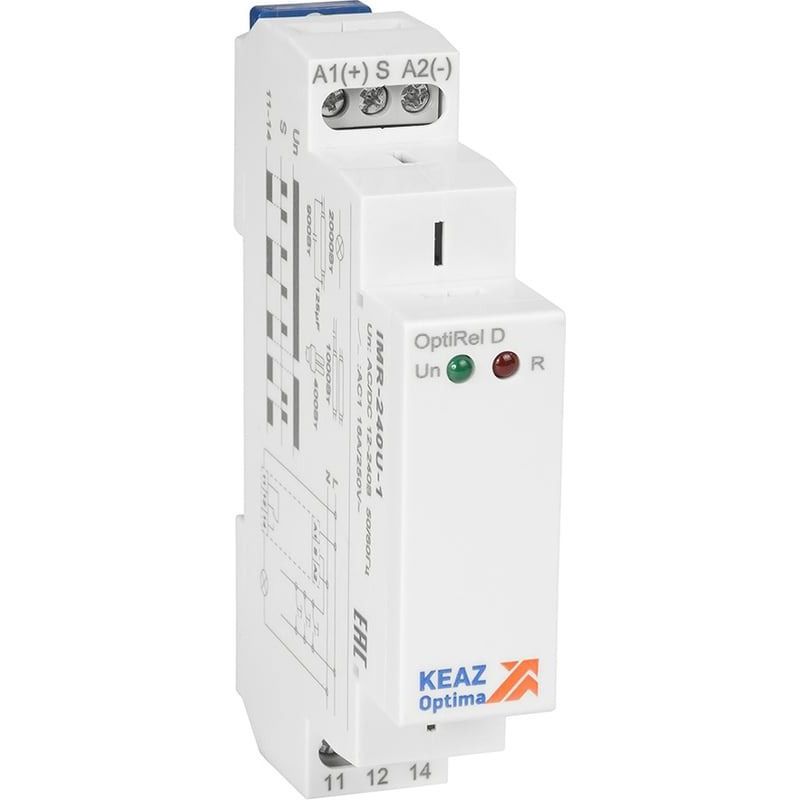

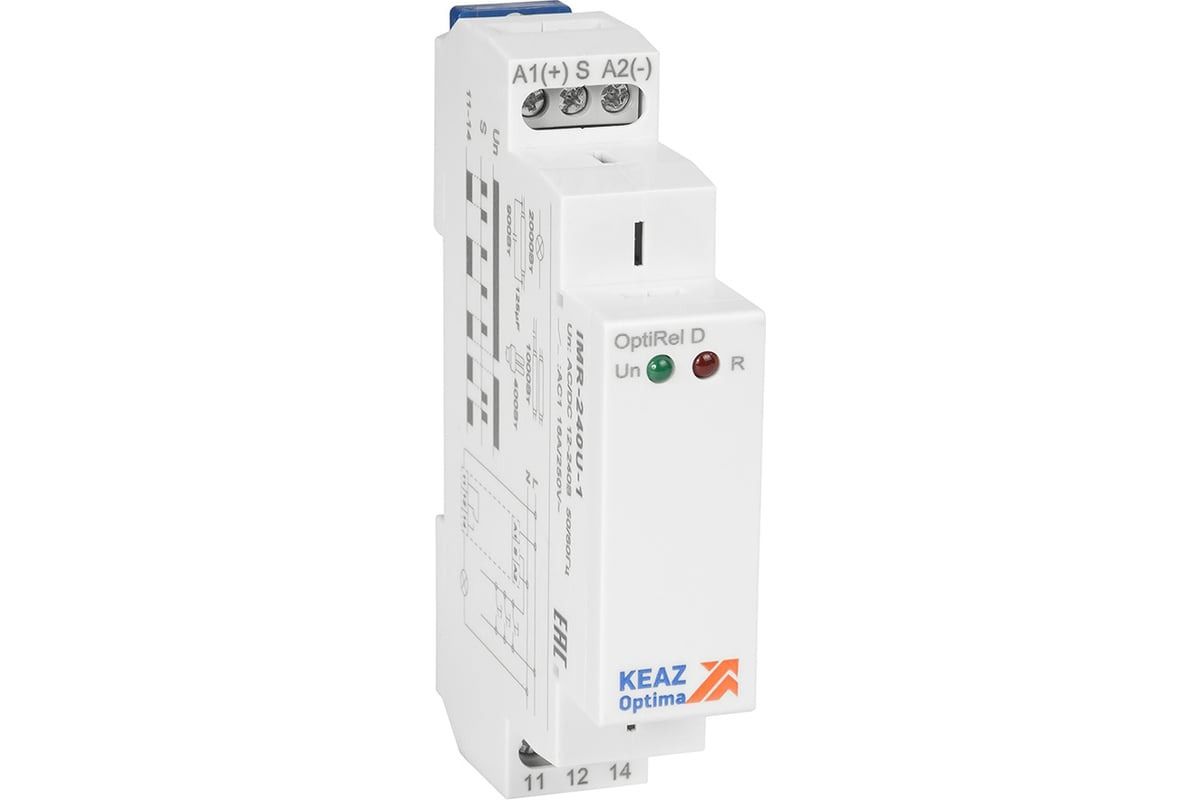

Импульсное реле

Импульсное (бистабильное) реле обычно применяют служит для управления освещением. Импульсное реле может находиться в двух фиксированных (стабильных) состояниях. Управляют таким реле с помощью кнопки (или неограниченного количества кнопок) без фиксации. Работает реле так: первое нажатие кнопки — встроенный контакт замыкается, второе нажатие — размыкается. В любом из двух состояний реле не потребляет ток.

Управление реле может быть как пониженным напряжением 12 и 24 В, так и сетевым, в зависимости от модели. Управляющее напряжение указано на корпусе.

Многие модели импульсных реле имеют ручное управление — «клювиком» можно переключить реле вручную, также он показывает состояние реле.

✏️ Обозначение на схемах — KI.

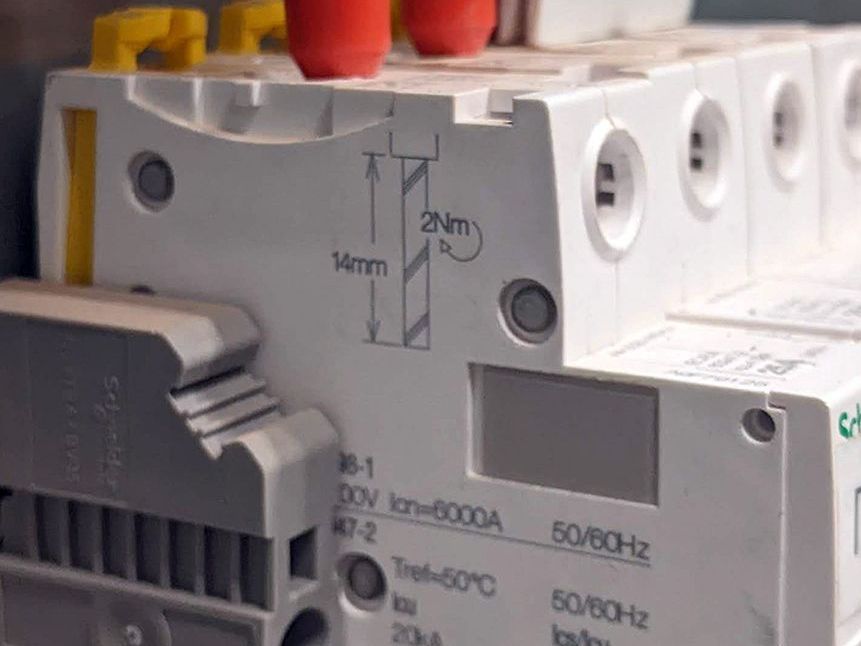

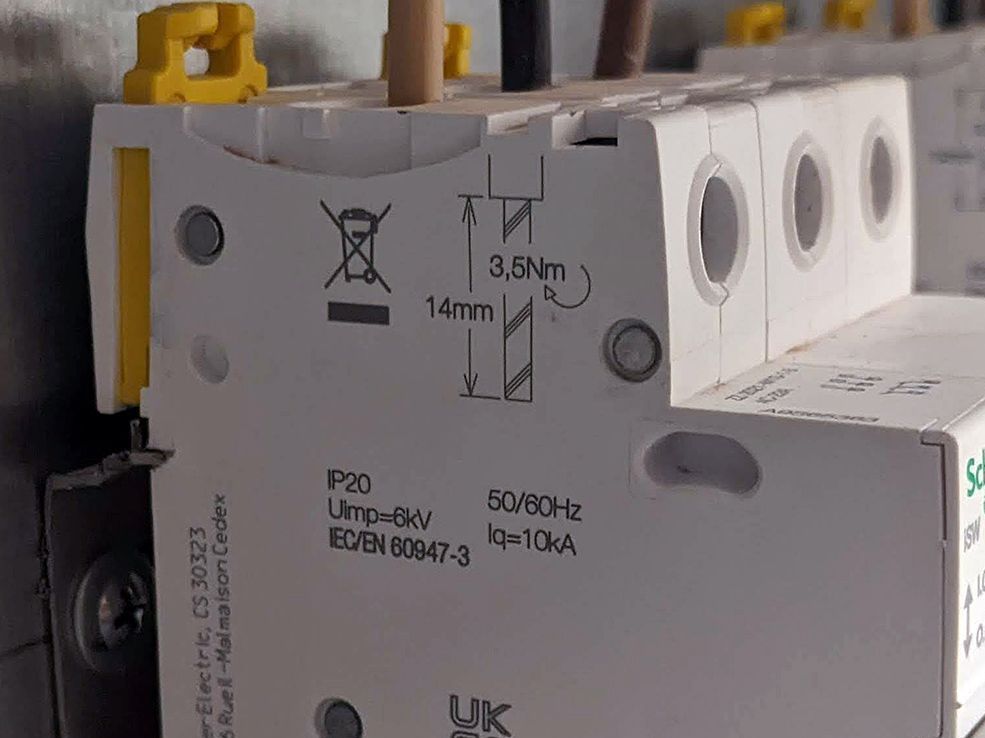

Момент затяжки

Момент затяжки определяет силу, с которой крепёжные детали, такие как винты, болты и гайки, затягиваются в соединении. Он измеряется в единицах силы на расстояние, в нашей стране — это ньютон-метры (Нм).

Затяжку винтовых соединений и зажимов необходимо производить с контролируемым усилием. Для этого производится протяжка соединений с помощью динамометрического инструмента. Момент затяжку у разных устройств и соединений разный, указан в документации устройство, и часто — на корпусе прибора. На фотографиях также хорошо видно, что вместе с моментом затяжки указана длина, на которую необходимо снять изоляцию с провода (она же — длина кабельного наконечника).

Так как медь и алюминий обладаю текучестью, винтовые соединения постепенно ослабевают, их нужно периодически проверять и протягивать. Иначе ослабленное соединение может стать причиной аварии и пожара.

АВР — Устройство автоматического ввода резерва

Устройства автоматического ввода резерва (АВР) служат для обеспечении бесперебойного питания электроэнергией потребителей. Для этого АВР отслеживает состояние основной линии питания и при выявлении нарушений переходит на подачу электроэнергии потребителю от резервного ввода. Резервным вводом может являться другая линия питания или автономный генератор.

При автоматическом переключении обеспечивается гарантированное электропитание, когда допускается перерыв на время ввода в действие резервного источника. Бесперебойное электропитание с «мгновенным» вводом в действие резервного источника обеспечивает источник бесперебойного электропитания. Если допустимое время перерыва питания меньше 5 секунд, АВР используют совместно с источником бесперебойного питания.

ИБП — Источник бесперебойного электропитания

ИБП, или по-английски UPS — устройство, содержащее аккумуляторные батареи, и обеспечивающее переход питания нагрузки с одного источника на другой для непрерывного питания потребителей в случае отключения или ухудшения качества электрической энергии на входе от первичного источника.

Для питания оборудования, предъявляющего повышенные требования к качеству сетевого электропитания, используют ИБП со схемой двойного преобразования. В них при пропадании входного напряжения переключение нагрузки на питание от аккумуляторов не требуется, поскольку аккумуляторы включены в цепь постоянно.

Коробки, ЭУИ, источники питания

Коробки, розетки, выключатели, регуляторы, источники напряжения и тока.

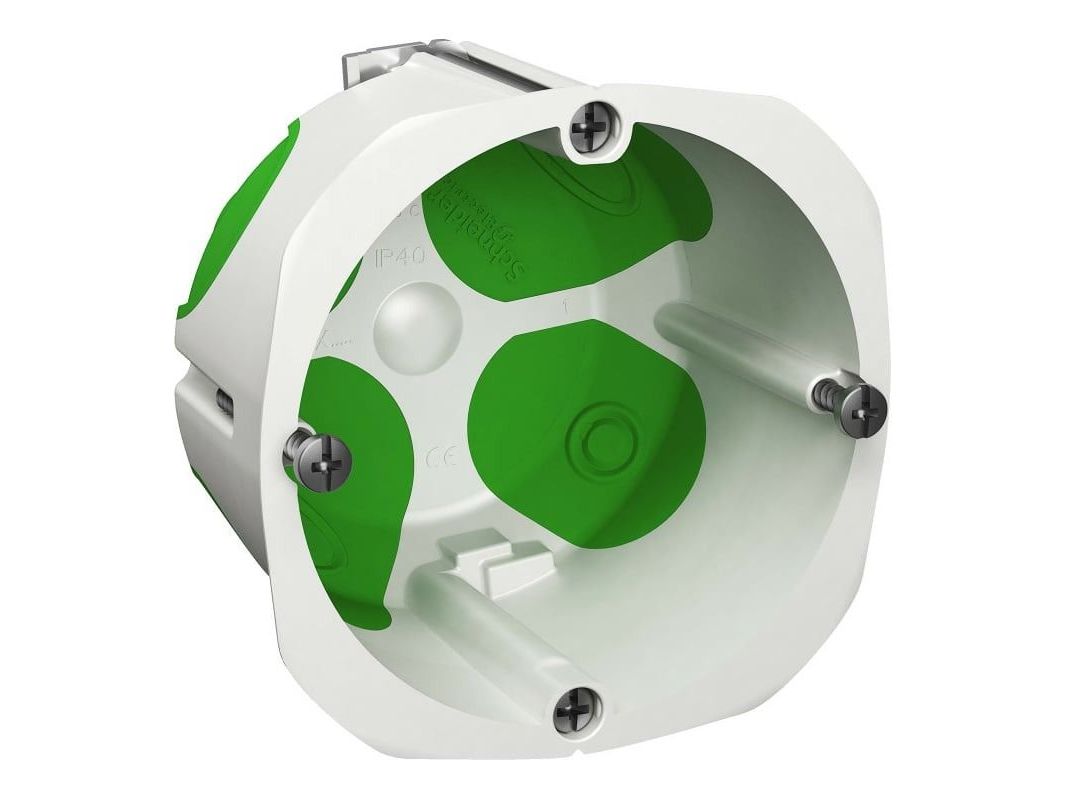

Установочная коробка

В простонародье (неверное название) — подрозетник. На самом деле, подрозетник — это деревянная или фанерная шайба, на которую в прошлом веке крепилась розетка или выключатель при наружном монтаже.

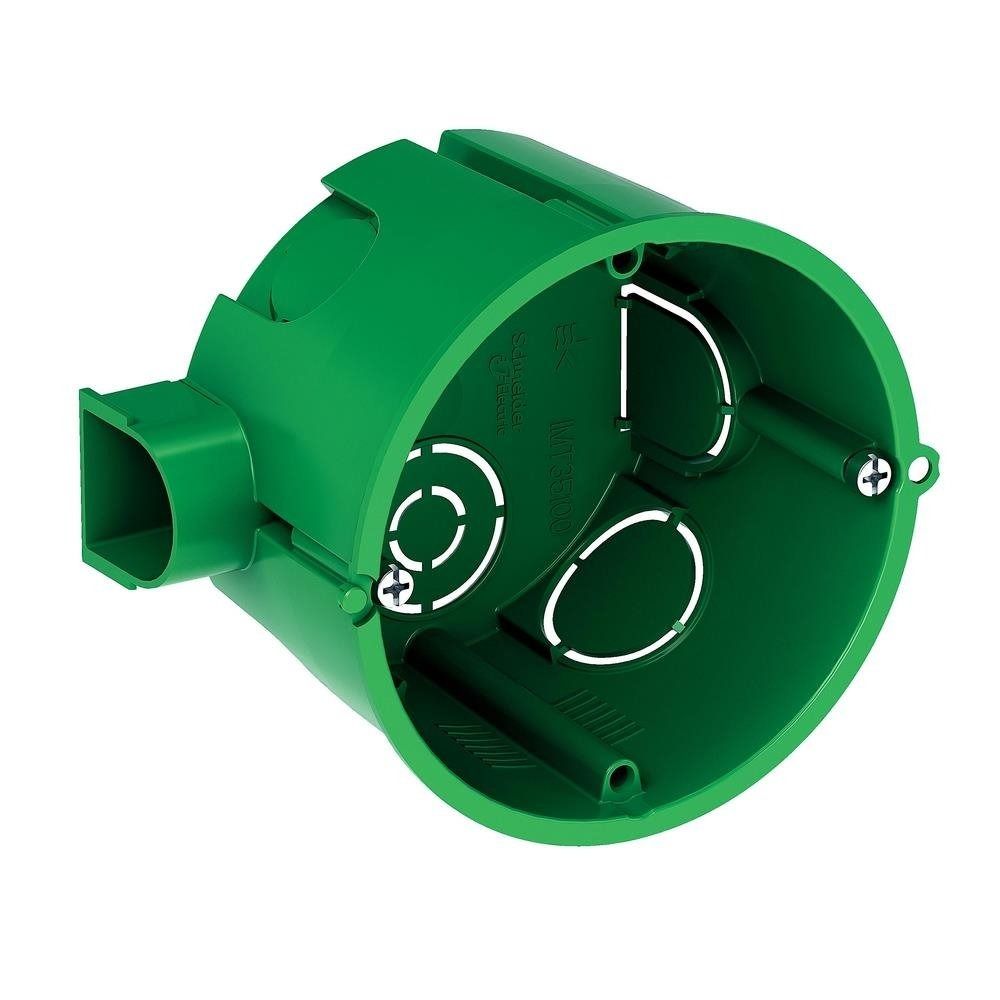

Установочные коробки бывают двух основных видов — для полых стен и для сплошных стен.

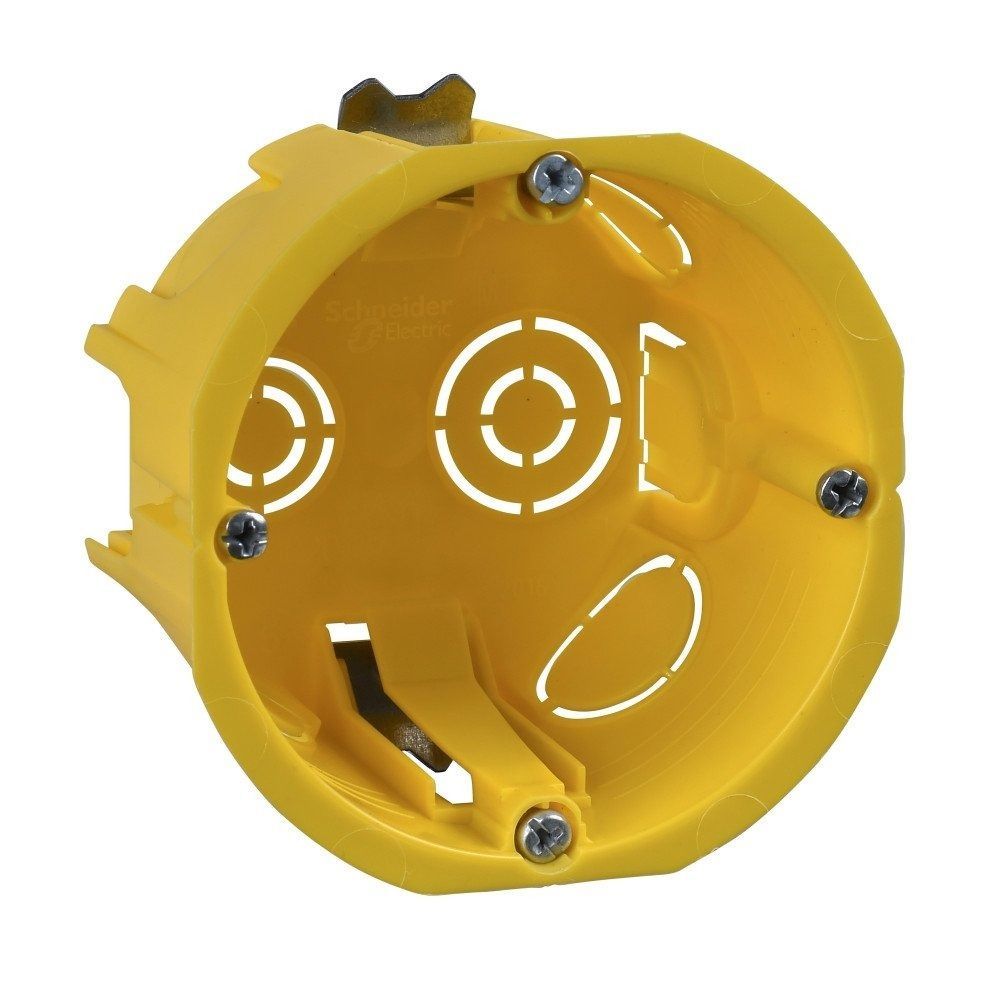

Коробки для полых стен закрепляются с помощью двух пластиковых или металлических лапок. Стандартный наружный диаметр — 68 мм, но бывают и другие. Отверстие сверлится точно по размеру коробки. Коробки для полых стен бывают как однопостовыми, так и многопостовыми, на 2–5 ЭУИ.

Коробки для сплошных стен закрепляются (вмазываются) в тело стены с помощью раствора строительного гипса (алебастра), или других строительных смесей. Отверстие в стене обязательно делается на несколько миллиметров больше диаметра коробки.

Коробки бывают стандартной глубины (около 45 мм) и глубокие (около 65 мм). Глубокие установочные коробки используют, когда ведут монтаж без распределительных коробок, и нужно место за выключателем для всех соединений.

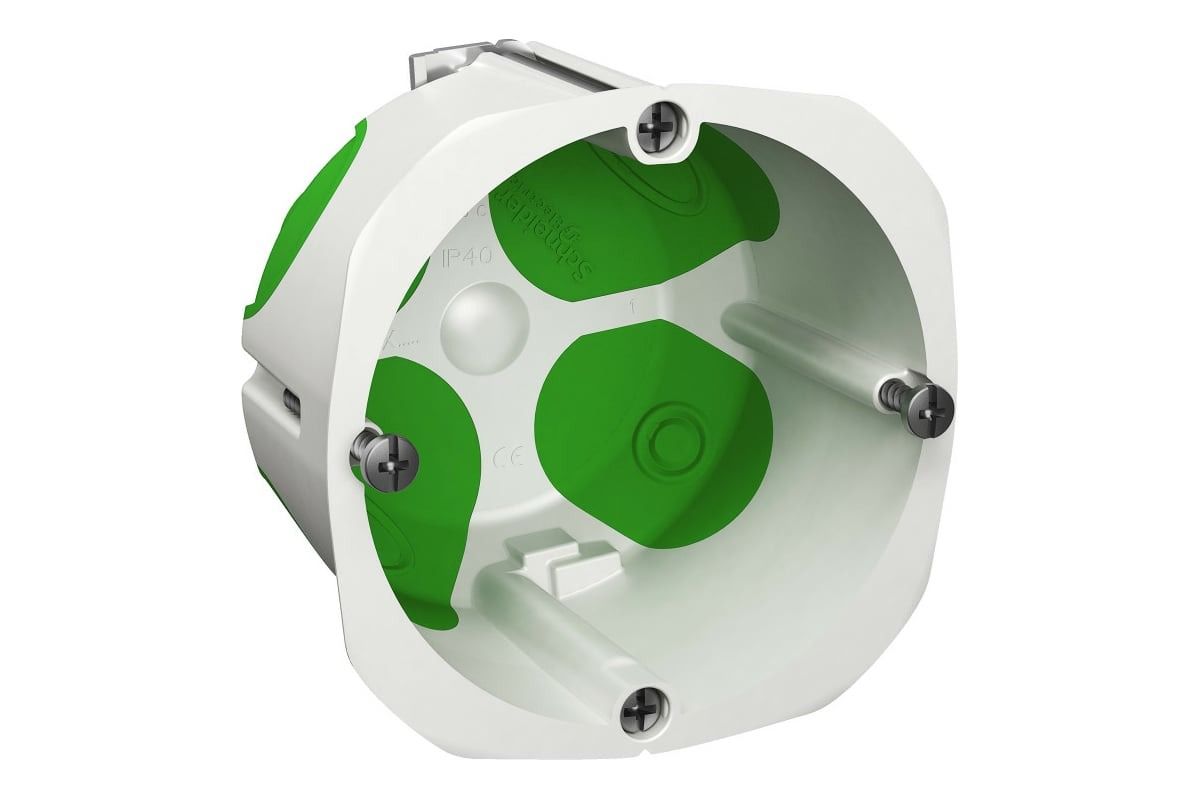

При устройстве в полых наружных стенах используют специальные установочные коробки с мембранными входами, так обеспечивается воздухонепроницаемость прохода даже при вставке кабеля.

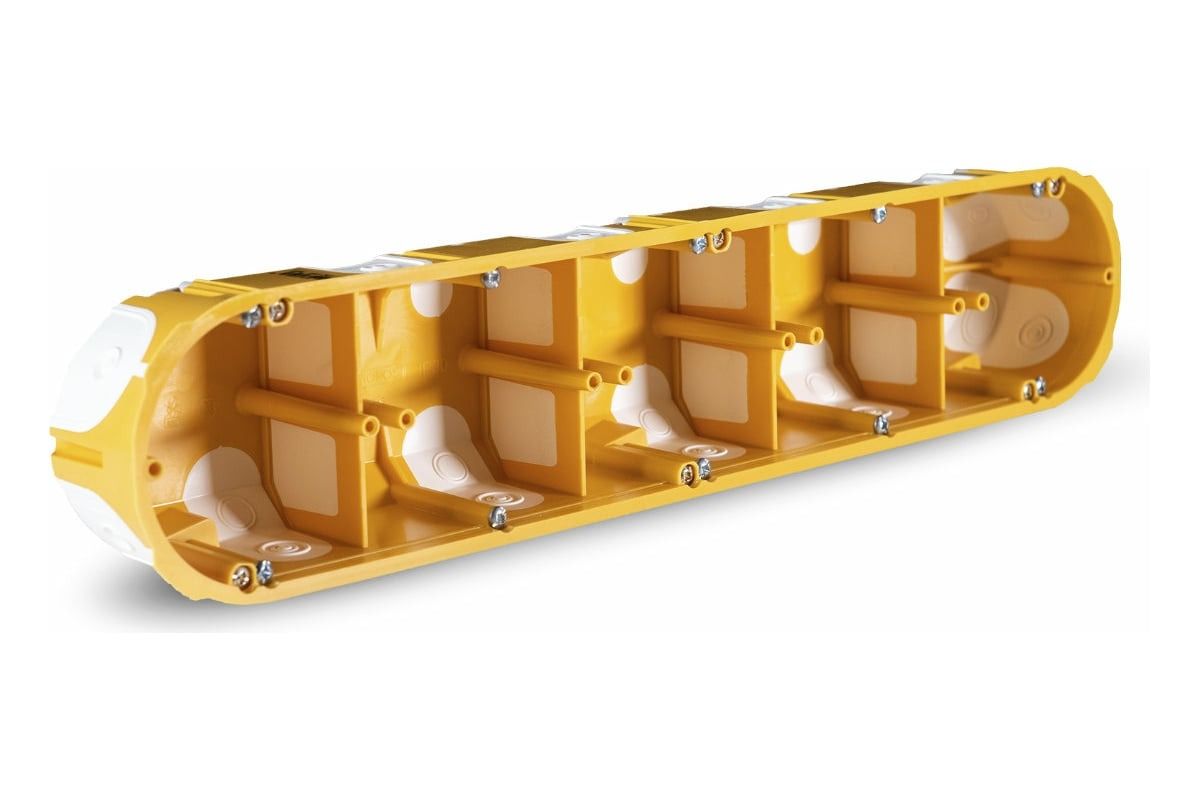

Для создания многопостового блока используют многопостовые коробки или ставят установочные коробки в ряд, обычно используя специальные соединительные элементы. Они могут быть частью коробки или вставляться в неё как отдельная деталь. Расстояние между центрами установочных коробок в блоке — всегда 71 мм!

Коробки нужно устанавливать очень точно, как по уровню, так и по расстоянию между собой, иначе потом невозможно будет установить ЭУИ в одну рамку:

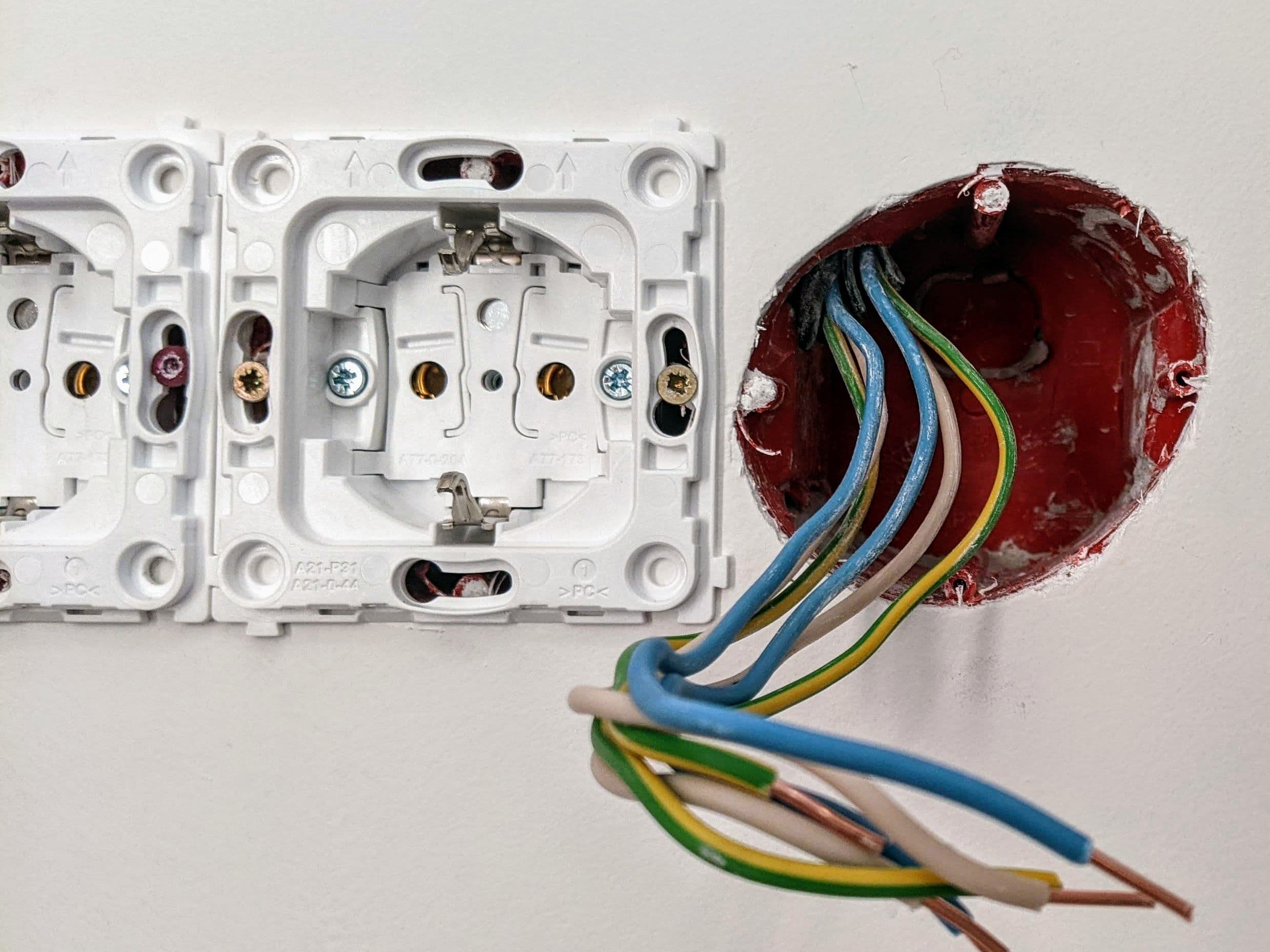

При монтаже коробку нельзя деформировать (как на фото), а провода необходимо вводить максимально глубоко, как можно ближе к дну коробки, иначе установить потом ЭУИ не получится.

Более 4 или 5 коробок в один блок не ставят, так как в различных рамочных сериях ЭУИ бывают максимум 4-х или 5-постовые рамки.

Все вышеописанное касается коробок для ЭУИ так называемого немецкого стандарта. Он применяется в большинстве европейских стран, в России, и странах бывшего СССР.

Для китайских выключателей и розеток используют квадратные коробки с расстоянием между креплениями 60 мм с шагом между центрами устройств 86 мм.

В США и Канаде применяют свои установочные коробки, разумеется, с размерами в дюймах.

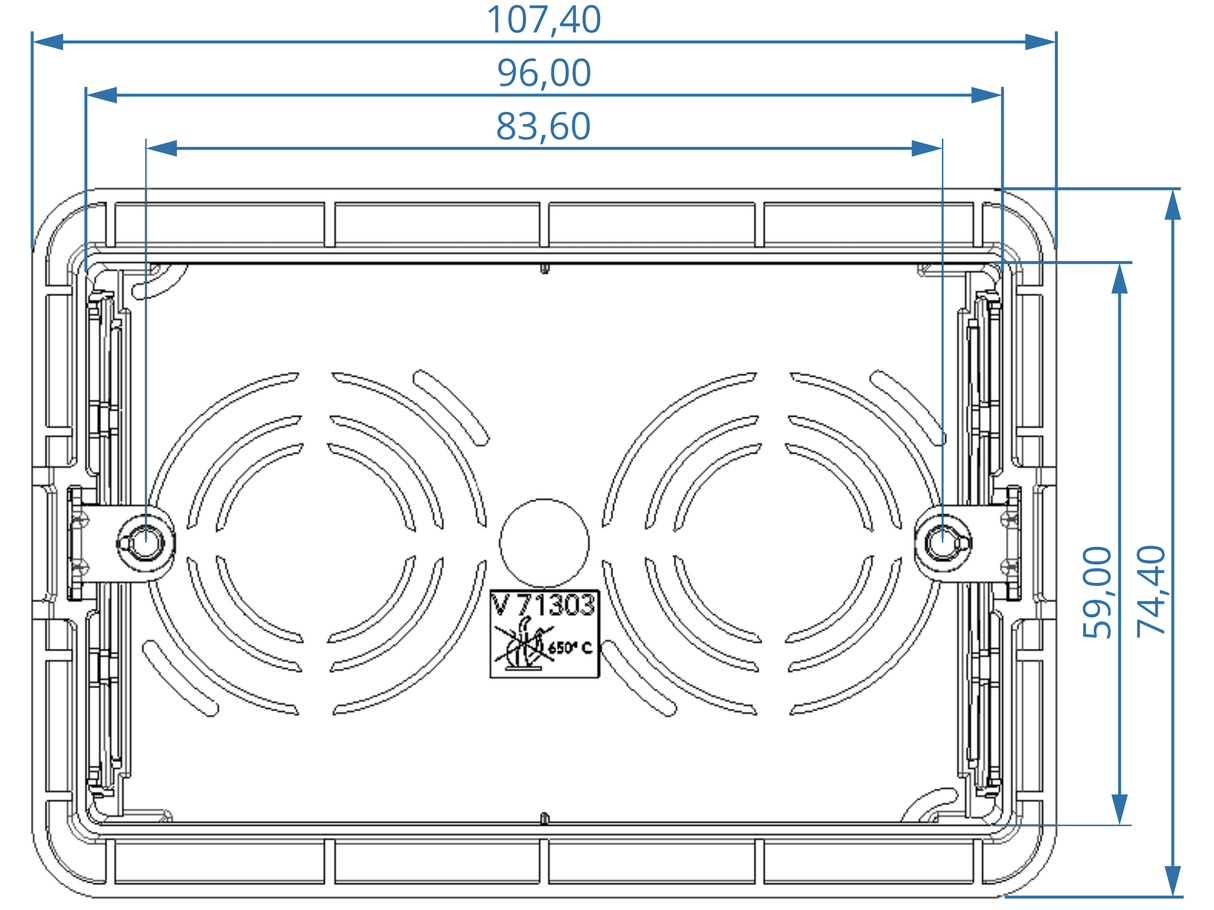

Для ЭУИ итальянского стандарта применяют прямоугольные коробки разной ширины, в зависимости от количества модулей (от 3 до 8).

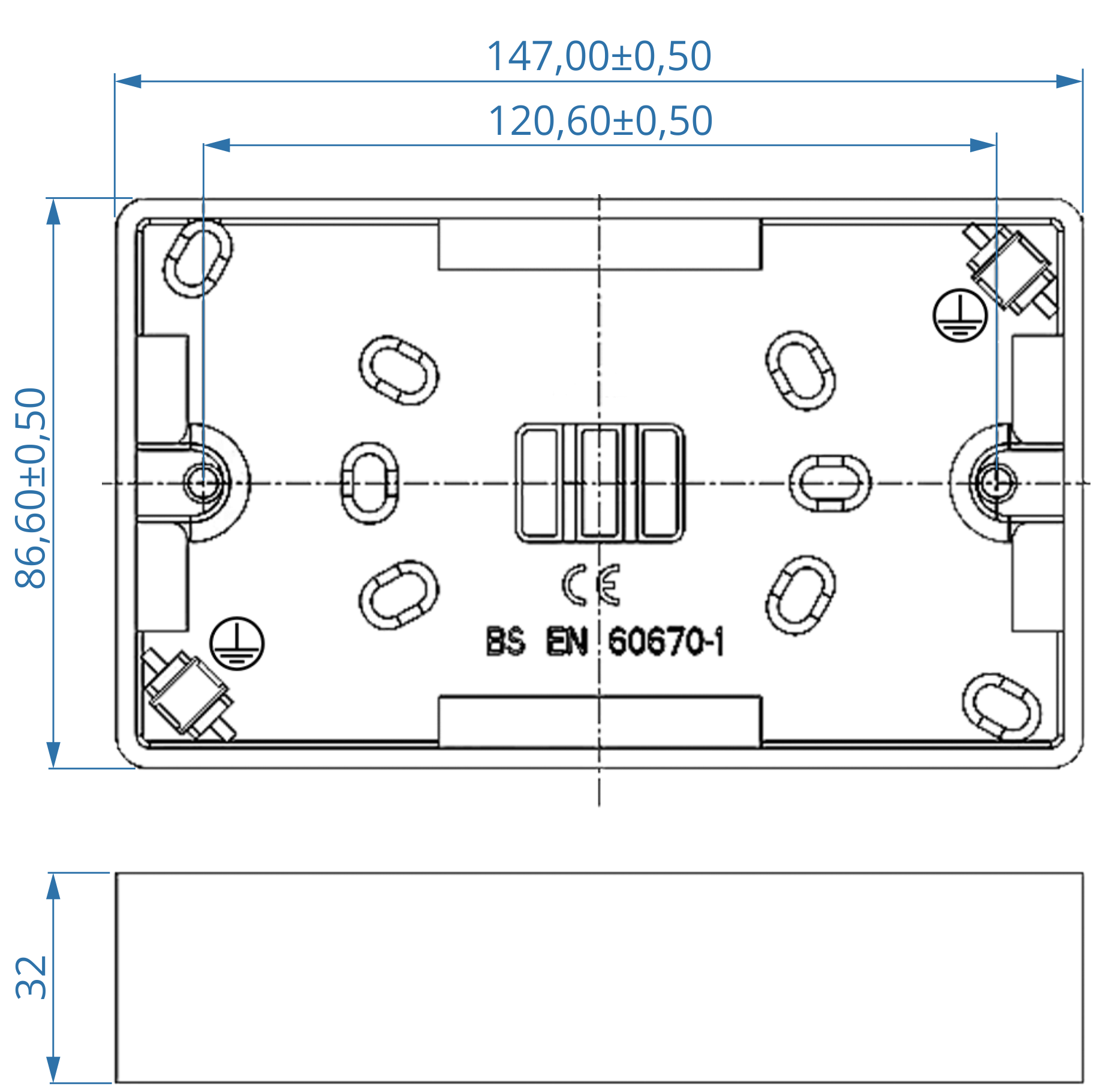

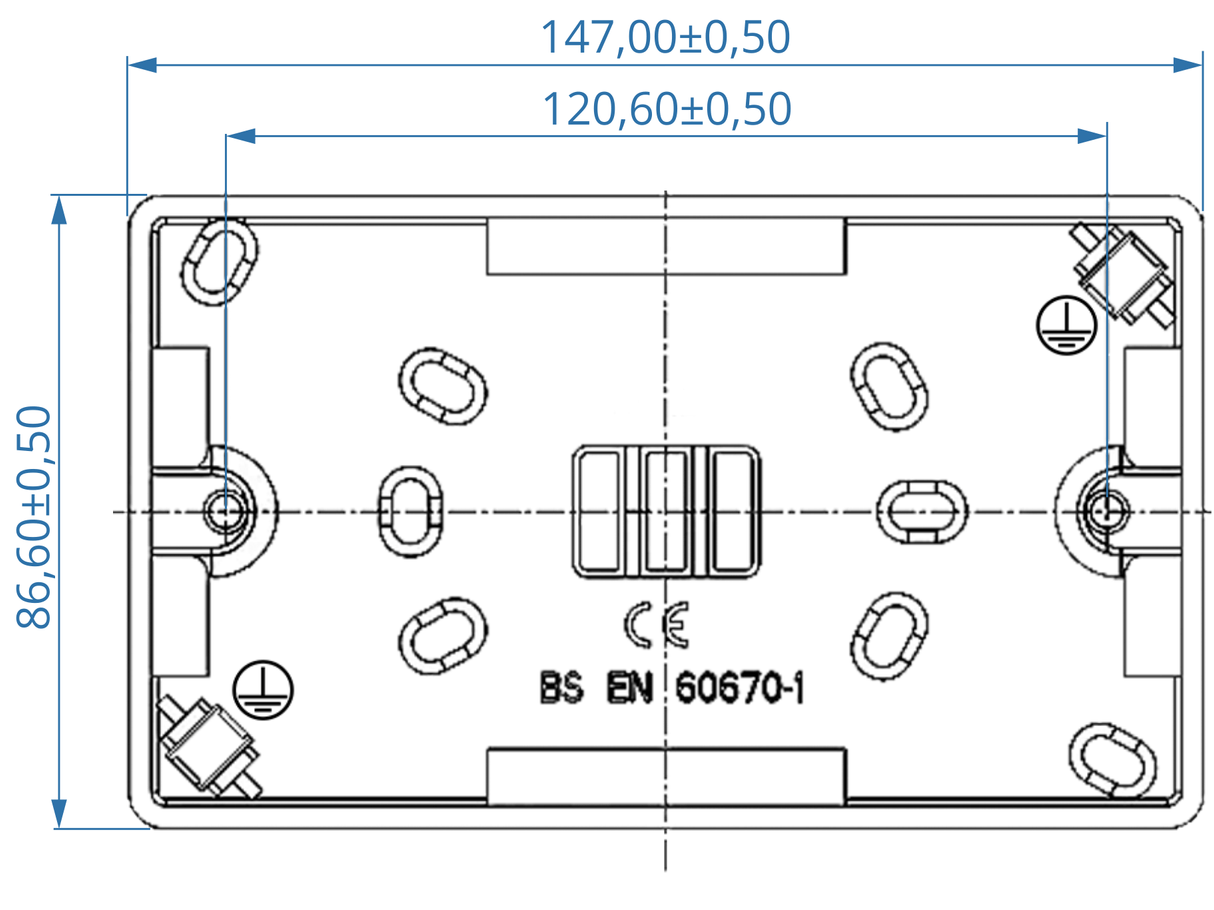

Для британских выключателей и розеток применяют квадратные коробки на один пост, и прямоугольной формы, двухпостовые (и других не бывает).

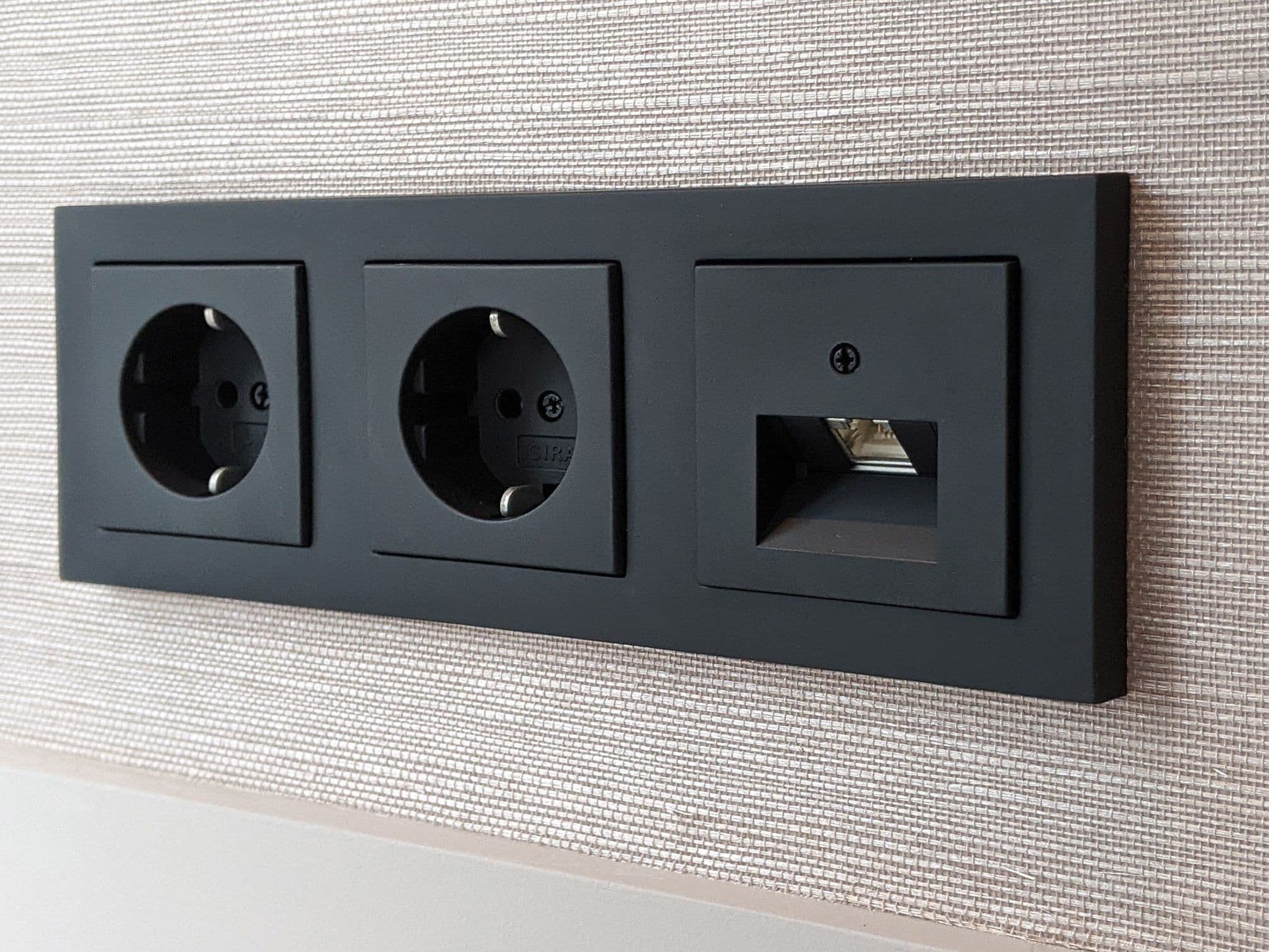

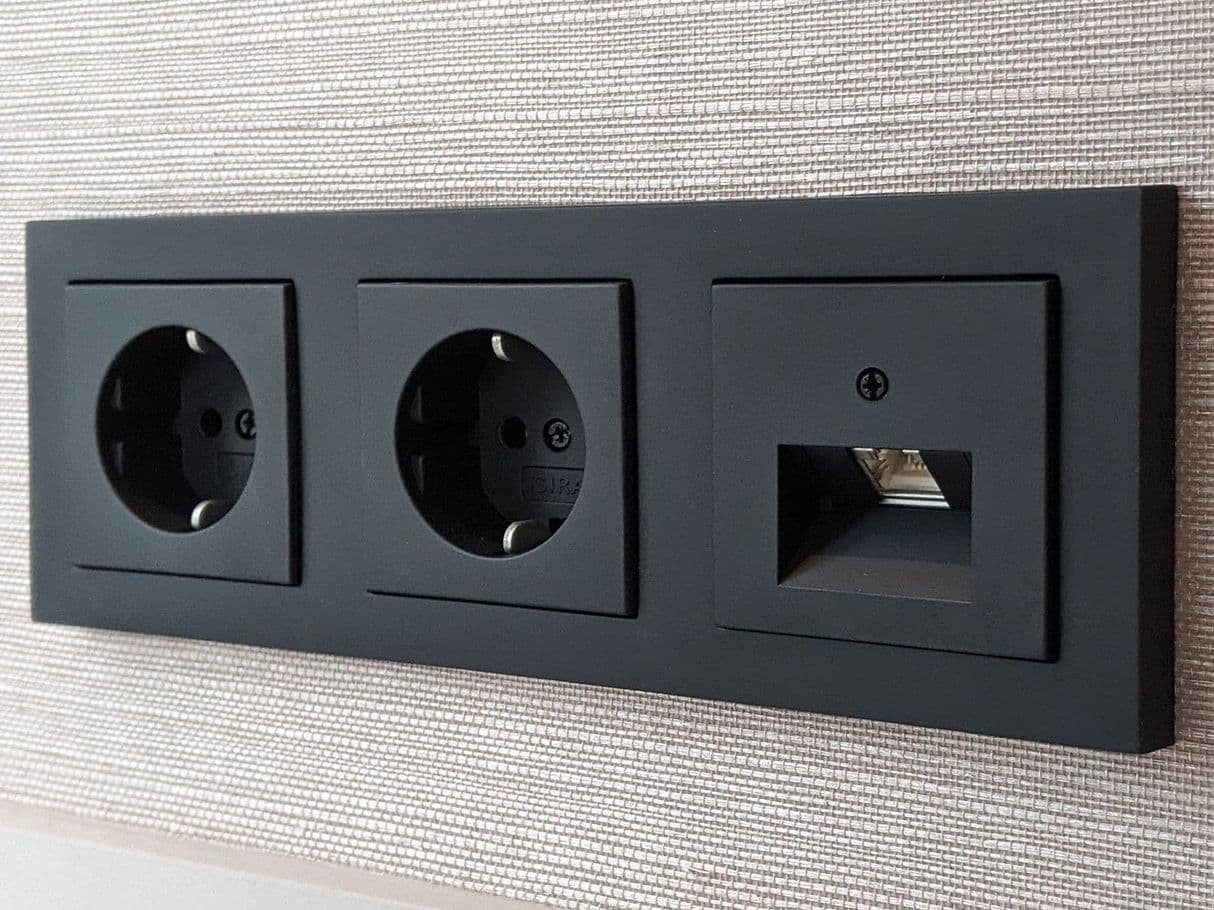

Электроустановочные изделия (ЭУИ)

ЭУИ — это электротехнические устройства, устанавливаемые в заранее отведённых местах и выполняющие свои функции в этих местах.

Функции ЭУИ:
► Включение, выключение, переключение в ручном (выключатели) или автоматическом (датчики движения) режимах;
► Регулировка параметров величин освещённости, температуры, влажности;
► Создание точек подключения к электросети для других электротехнических устройств — электрические розетки;
► Создание точек подключения к телекоммуникационным сетям — информационные, телефонные, интернет- и USB-розетки.

К электроустановочным изделиям (ЭУИ) относятся:
► выключатели;

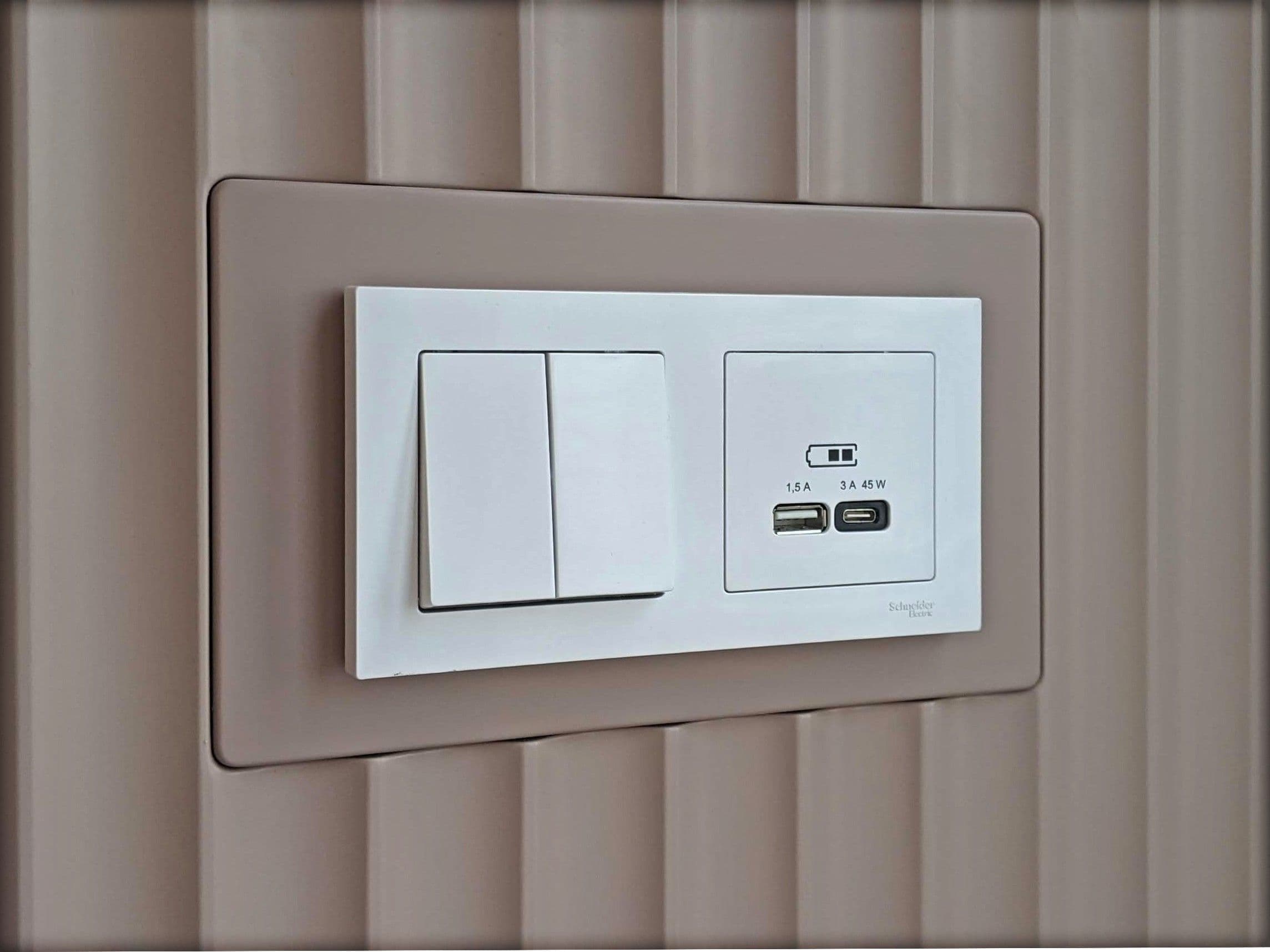

► розетки электрические, мультимедийные, телекоммуникационные и информационные (аудио, видео, антенные, телефонные, интернет RJ45, HDMI, USB), зарядные USB;
► регуляторы — термостаты (регулировка температуры), гидростаты (регулировка влажности), диммеры (регулировка освещённости).
► датчики движения.

Электроустановочные изделия бывают наружного и скрытого монтажа.

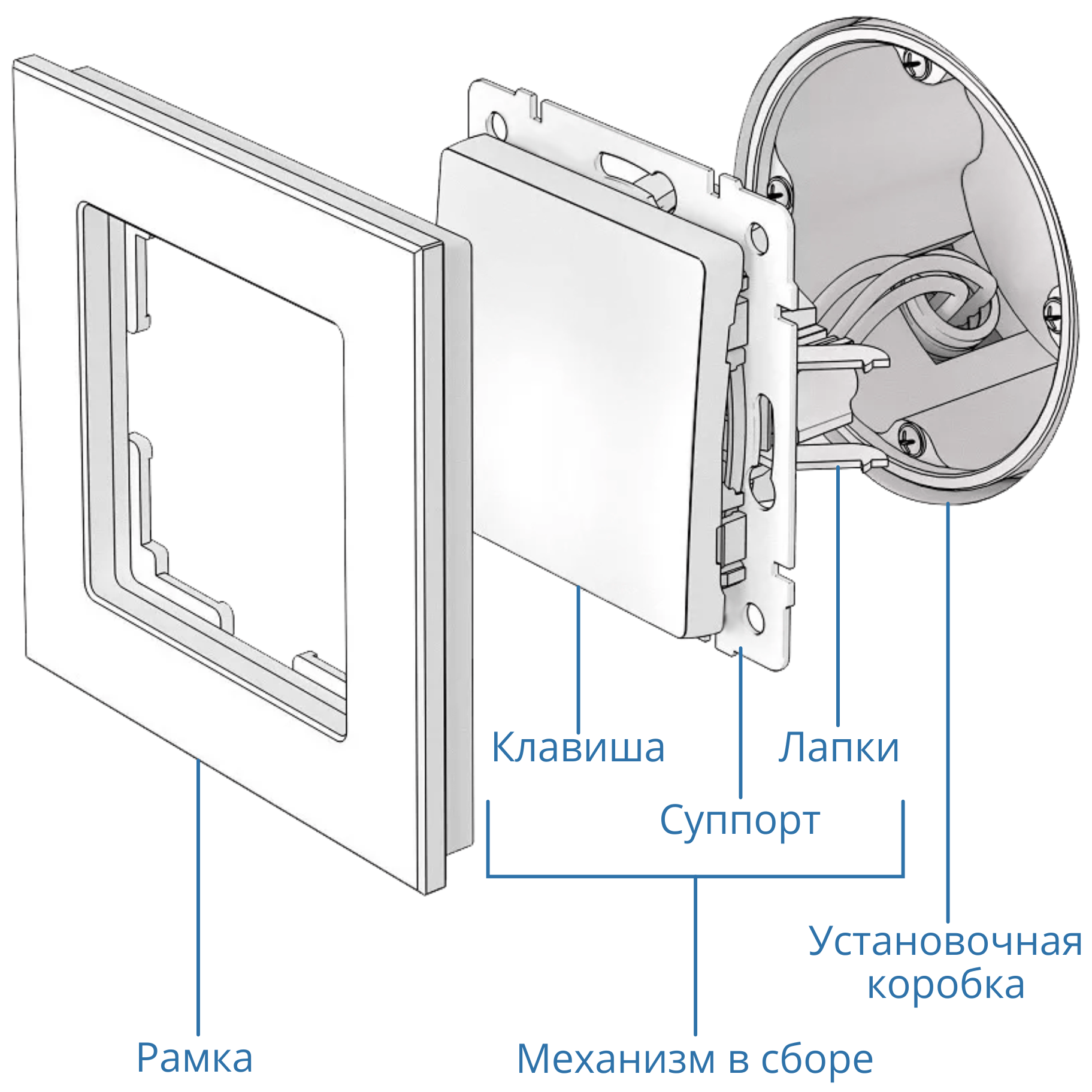

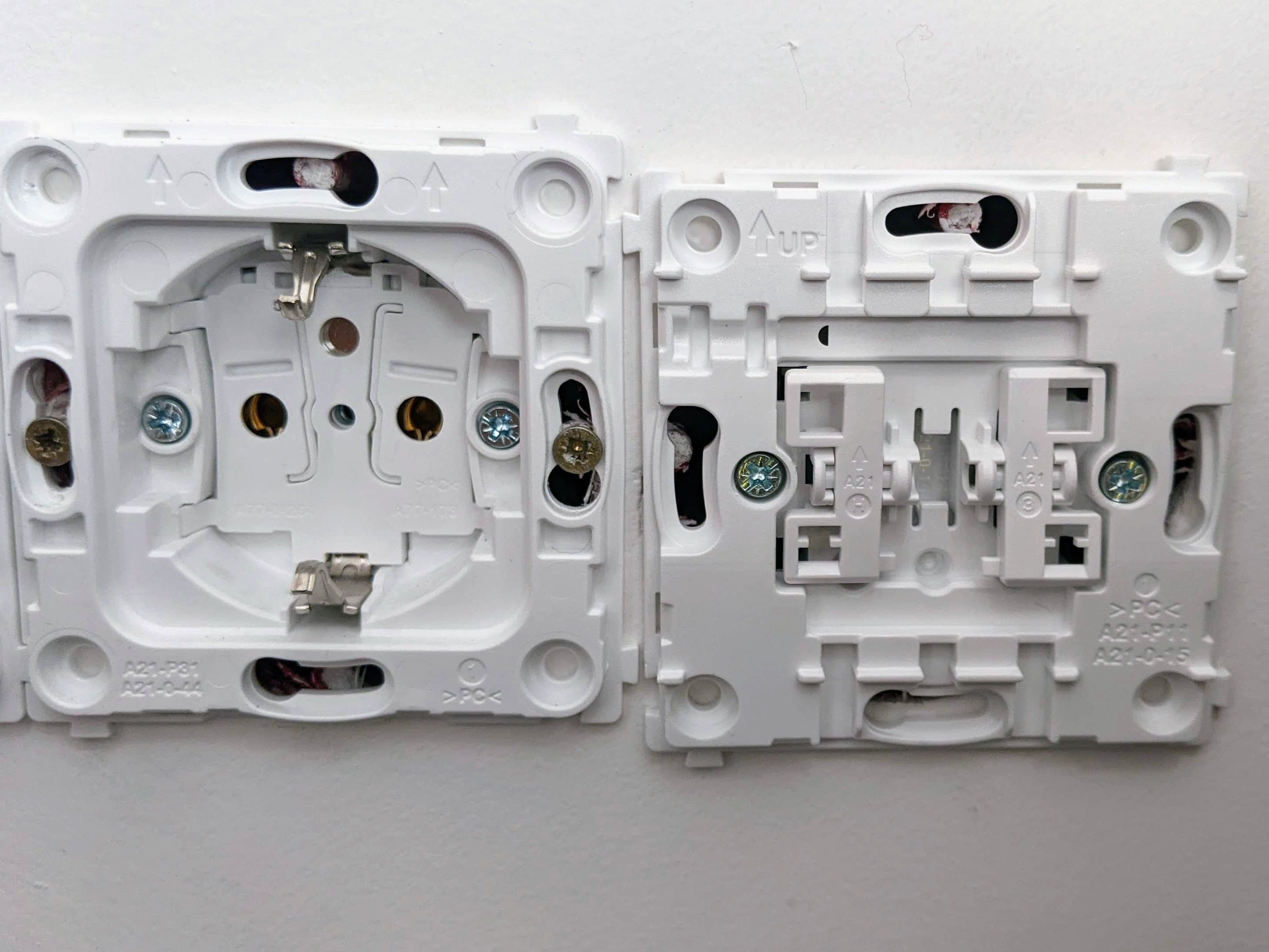

Электроустановочные изделия скрытого монтажа обычно стоят из механизма, суппорта, накладки (или клавиши) и рамки. Бывают с лапками и без лапок. Механизмы бывают отдельными от суппорта (модульные), и цельными с суппортом. Рамки бывают сменные и несменяемые. Сменные рамки бывают одно–, двух–, трёх–, четырёх– и 5–постовые.

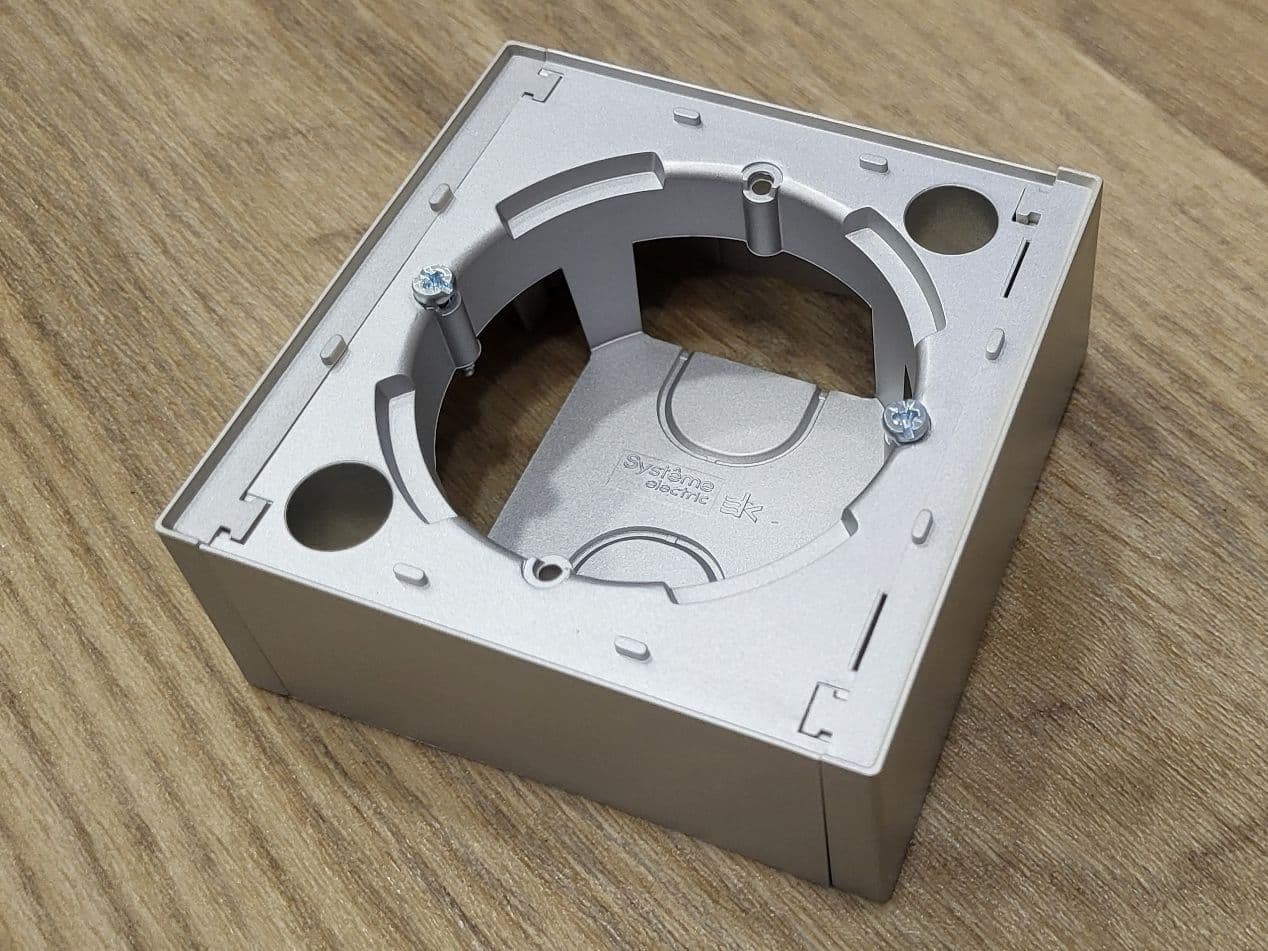

С помощью подъёмной коробки ЭУИ скрытого монтажа можно установить наружно.

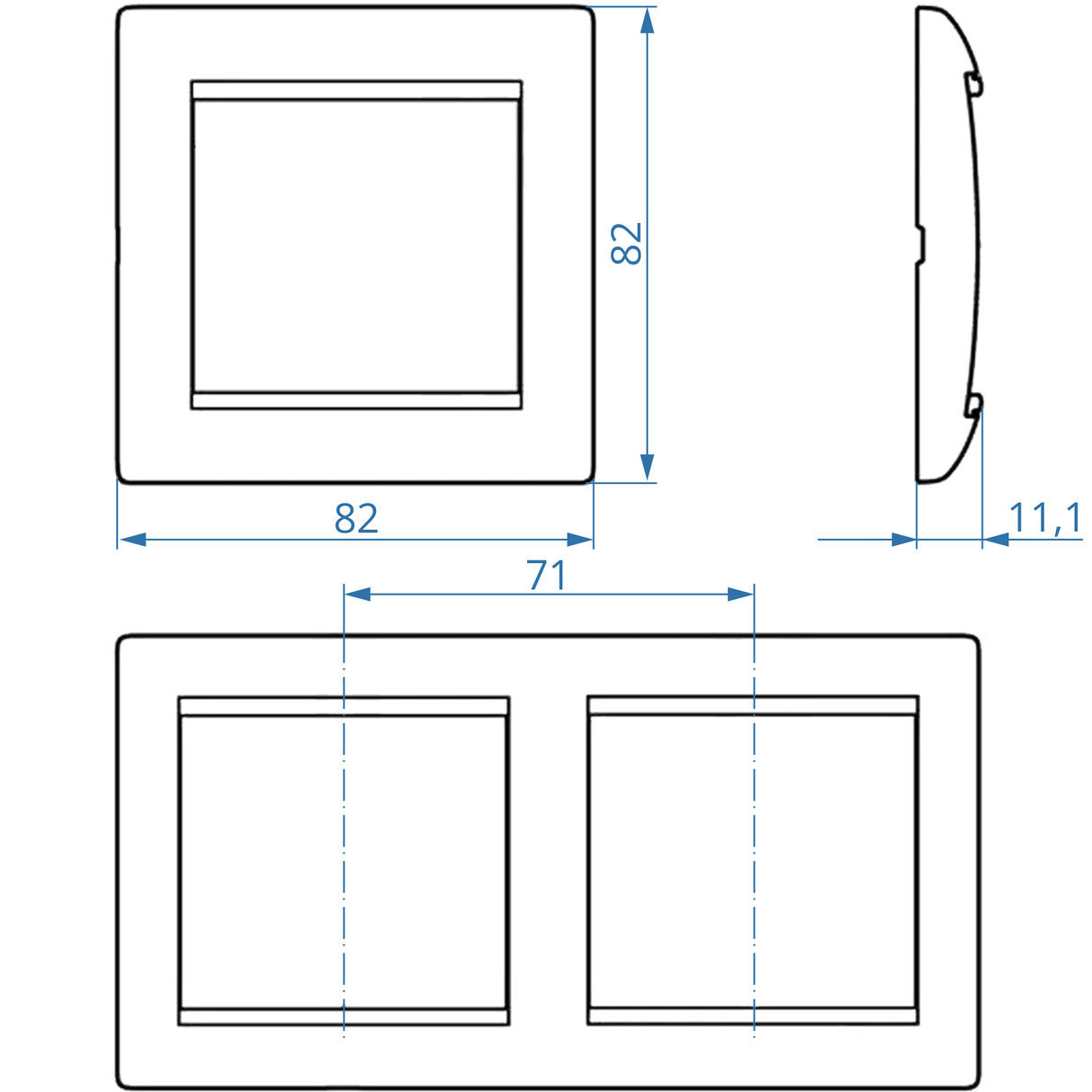

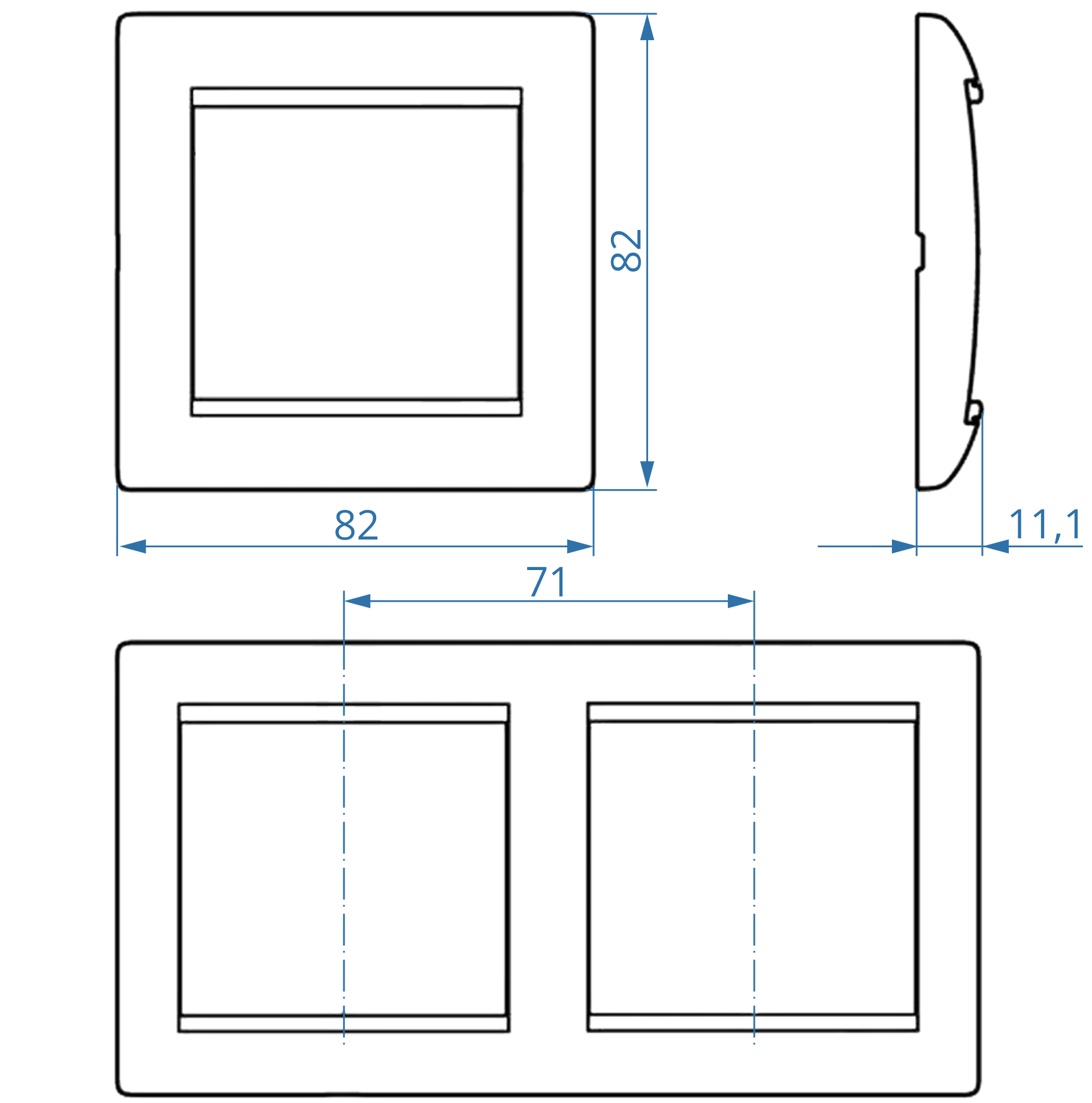

📌 Обычно размер одного ЭУИ вместе с рамкой — это квадрат со стороной 82–86 мм.

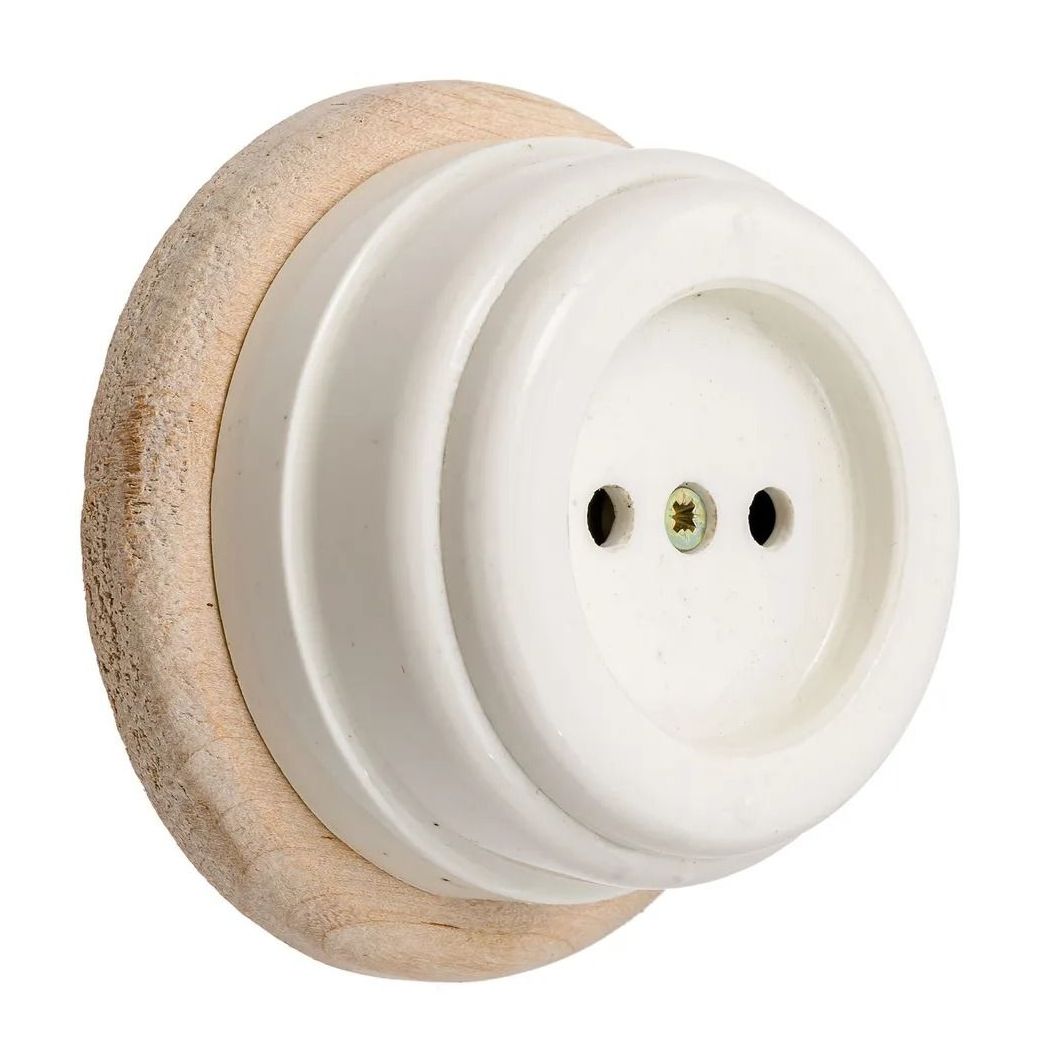

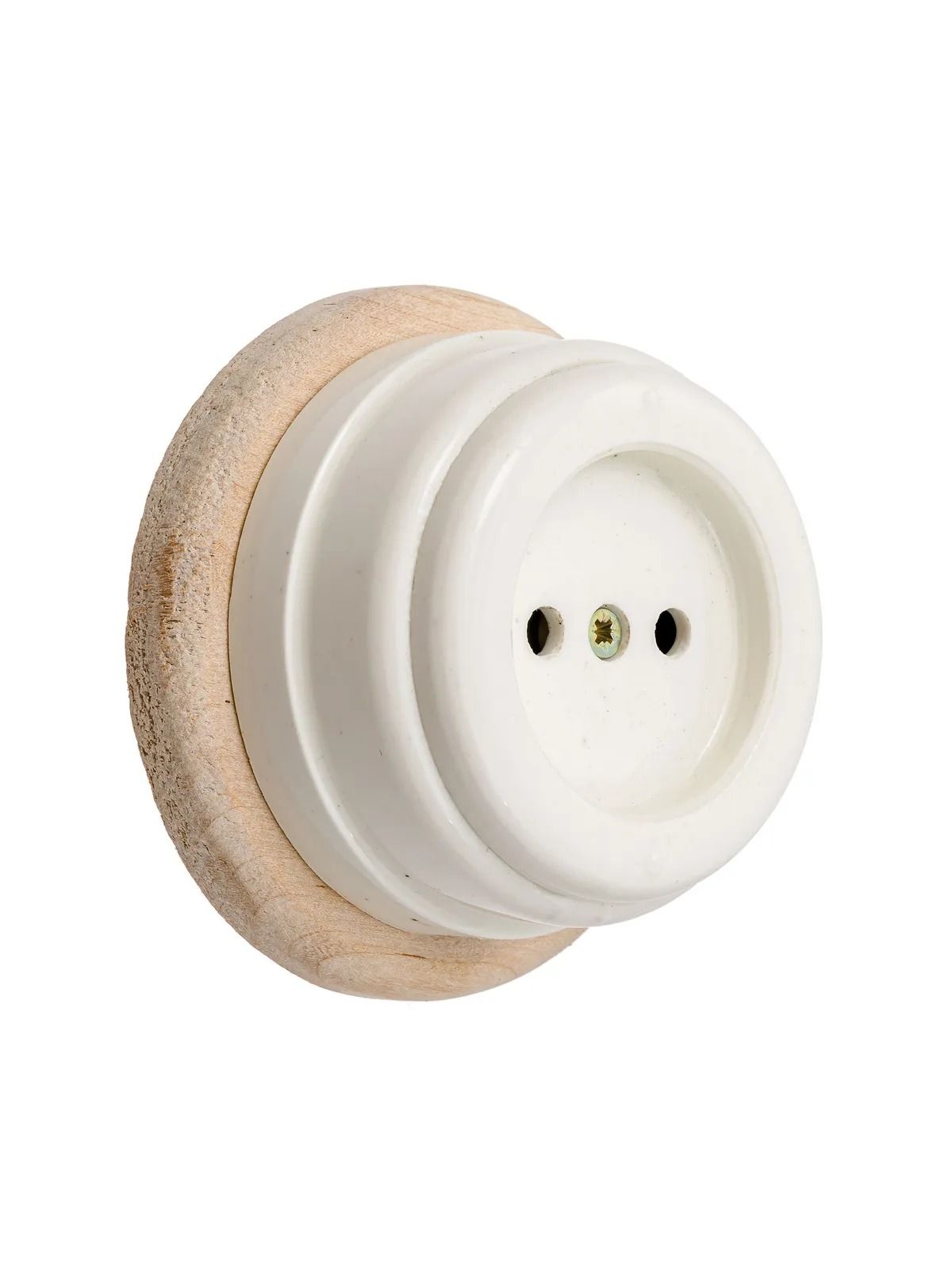

Электроустановочные изделия наружного монтажа обычно состоят из механизма, корпуса, клавиши (для выключателя).

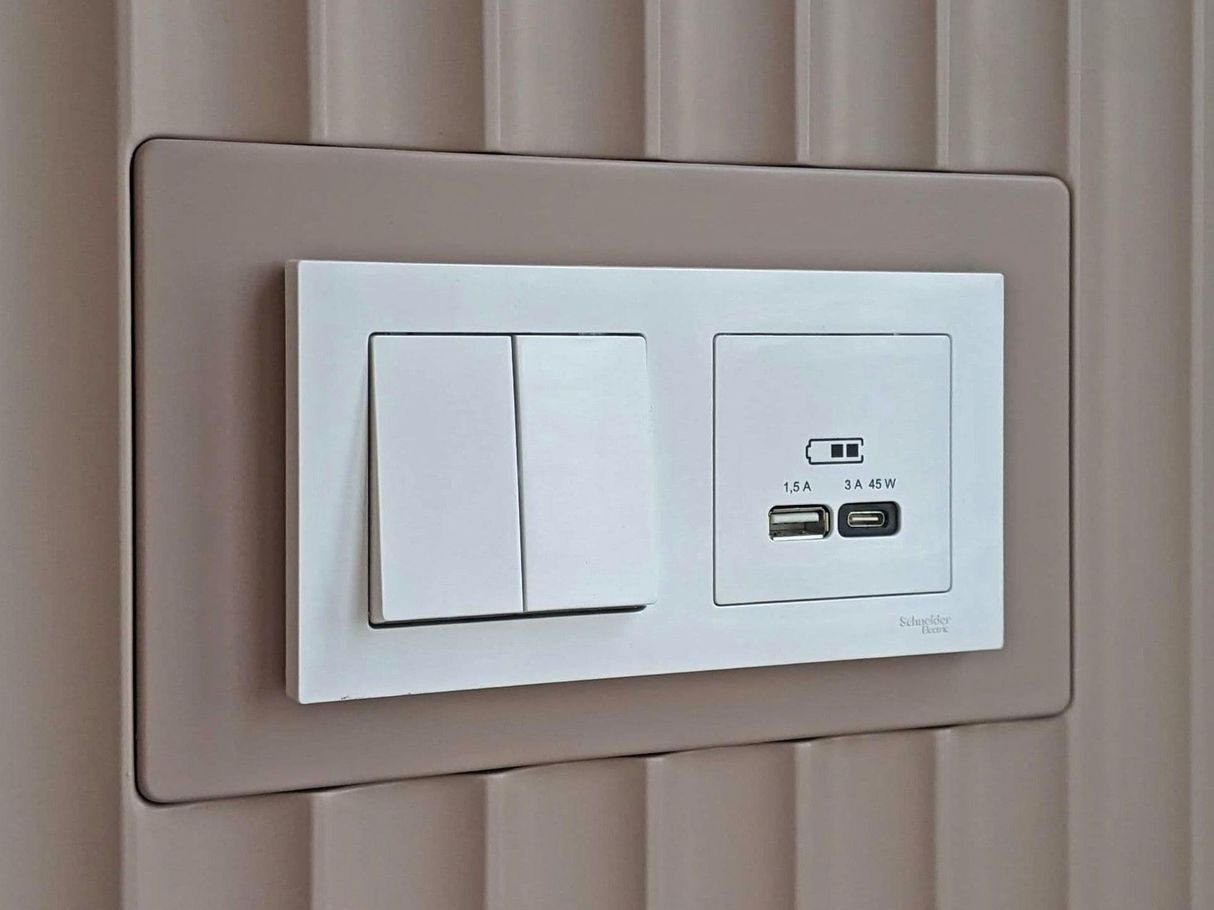

Выключатель

Выключатели служат для управления нагрузкой, в основном, освещением.

По исполнению бывают:
► клавишные балансирные (самые распространенные, придуманы компанией JUNG в 1968 году);

► клавишные самовозвратные (после нажатия клавиша возвращается в исходное положение, но положение контактов фиксируется);

► кнопочные;

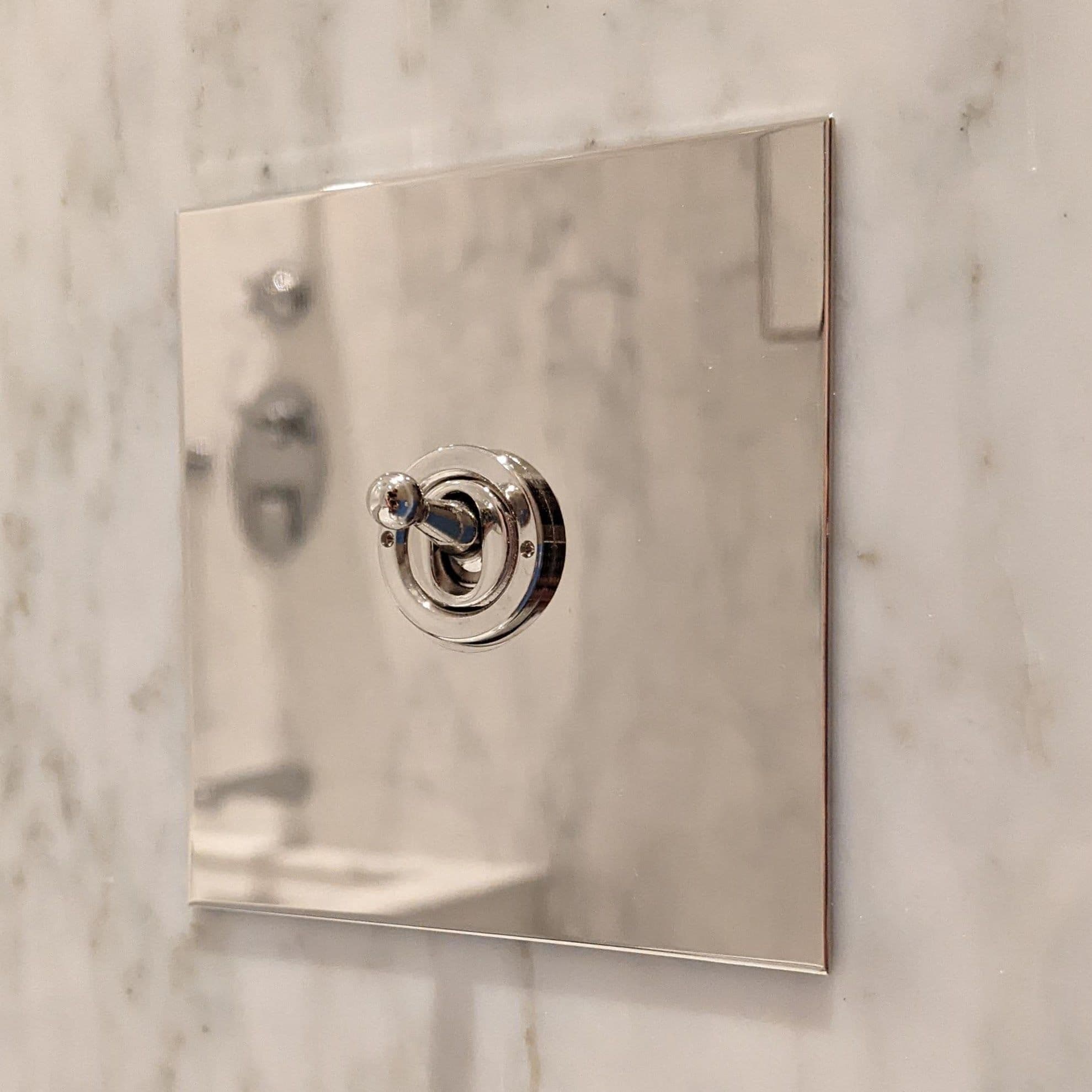

► тумблерные (с клювиком);

► сенсорные;

► поворотные (сейчас это только ретро-модели);

► со шнурковым приводом (очень редкая сегодня экзотика);

► карточные (для гостиниц, для управления путем вкладывания и извлечения пластиковой карты).

По механике работы бывают с фиксацией и без. Клавиши-кнопки (без фиксации) называют ещё звонковые, они обычно служат для управления устройствами автоматики и оповещения.

По функционалу бывают:

► выключатели (управляют светом с одного места);

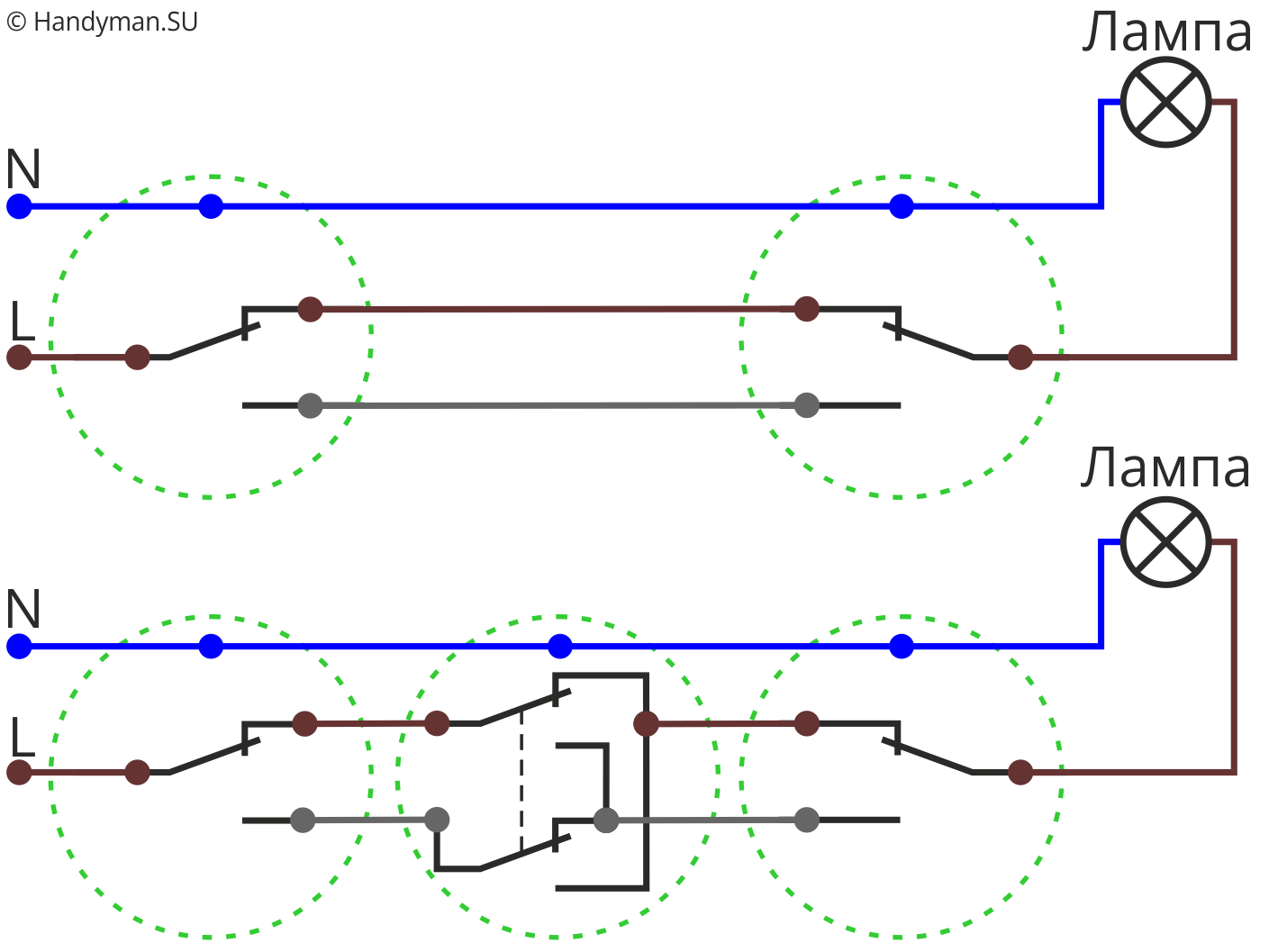

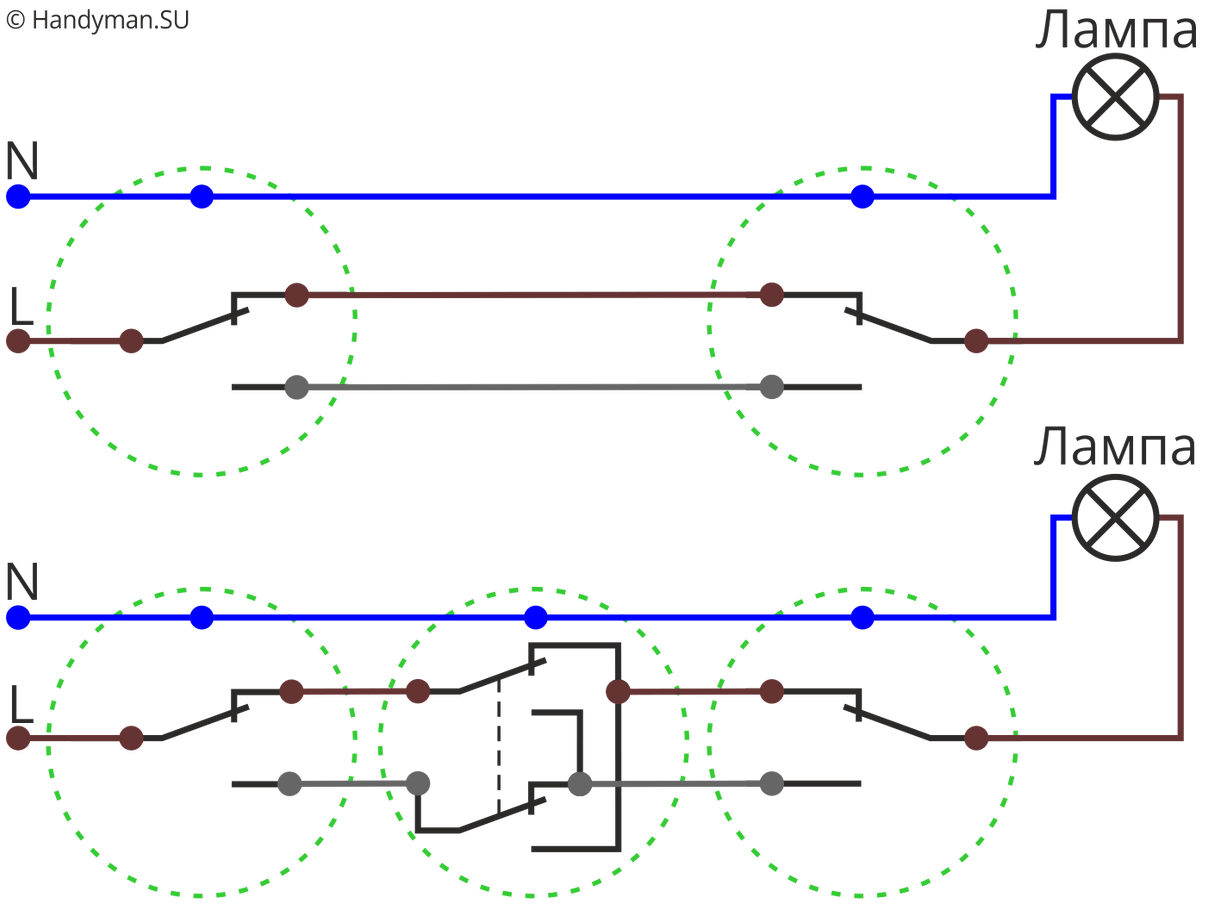

► переключатели (для управления светом из двух мест);

► перекрёстные переключатели (совместно с двумя переключателями служат для управления из третьего места и до бесконечности);

► жалюзийные, — для управления шторами, рольставнями, жалюзи, приводами окон. Обычно имеют две клавиши «открыть-закрыть», с взаимной блокировкой. Могут быть с фиксацией и без неё. Реже встречаются трёхклавишные, — в середине расположена клавиша «стоп».

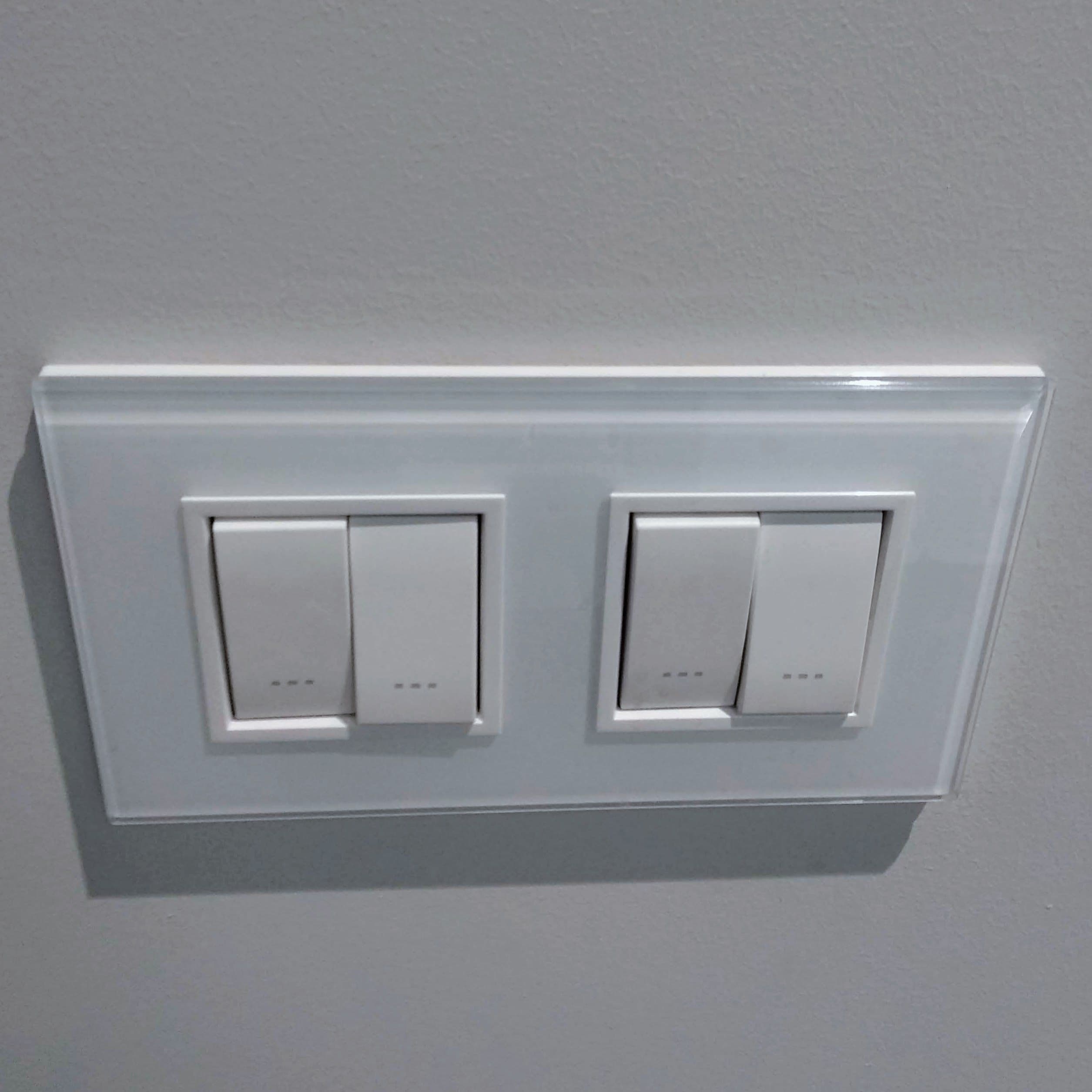

⚠️ Выключатели и переключатели бывают одно-, двух-, и трёхклавишные. Одно- и двухклавишные выключатели и переключатели есть во всех сериях ЭУИ любого производителя. Двухклавишные перекрестные переключатели есть не у всех производителей и не во всех сериях. Трехклавишные выключатели встречаются крайне редко. Это нужно учитывать на этапе проектирования, потому что Вы можете установить одну установочную коробку под двухклавишный перекрестный переключатель, а выбранной позже серии такого может не быть.

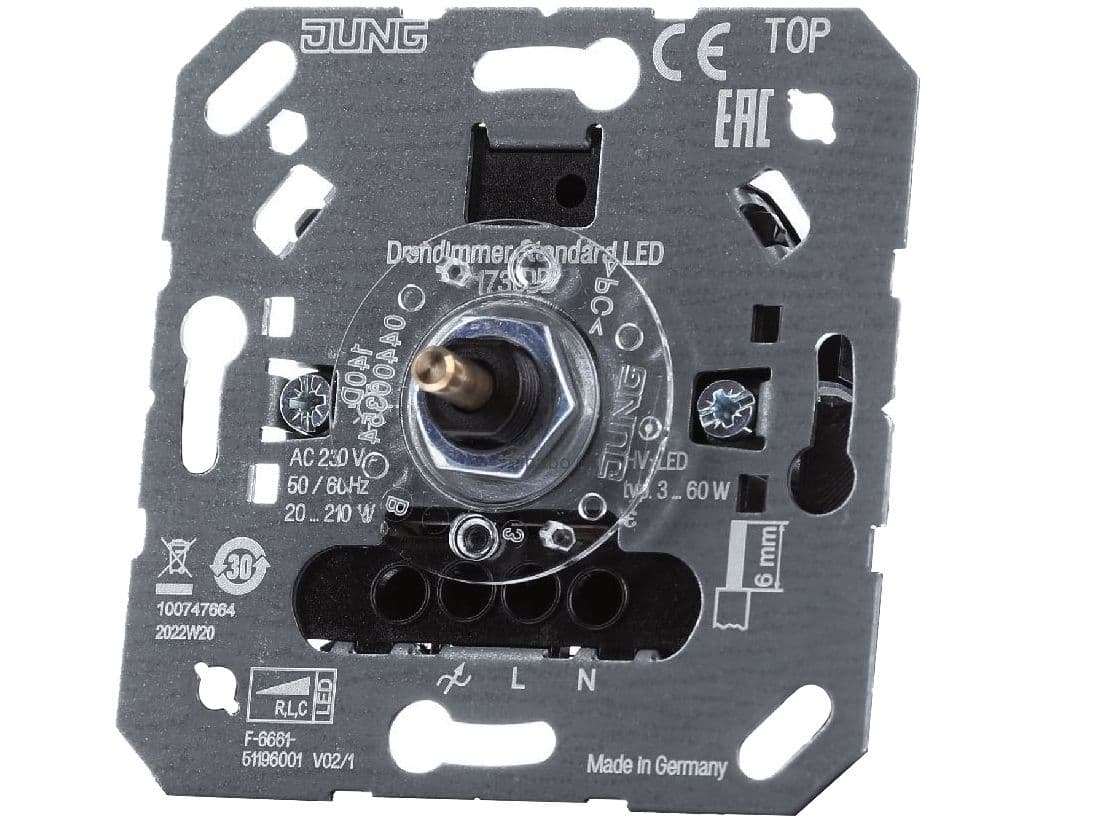

Диммер (Светорегулятор)

Диммеры (светорегуляторы) служат для регулировки мощности подключенных к ним источников света. Диммеры не регулируют напряжение, это регуляторы мощности — они меняют яркость ламп, отсекая части синусоиды (отрезая часть от каждого полупериода спереди или сзади).

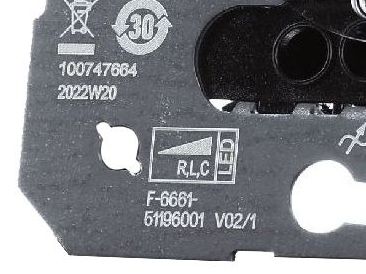

Так как нагрузка бывает резистивной R (лампы накаливания), индуктивной L (трансформаторы и дроссели), и емкостной С (электронные схемы питания источников света), то и регулировать её мощность нужно по-разному. Обычно на корпусе диммера или в его документации указаны типы нагрузки, с которыми он «умеет» работать.

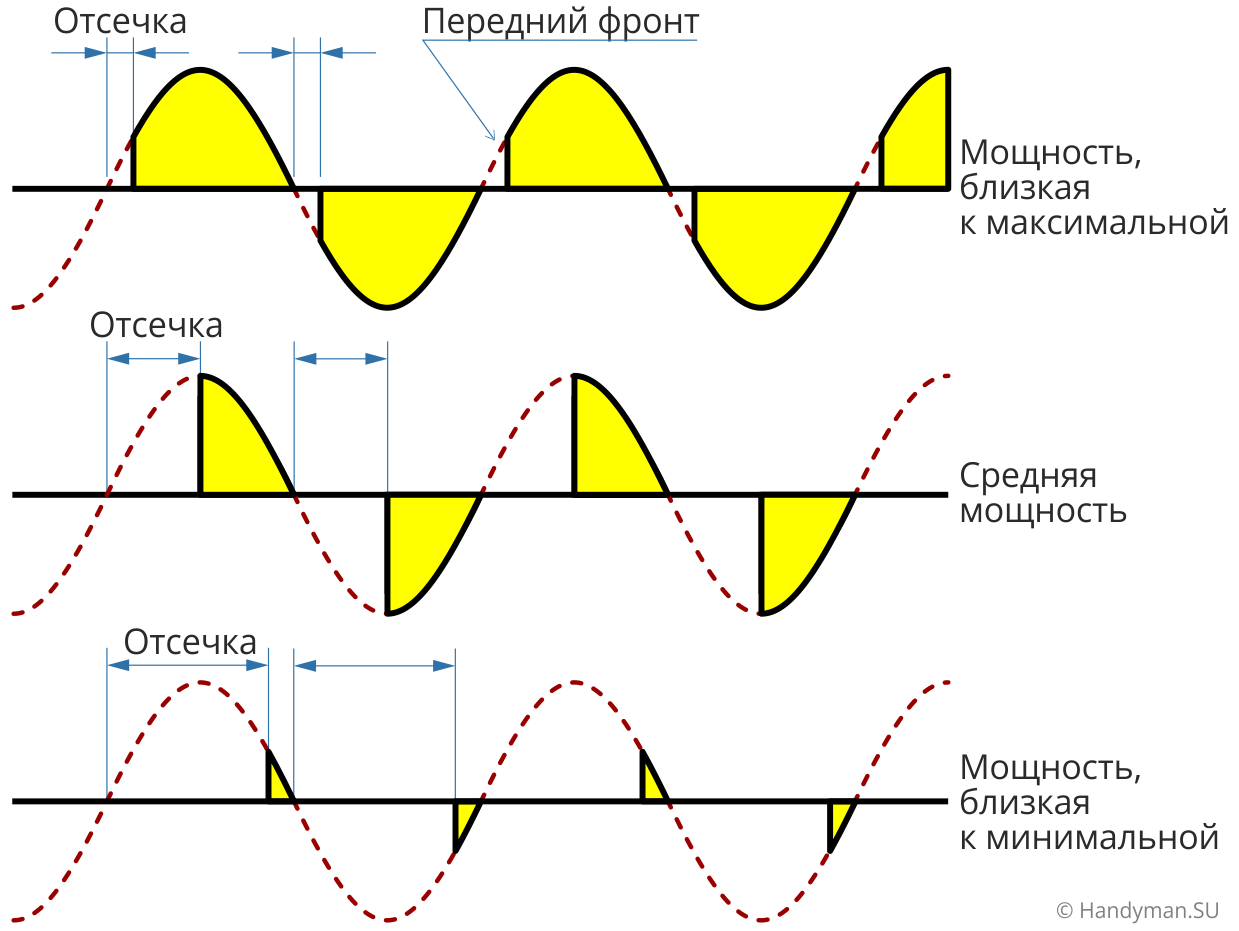

Самые распространенные и простые диммеры — с отсечкой по переднему фронту. Обычно они хорошо работают только с лампами накаливания.

Более дорогие модели имеют возможность выбора отсечки по переднему или по заднему фронту. А самые продвинутые модели при первом включении автоматически проверяют тип и мощность подключенной к ним нагрузки, и самостоятельно выбирают тип отсечки и другие параметры. Для ламп накаливания тип отсечки не имеет значения, но он бывает критичен для других типов нагрузок (низковольтных ламп с электронными трансформаторами, ЭПРА люминесцентных ламп, драйверов светодиодных источников света).

Также критична минимальная и максимальная мощность, на которую рассчитан диммер. Так, одна светодиодная лампа может оказаться слишком маленькой нагрузкой, и неверно выбранный диммер не сможет стабильно с ней работать (будет громко свистеть или жужжать, или лампа будет моргать), и наоборот, люстра на 45 ламп может быть слишком большой нагрузкой для диммера, и он уйдет в защиту или выйдет из строя. Поэтому при выборе диммера нужно внимательно изучить документацию — там указаны типы нагрузки, с которыми он может работать, а также минимальная и максимальная мощность для каждого типа нагрузки.

⚠️ Не все источники света можно регулировать! Если это возможно, на лампе, драйвере, или блоке питания должна быть надпись «диммируемый», «dimmable» или маркировка в виде регулятора.

Диммеры бывают поворотные, поворотно-нажимные и клавишные.

Как правило, диммеры выполнены в виде ЭУИ скрытого монтажа, или в виде отдельного устройства, обычно, модульного исполнения, для установки в щит. Диммеры постоянного тока для светодиодных лент обычно выполнены в отдельном корпусе.

Диммеры в виде ЭУИ бывают с нейтралью и без нейтрали. Диммеры с нейтралью питаются от сети, требуют обязательного подключения нейтрального проводника. Такие модели мощнее, чем диммеры без нейтрали. Зато последние можно установить взамен выключателя, даже в случае, если в установочную коробку не заведён нейтральный проводник.

Некоторые модели диммеров имеют возможность подключения «спутников», — ими можно управлять из нескольких мест. Спутниковое устройство может быть как специальным, повторяющим вид и функции основного диммера, так и обычной клавишей без фиксации. В последнем случае случае клавиша работает так — однократное нажатие включает или выключает свет, длинное нажатие при включённом свете меняет яркость ламп.

Диммеры также бывают сигнальными, например, с выходными интерфейсами 0–10В, DALI. Такие диммеры не имеют силовой части, а подают команды на внешние контроллеры, которые в свою очередь производят регулирование светового потока.

Для диммирования светодиодов применяют ШИМ-диммирование — это метод регулирования яркости источника света, с помощью сигналов широтно-импульсной модуляции (ШИМ). Диммирование с помощью ШИМ предполагает быстрое переключение электрического сигнала между состояниями включено-выключено, эффективно снижая среднюю мощность. Переключение происходит с частотой 1250 раз в секунду и более, при такой частоте мерцание света невозможно увидеть, оно не влияет на зрение и самочувствие человека. При использовании ШИМ-диммирования необходимо применять специальные блоки питания и драйверы с ШИМ фильтром, или использовать отдельные ШИМ фильтры. Фильтр минимизирует звуковой шум от блока питания при совместной работе с ШИМ-диммером или RGB-контроллером.

DALI

Речь не про испанского живописца, работавшего в стиле сюрреализма. DALI — это цифровой протокол управления освещением (Digital Addressable Lighting Interface).

Любое оборудование, поддерживающее интерфейс DALI, может связываться с шиной DALI. DALI-контроллеры могут запрашивать состояние и диктовать команды каждому осветительному прибору, группе приборов, или всем приборам одновременно, используя двунаправленный обмен данными. В качестве автономной системы в одной DALI-линии могут работать до 64 независимых устройств. Количество адресов в системе можно увеличить до 12800.

Шина DALI представляет собой двухпроводную линию, которую можно прокладывать вместе с силовыми линиями, в том числе внутри одного кабеля и без экранирования. Обычно используют пятипроводный кабель сечением 1,5 мм² — три силовых провода (фаза, нейтраль, земля) и два сигнальных (DALI). Рабочее напряжение шины обычно 16 В. При подключении устройств DALI нет необходимости соблюдать полярность. Допускается любая смешанная топология сети, но без закольцовывания, и не требуется наличия терминаторов на концах линии. Максимальная длина кабеля при сечения 1,5 мм² — 300 м.

С помощью шины DALI можно управлять включением/выключением, яркостью (диммирование), цветовой температурой (теплый/холодный), цветом (RGB, RGBW), если это позволяет источник света.

Также каждое исполнительное устройство может участвовать в одной или нескольких сценах (максимум 16 сцен). Сцена в DALI — это предварительно заданное на этапе конфигурирования состояние устройства (включено/выключено, установлена определенная яркость, цвет). Команды световых сцен выполняют устройства, у которых в памяти записан номер вызываемой сцены.

Также контроллер DALI имеет возможность получения обратной связи, отправляя запрос состояния исполнительного устройства. При получении запроса устройство передает свое состояние: исправно/неисправно, включено/выключено, уровень освещенности и другие.

Степень защиты оболочки IP (Ingress Protection Code)

По степень защиты оболочки IP ЭУИ бывают в обычном исполнении IP20 (для сухих помещений), и влагозащищенные — IP44 (для помещений с повышенным количеством влаги и пыли), IP54 и IP65 (для улицы, производств, а также помещений с постоянным повышенным количеством влаги и пыли). Также, это важный показатель при выборе монтажных, распределительных коробок, щитов и шкафов. Ниже я приведу наиболее часто встречающиеся степени защиты.

Код имеет вид IPXX, где на позициях X находятся цифры либо символ X, если степень не определена.

Первая цифра — это защита от проникновения посторонних предметов:

2 — защищено от доступа к опасным частям пальцем;
4 — защищено от доступа к опасным частям проволокой;
5 — пылезащищённое. Некоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства. Полная защита от контакта;
6 — пыленепроницаемое. Пыль не может попасть в устройство. Полная защита от контакта.

Вторая цифра — защита от проникновения воды:

0 — Защита отсутствует
4 — Защита от брызг, падающих в любом направлении.
5 — Защита от струй воды (сопло 6,3 мм) под давлением в 30 кПа на корпус с любого направления.
6 — Защита от мощных струй воды (сопло 12,5 мм) под давлением в 100 кПа на корпус с любого направления.
7 — Кратковременное погружение на глубину до 1 м длительностью не более 1 минуты При кратковременном погружении вода не попадает в количествах, нарушающих работу устройства. Постоянная работа в погружённом режиме не предполагается.
8 — Погружение на глубину более 1 метра длительностью более 30 минут. Устройство может работать в погружённом режиме. Однако для некоторых типов оборудования это может означать, что вода может проникнуть внутрь не оказывая вредного воздействия.

Блок питания

Блоки питания в электрике служат для понижения сетевого напряжения, его выпрямления и стабилизации. Блоки питания используют там, где нужно пониженное напряжение. В основном, это импульсные источники питания.

Обычно используются стандартные напряжения:
12 В постоянного тока — для питания светодиодных лент и ламп;
24 В постоянного тока — для питания светодиодных лент, оборудования автоматики, и т.д.;
48 В постоянного тока — для питания трековых светильников.

Напряжение на выходе блока питания должно соответствовать напряжению питания нагрузки. Например, для светодиодной ленты на 24 вольта можно использовать только блок питания на 24В.

В блоке питания напряжение является константой, а ток может меняться. У блока питания есть максимальный рабочий ток. Частый вопрос — можно ли подключить, например, к блоку питания на 10 А нагрузку 2 А. Ответ — да, можно, блок питая отдаст ровно столько, сколько потребляет нагрузка, главное, чтобы ток нагрузки не превышал рабочий ток блока питания. Если к тому же блоку питания на 10А подключить нагрузку больше 10 А, блок питания уйдёт в защиту — снимет напряжение, подождёт полсекунды, снова подаст питание (вдруг за это время нагрузка вернулась в норму?), и так циклы будут повторяться постоянно, пока блок питания не отключить от питания на входе, или не отключить сверхнагрузку на его выходе.

Так как ток умноженный на напряжение — это мощность, то важный параметр блока питания — его мощность. Нельзя подключать нагрузку, превышающую мощность блока питания. Наоборот, мощность источника питания должна быть на 20-30% больше мощности подключаемой нагрузки. Резерв мощности необходим для устойчивой работы в режиме пускового тока.

Качественные блоки питания имеют автоматическую самовосстанавливающуюся защиту от перегрузки и короткого замыкания.

📌 При возможном выборе, всегда нужно отдавать предпочтение питанию с бо́льшим напряжением. Потому что при равной мощности нужен меньший ток. Светодиодная лента мощностью 72 Вт на 24 В потребляет ток 72 ÷ 24 = 3 А, а светодиодная лента той же мощностью на напряжение 12 В потребляет ток 72 ÷ 12 = 6 А. А чем больше ток, тем толще нужны провода, чтобы избежать потери напряжения, которая идёт на их нагрев. Особенно актуально это становится, когда блок питания удалён от нагрузки, например, расположен в щите, а нагрузка, — в другом помещении.

Если после блока питания предполагается ШИМ-диммирование, необходимо использовать блоки питания, рассчитанные на это. Для использования с диммерами/контроллерами ШИМ есть блоки питания, подходящие для тихих и для шумных мест. Последние при сильном диммировании хорошо слышны в тишине — они издают характерный шум, но стоят дешевле тихих. Также возможно применять отдельные ШИМ фильтры. Фильтр ШИМ согласует источник питания с ШИМ-нагрузкой для уменьшения уровня шума блока питания и позволяет работать с блоками питания, не рассчитанными для подключения ШИМ-нагрузки.

Драйвер

Драйвер — источник постоянного тока, преобразующий напряжение питающей сети в постоянный стабилизированный ток. Драйверы применяют для питания светодиодных источников света. Напряжение на выходе драйвера не является константой, и может составлять от нескольких вольт до сотен. При этом диапазон изменения напряжения не бесконечен, он всегда указан на корпусе драйвера.

Для примера, возьмём драйвер с характеристиками 500 мА, 17–24 В, 12 Вт. Маркировка означает, что драйвер рассчитан на постоянный ток 500 мА и максимальную нагрузку 12 Вт (24 В · 0,5 А = 12 Вт). Если нагрузка будет меньшей мощности, драйвер будет сам снижать напряжение, поддерживая ток 500мА постоянным. Если нагрузка будет меньше минимальной (17 В · 0,5 А = 8,5 Вт), напряжение будет снижено до минимума 17 В, а ток всё равно будет превышать 500 мА, драйвер уйдёт в защиту. Также, если напряжение достигнет максимума 24 В, а ток все равно будет ниже 500 мА, драйвер тоже уйдет в защиту.

📌 Ток драйвера должен точно соответствовать току светодиодного светильника, который он питает. Напряжение, указанное для конкретного светильника, должно быть быть в рабочем диапазоне драйвера.

Драйверы могут иметь возможность диммирования. При этом возможны разные варианты регулирования (по фазе, DALI, 1–10 В).

Существуют драйверы с фиксированным выходным током и универсальные, с возможностью выбора тока. Для этого обычно используется набор перемычек или переключателей.

Прочие термины

УК — Управляющая компания (разговорное) — это бытовой термин, настоящее название Управляющая организация.

Управляющая организация — Юридическое лицо для управления, эксплуатации, технического и санитарного содержания многоквартирных домов на основе возмездного договора с собственниками. Целью деятельности управляющей организации является поддержание нормального технического состояния общего имущества многоквартирных жилых домов и их составных частей, а также обеспечение возможности использования общего имущества по его назначению.

ППР — Планово-профилактические работы — это комплекс организационных и технических мероприятий по систематическому уходу, надзору, эксплуатации и ремонту технологического оборудования, направленных на предупреждение преждевременного износа деталей, узлов и механизмов и содержание их в работоспособном состоянии.

Главный энергетик — Инженерная должность, организует технически правильную эксплуатацию и своевременный ремонт энергетического оборудования и энергосистем, бесперебойное обеспечение электроэнергией. Организует разработку мероприятий по предотвращению аварий. Относится к категории руководителей.

P.S. Большое спасибо Олегу Владимировичу Лебедеву AKA Белый Кот за вычитку статьи и идеи для её тем.

© Handyman SU 2017 - 2025
