Монтаж телевизора Samsung The Frame

The Frame — серия телевизоров Samsung с креплением к стене без зазора. Именно поэтому возникает ряд особенностей, которые следует учитывать. Хочу поделиться наработками по монтажу таких телевизоров.

Для монтажа нам понадобятся:

✔️ Два человека (обязательно);

✔️ Перчатки, каждому по паре и по размеру — у этой модели нет плёнки или монтажных накладок на экране, каждое касание оставит след. Я рекомендую тонкие перчатки из полиэстера или нейлона с полиуретановым или латексным покрытием в области кончиков пальцев и ладонной части, для точных работ;

✔️ Шуруповёрт/дрель или перфоратор (зависит от материала стены);

✔️ Карандаш, рулетка, ухватистая отвёртка с жалом PH2, лазерный (предпочтительно) или точный пузырьковый уровень;

✔️ подготовленное место монтажа. Крайне желательно, — со скрытым каналом для прокладки кабеля от телевизора до его внешнего блока.

Блок One Connect

Телевизор двухблочный, состоит из панели (матового безбликового QLED дисплея) и блока One Connect.

Приемник сигналов от пульта дистанционного управления находится в нижней части панели (дисплея), поэтому физическое расположение блока One Connect не влияет на управление, он может располагаться на полке рядом, в шкафу, или даже в другом помещении.

Сама панель не имеет входов и выходов (на некоторых моделях сзади есть один разъём USB-C, только для подключения камеры). Все интерфейсы находятся на блоке One Connect:

► четыре порта HDMI,

► два порта USB 2.0,

► Ethernet (LAN),

► антенный вход,

► слот CI,

► цифровой оптический аудиовыход.

Порт HDMI 3 имеет технологию HDMI eARC, к нему подключаем звуковую панель (саундбар), при наличии таковой.

Беспроводные каналы связи - WiFi5 и Bluetooth BT5.2.

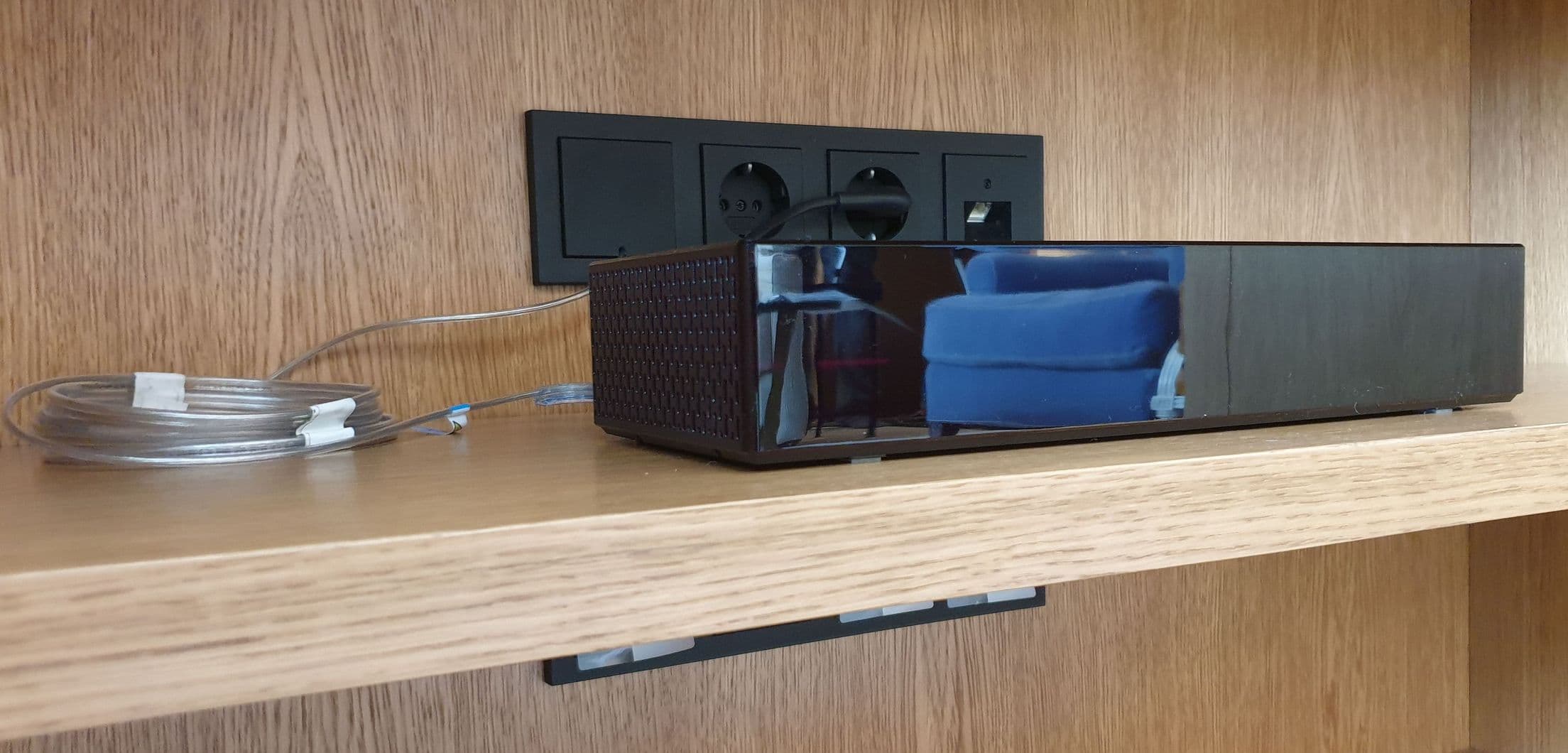

ℹ️ Габариты блока One Connect составляют Ш 348 × В 60,4 × Г 136,9 мм. При выборе глубины полки для размещения блока нужно учесть, что разъём кабеля One Invisible Connection торчит сзади блока на 50 мм + ещё 25–50 мм на изгиб оптического кабеля.

📚 Двухблочная система — не новинка, ещё в далеком 2005 году такую компоновку имел плазменный Pioneer PDP-506XDE. Телевизоры LG серий M3 (2023 года) и M4 (2024 года) имеют отдельный от дисплея блок Zero Connect, который вообще не подключается проводами к дисплею, а отправляет звук и изображение 4K по беспроводной связи. Отдельный блок Slim One Connect есть также у телевизоров Samsung флагманской серии S95 (ℹ️ подробнее). Но он отличается от блока One Connect для The Frame.

Кабель One Invisible Connection

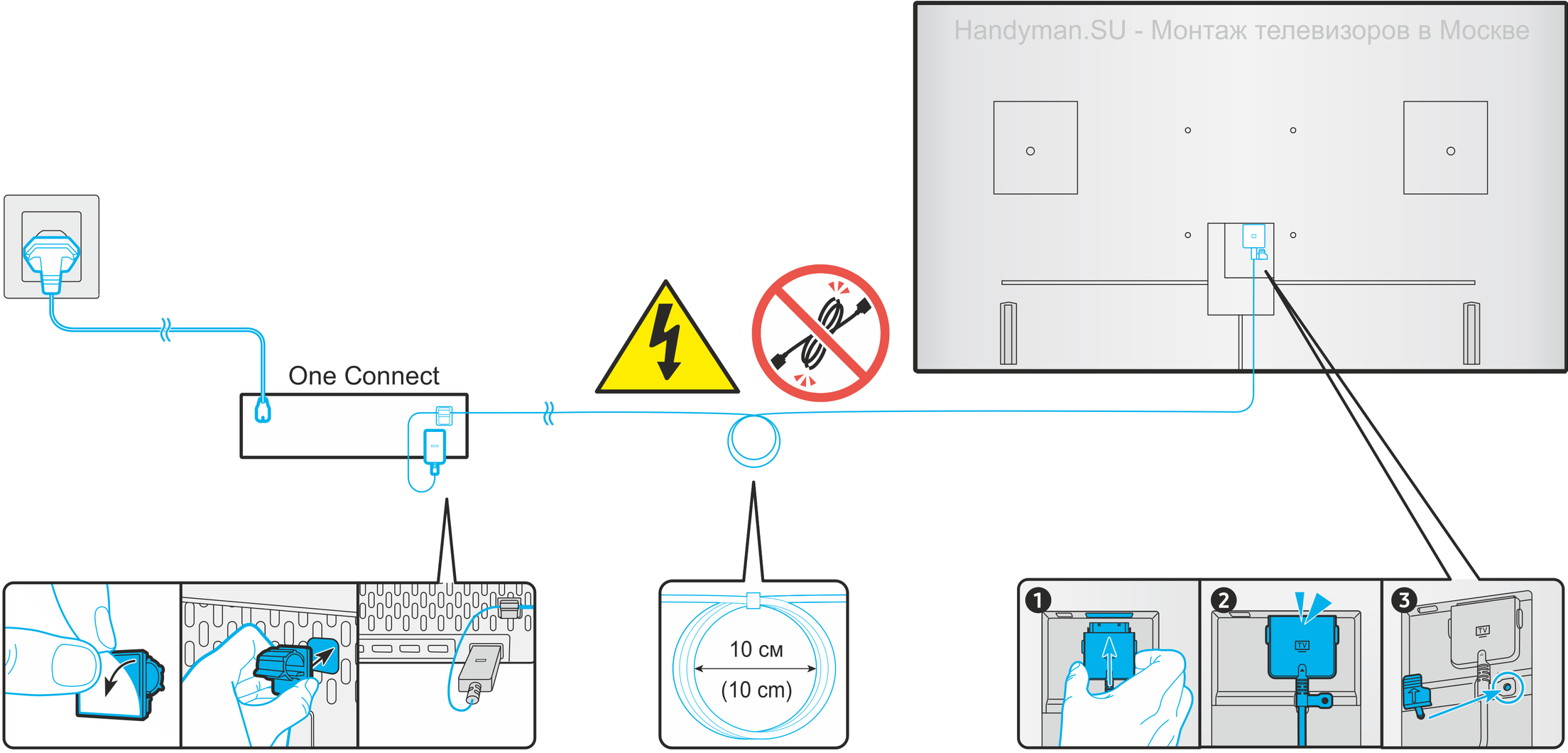

В электрическую розетку включается только блок One Connect, а от него к дисплею идёт один тонкий кабель “One Invisible Connection”.

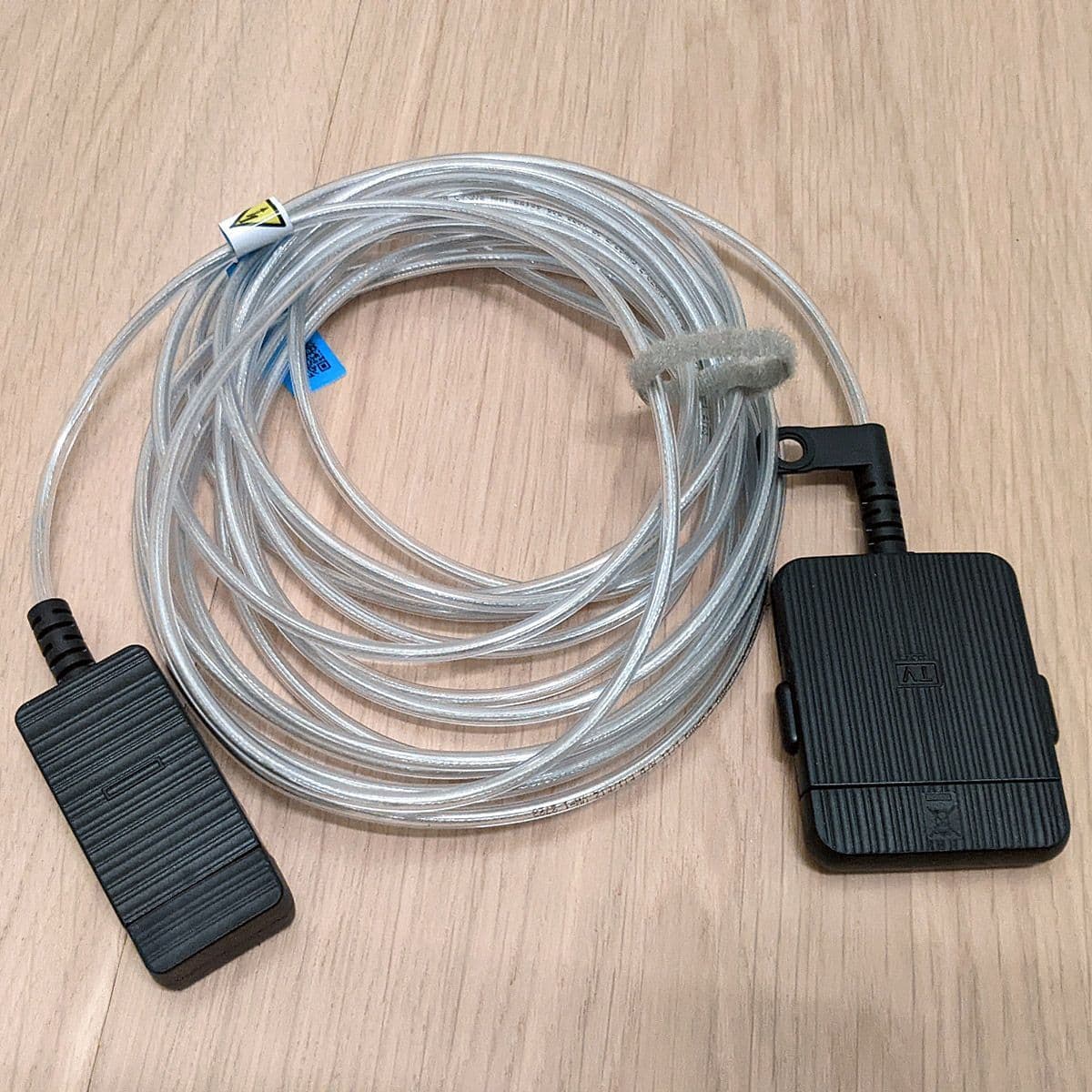

Кабель этот непростой — под прозрачной оболочкой находятся провода питания панели и несколько тончайших стеклянных световодов. Внутри каждого разъёма находится электронная схема, которая передаёт и принимает данные по оптоволоконному кабелю с пропускной способностью 40 гигабит в секунду. Перегибать, натягивать его недопустимо. По этому же кабелю также подается питание на телевизор. Кабель имеет прозрачную изоляцию, что позволяет ему сливаться со стеной при открытой прокладке.

Диаметр кабеля — около 4 миллиметров, но разъёмы весьма габаритные и неразборные, для скрытой прокладки нужен хороший свободный кабелепровод.

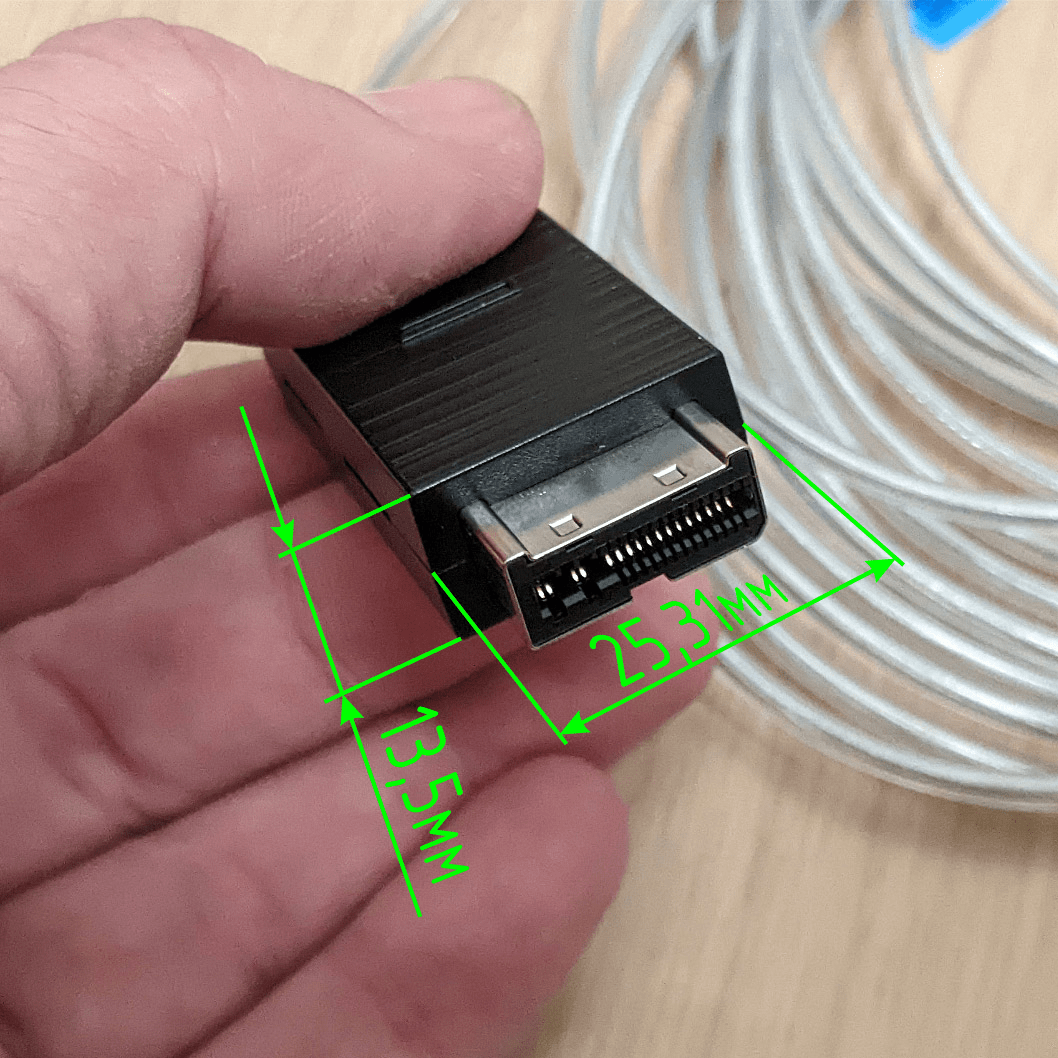

Как видите, у кабеля два разных разъёма, причём меньший, который вставляется в блок One Connect, имеет размеры Д 52,4 × Ш 25,31 × В 13,5 мм. Его нужно очень аккуратно протащить через кабелепровод, не перегибая кабель. Для комфортной прокладки я рекомендую использовать канал из ПВХ трубы 40 мм, или кабель-канал размером 40×25, 40×40, 40×60.

Учтите, что кабель не пройдет через гофротрубу 32 мм, так как ее внутренний диаметр чуть более 24 мм. А именно её часто используют в качестве кабелепровода. ПВХ/ПП труба диаметром 32 мм с толщиной стенки 1 мм имеет внутренний диаметр 30 мм, и разъём в ней теоретически должен пройти, но по опыту зарубежных коллег может и застрять.

Учитывайте, что разъём ещё и длинный, придётся позаботиться о достаточном пространстве для поворота при вводе в канал и выводе за телевизором, не заламывая и не перегибая при этом кабель.

⛔ Не пытайтесь разобрать разъёмы, — внутри корпуса находится сложная печатная плата, и она намертво присоединена к нескольким световодам.

Кабель из комплекта имеет длину 5 метров, вместо него можно купить 15-метровый, и установить внешний блок не рядом с телевизором, а в отдельном медиа-шкафу или отдельном помещении, как я рассказал в другой статье.

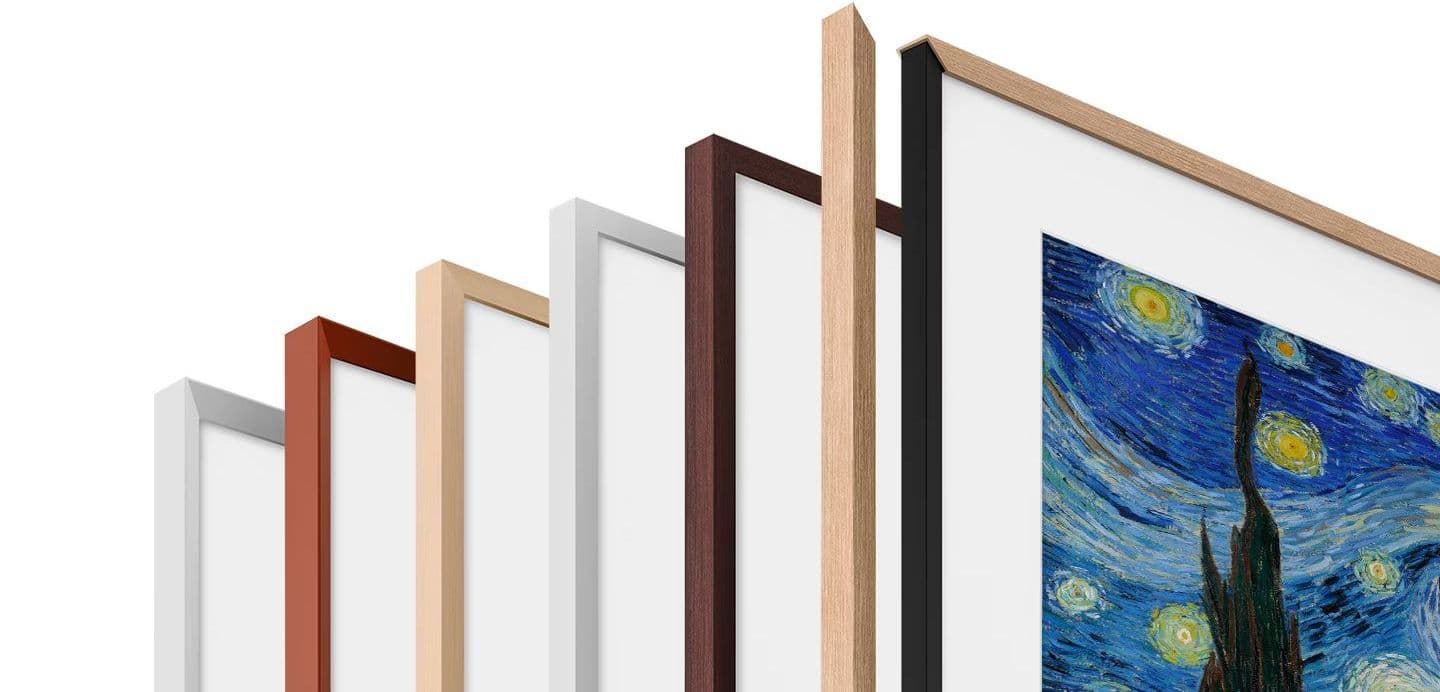

Сменные рамки

Чтобы телевизор смотрелся как картина, можно добавить багет — сменные рамки, которые лучше всего подойдут дизайну вашего дома. Samsung предлагает рамки двух видов: «Модерн» — рамки в современном стиле, под светлое дерево, коричневого, и белого цветов; «Объемная» — классические рамки со скошенными под углом 45° внутренними гранями в кирпично-красном и белом цветах. Рамки магнитные, поэтому установить их легко самостоятельно.

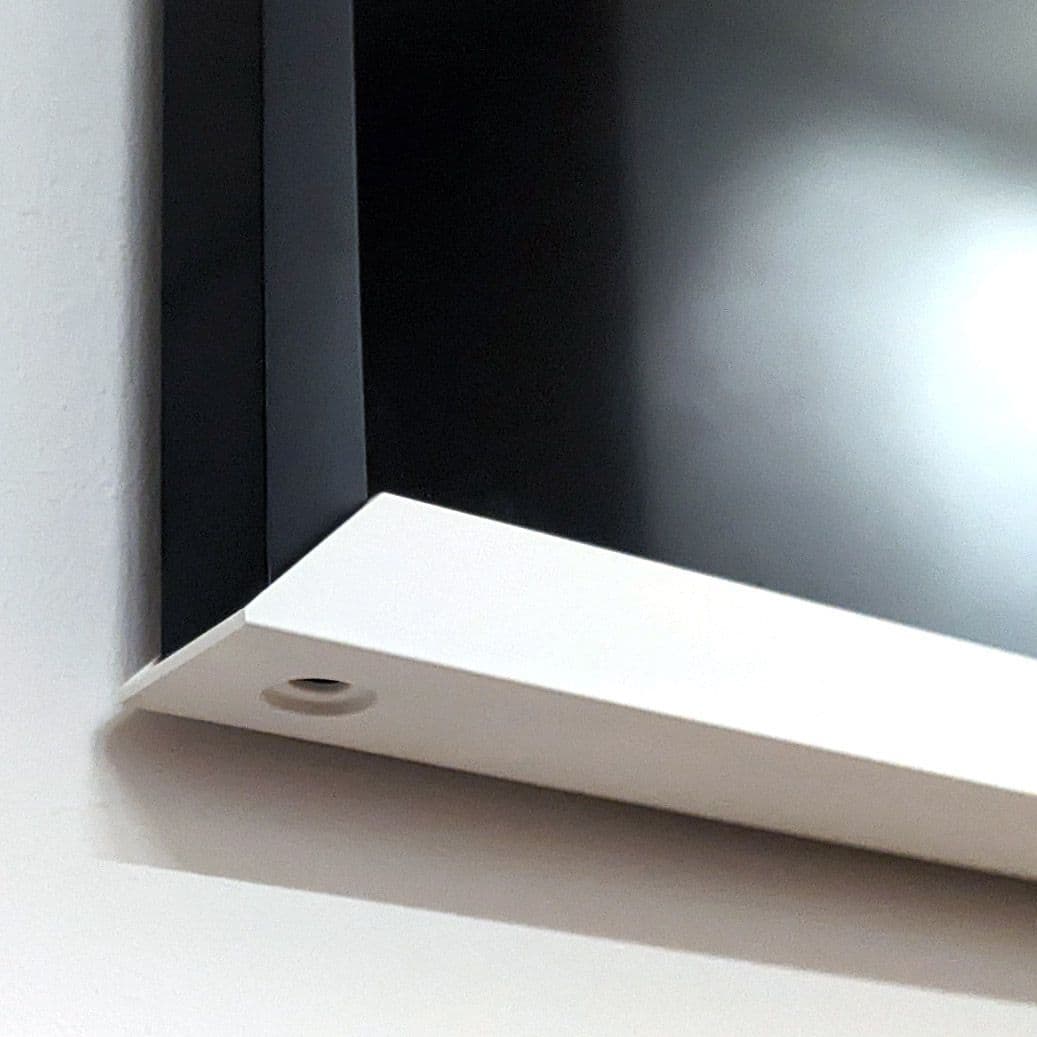

Рамки магнитные, поэтому установить их легко самостоятельно. Сначала устанавливается нижняя и верхняя рамки, затем боковые. На нижней части рамки есть вырез под ИК приемник, на правой части — логотип. После установки рамки фиксируются сзади четырьмя уголками, и снизу четырьмя клипсами в отверстия. Уголки и клипсы — чёрного цвета, сбоку их немного видно. Их, в принципе, можно не ставить, тогда рамка будет держаться на магнитах, и останется быстросъёмной.

Продаются рамки отдельно. И тут есть нюанс — в зависимости от года выпуска телевизора форма рамки может отличаться. Поэтому Вам нужно убедиться, что рамка предназначена для вашей модели телевизора.

Год выпуска зашифрован в маркировке телевизора и рамок: у телевизора — это 9-ый символ (QE85LS03BAUXRU), у рамки — это 4-ый символ (SCFT32ST/RU).

B - 2022
A - 2021
T - 2020
R - 2019
N - 2018

Эти буквы в маркировке телевизора и рамки должны совпасть.

Где посмотреть модель и год выпуска телевизора Samsung? Полезное видео:

Настенное крепление

Настенное крепление входит в комплект телевизора, докупать для крепежа на стену ничего не нужно.

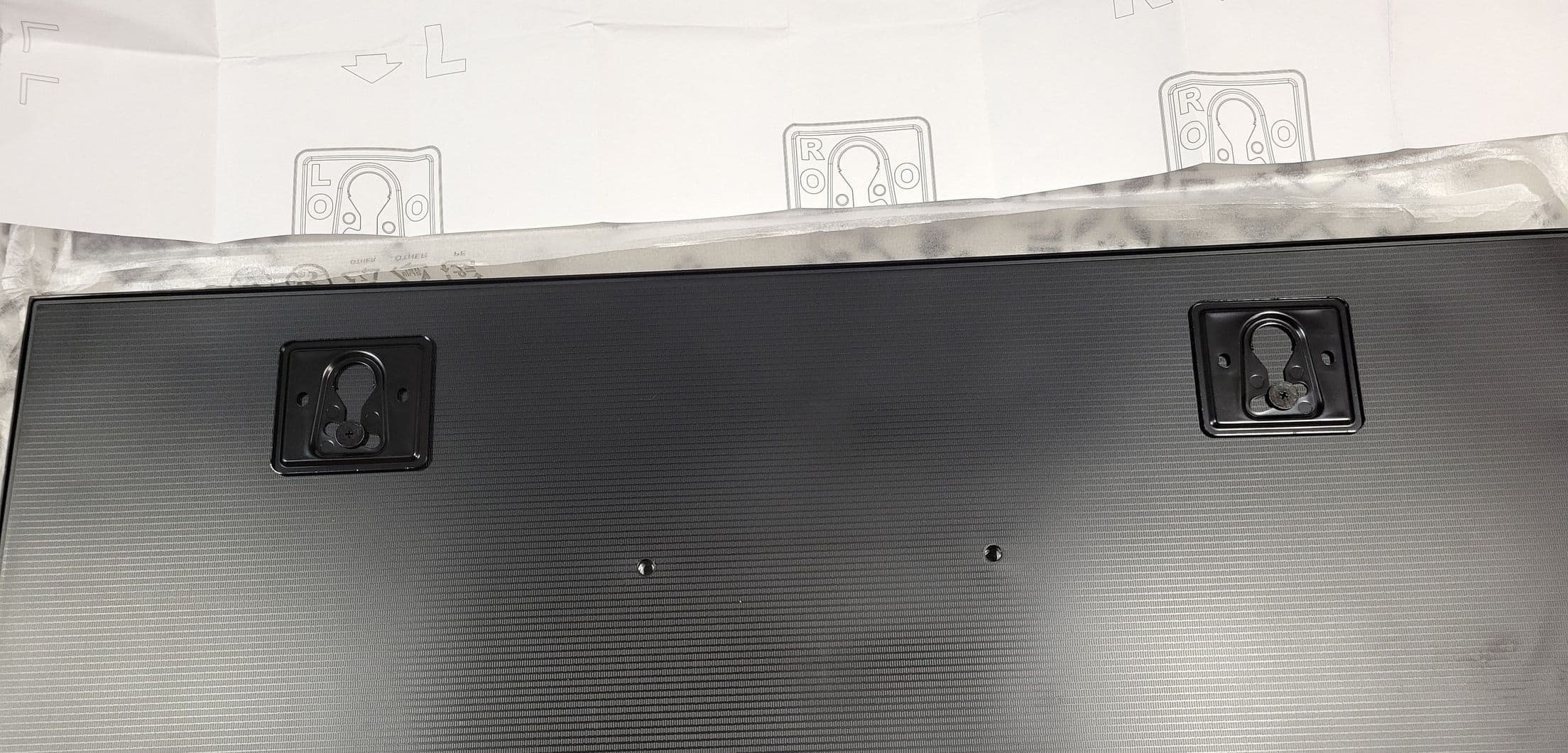

У телевизоров с диагональю 32 и 43 дюйма крепление представляет собой два «уха», каждое из которых крепится к стене двумя шурупами (входят в комплект). Телевизор просто одевается на «уши», внизу опираясь на стену корпусом.

Для использования, например, в качестве рекламного дисплея, телевизор с диагональю 43 дюйма можно повесить вертикально, для этого на корпусе есть еще одно отверстие.

Крепление настолько близко прилегает к корпусу телевизора, что нужно использовать родные шурупы из комплекта — они имеют увеличенные по диаметру, но очень плоские головки. Для их установки понадобится отвертка или бита PH2.

📌 Также можно использовать шурупы универсальные 5×70 мм совместно с плоскими шайбами 8 мм. Для их установки понадобится отвертка или бита PZ2.

⛔ «Глухари» (сантехнические шурупы с шестигранной головкой под ключ) не подойдут, — они упрутся в корпус телевизора).

По той же причине, никаких выступающих частей на стене быть не должно. Включая электроустановочные изделия. Если под телевизор заложены розетки, их необходимо демонтировать совсем.

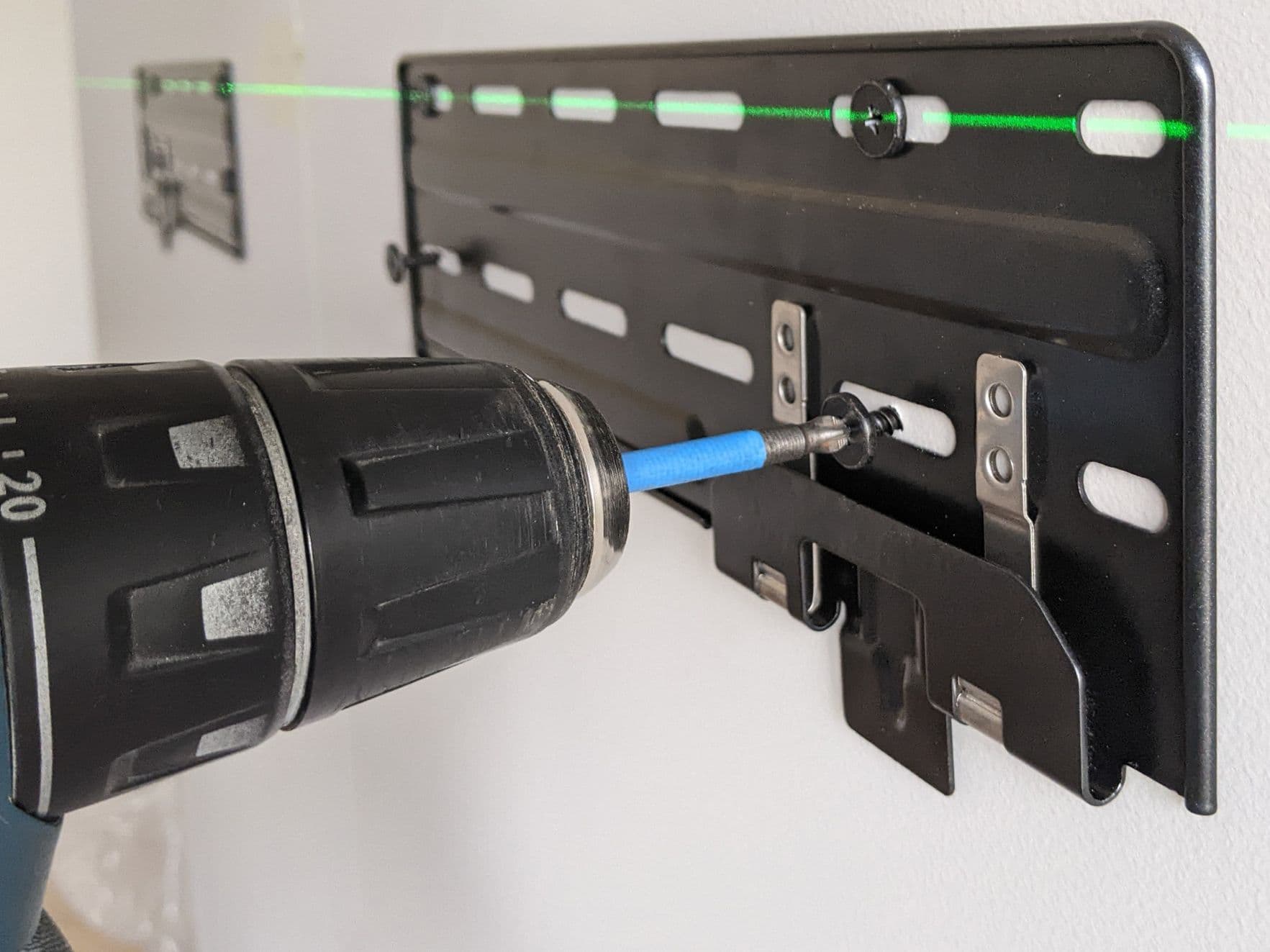

Настенное крепление Slim Fit

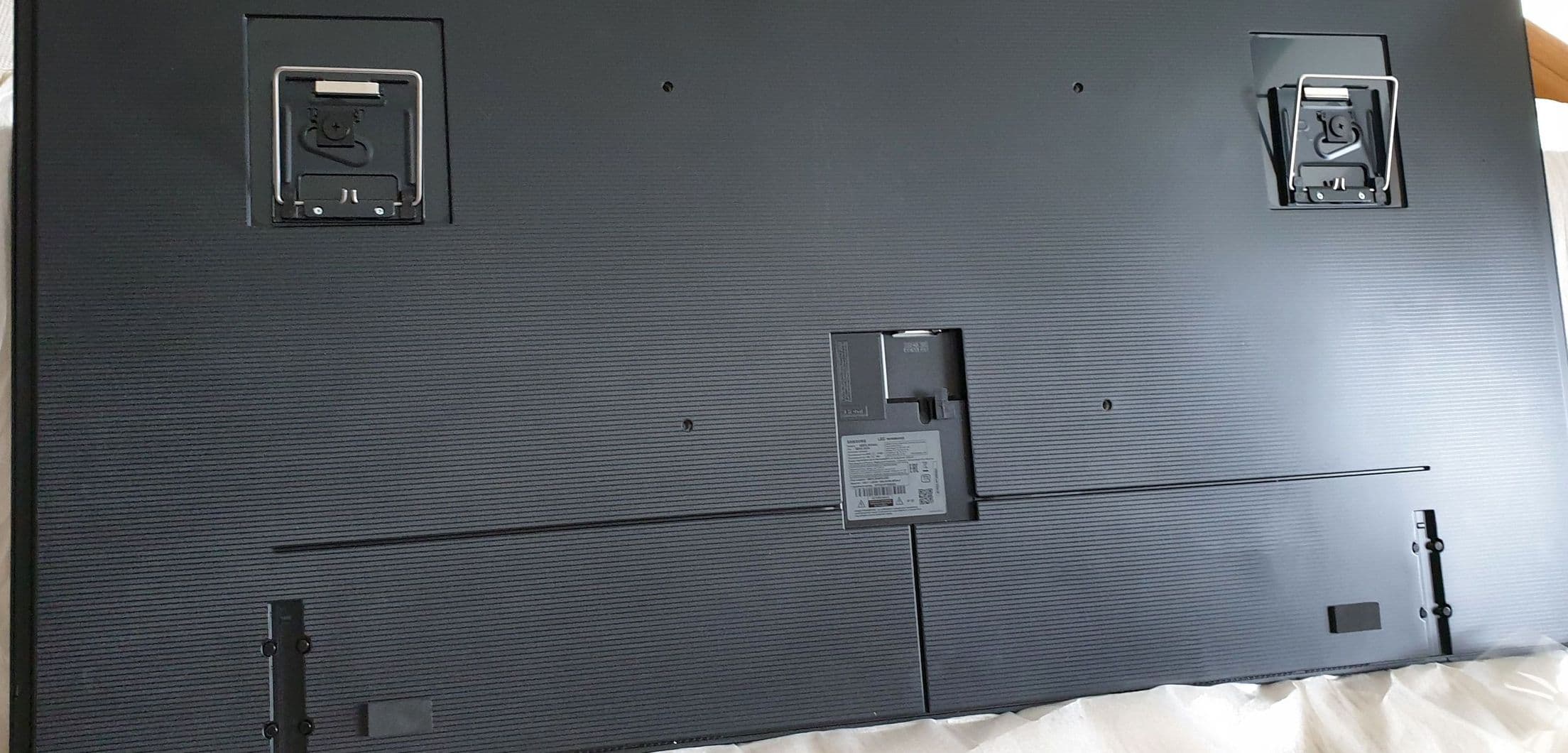

Телевизоры с диагональю от 50'' до 85'' имеют в комплекте более сложное крепление Slim Fit. Оно также плотно прилегает к корпусу, поэтому всё вышесказанное относится и к нему.

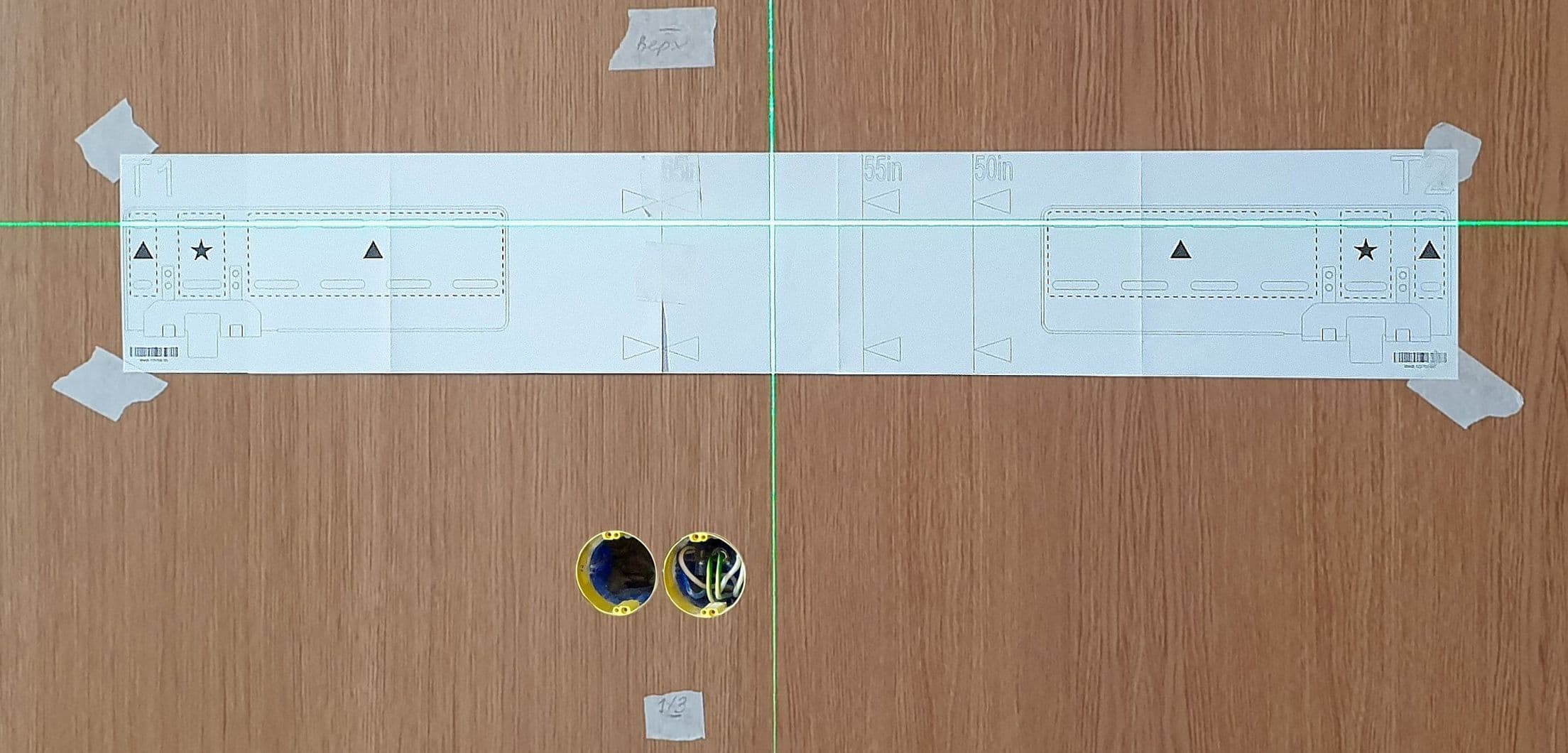

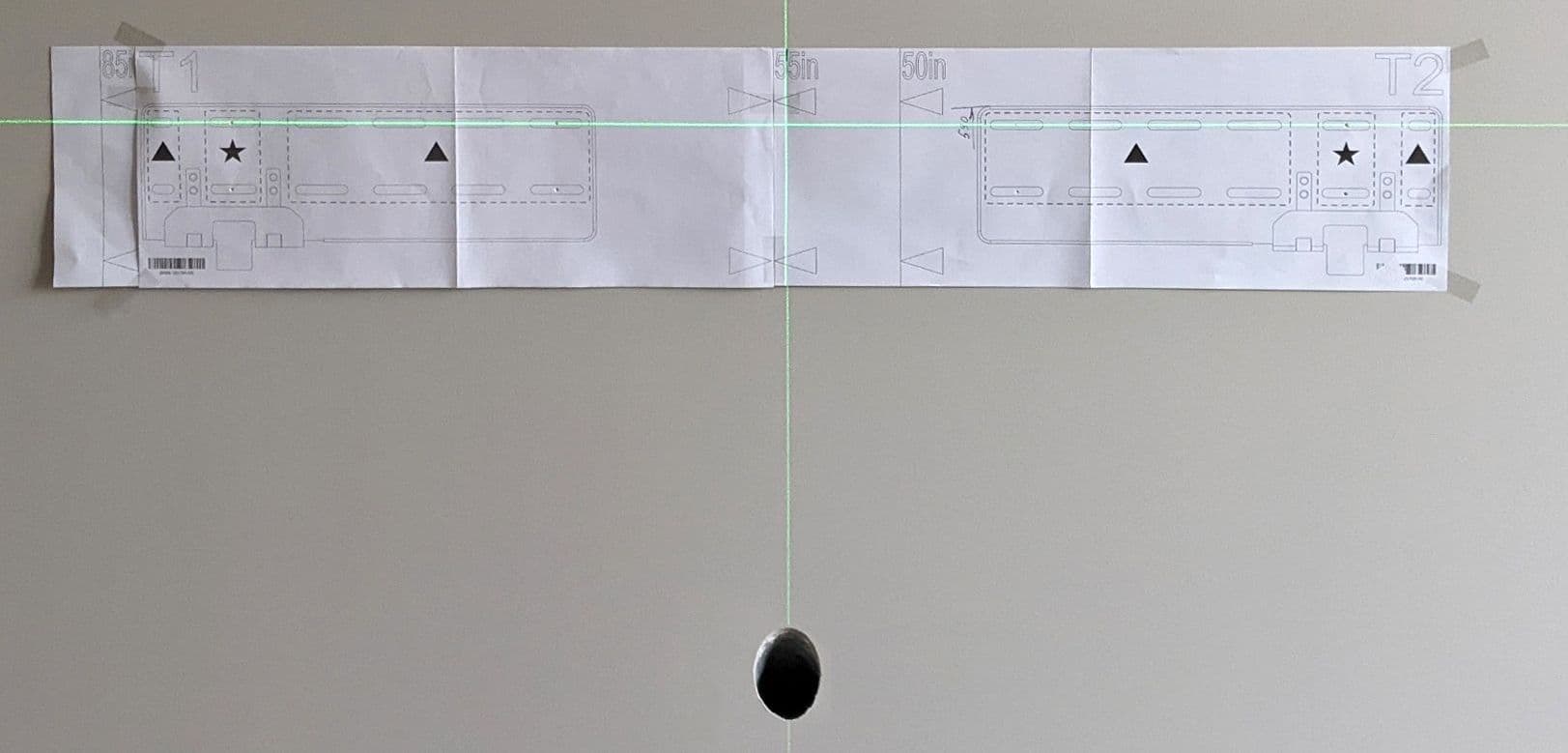

В комплекте есть бумажный шаблон для правильной установки крепления. Также в комплекте есть два листа со стикерами для крепления шаблона на стену.

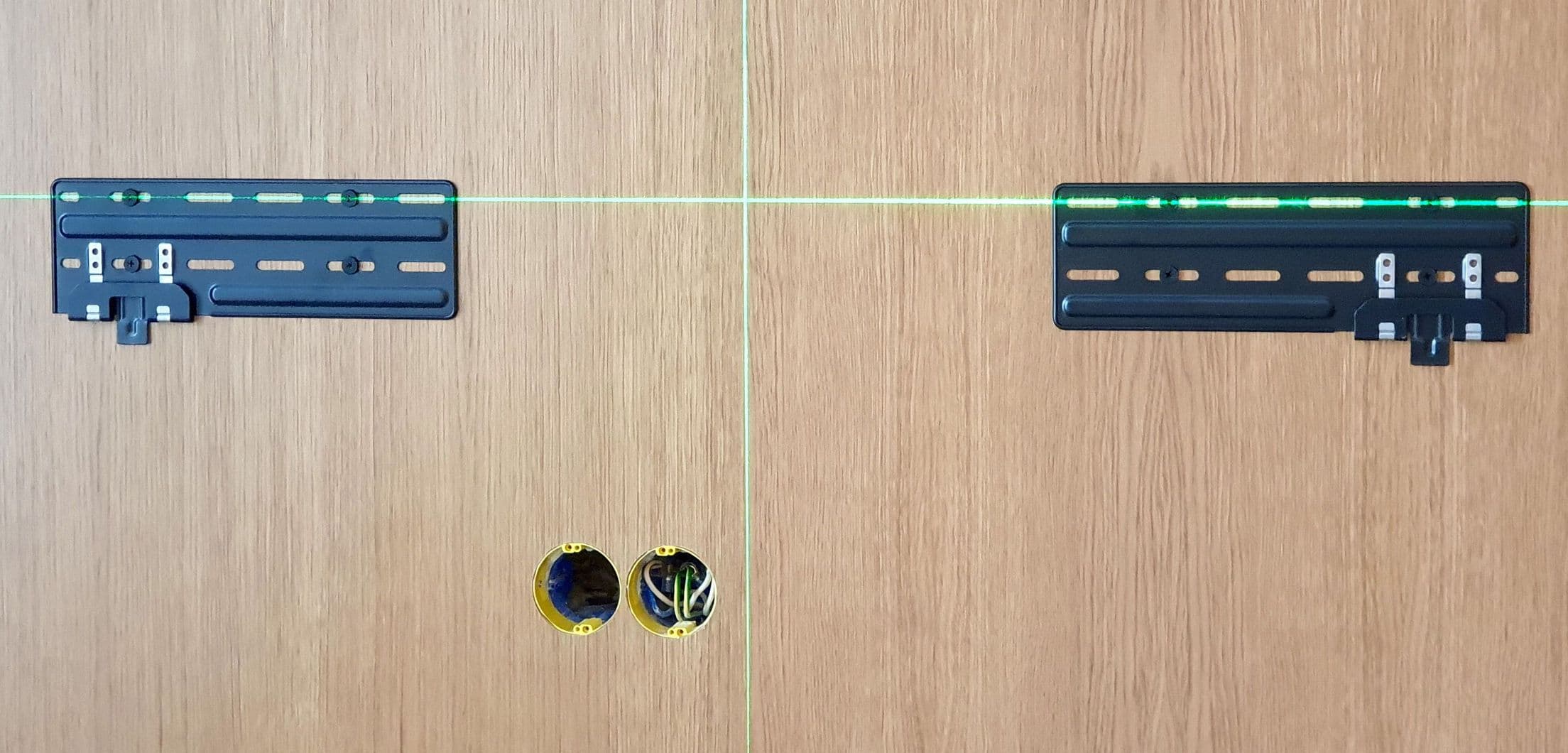

Расстояние между двумя частями крепления должно соблюдаться с максимальной точностью, так как «уши», закрепляемые на телевизоре, садятся на крюки крепления без возможности сыграть вправо-влево.

Каждая из двух частей кронштейна крепится к стене четырьмя родными шурупами.

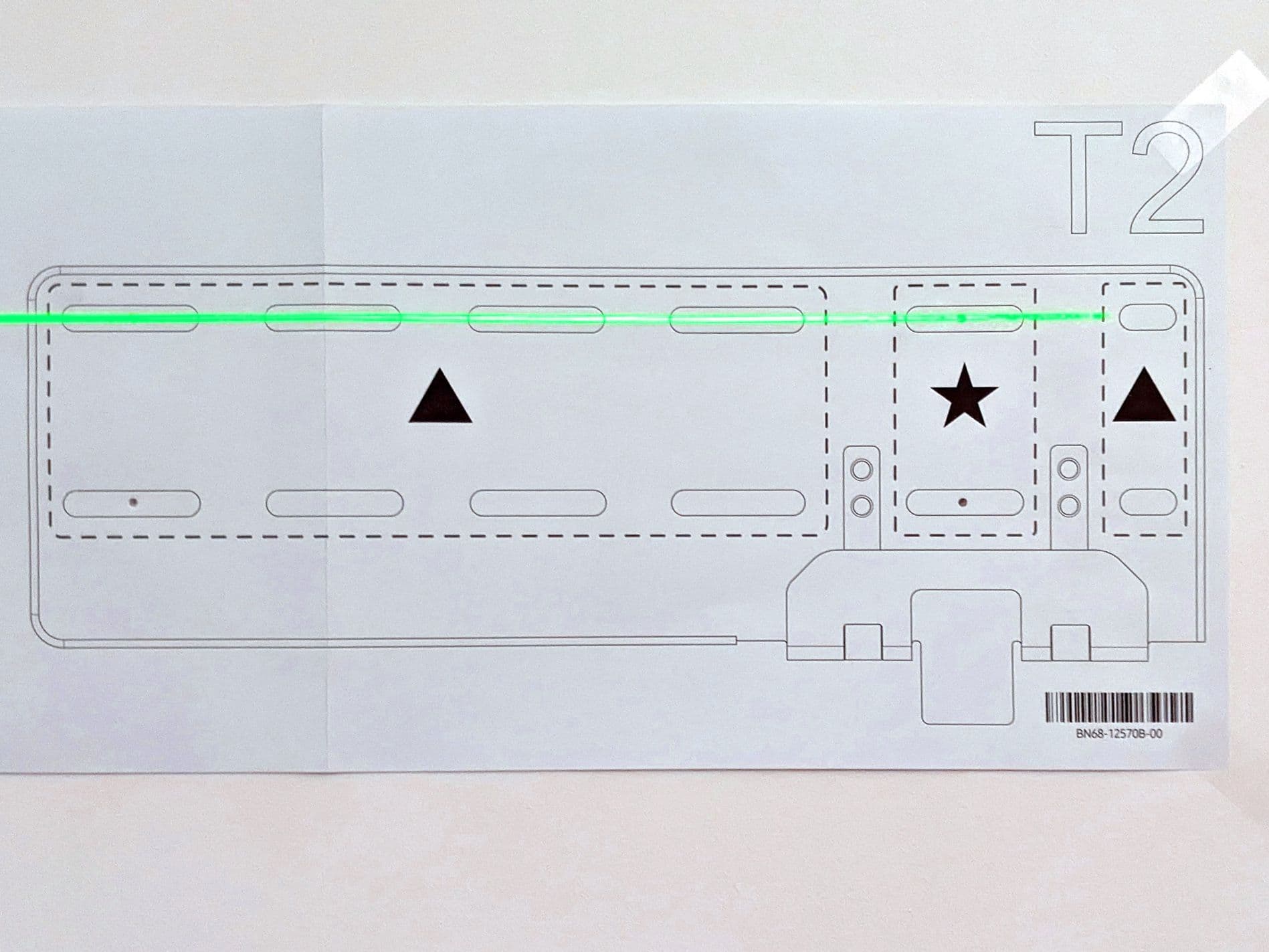

На шаблоне звёздочками обозначены обязательные точки крепления, там мы ставим по два шурупа, ещё по два шурупа ставим в любом месте в зонах, обозначенных треугольниками.

В комплект входят нейлоновые дюбели для полнотелых стен. Диаметр отверстий для их установки — 8 мм.

При монтаже на пустотелую стену с усилением фанерой или на мебельный щит дюбели не устанавливают, шурупы вворачивают прямо в материал, в предварительно просверленные отверстия диаметром 3–3,5 мм.

При монтаже на стену из ГКЛ можно применить анкеры Молли 6 мм (лучше всего — Sormat MOLA), заменив родные винты на мебельные винты М6 с плоской головкой.

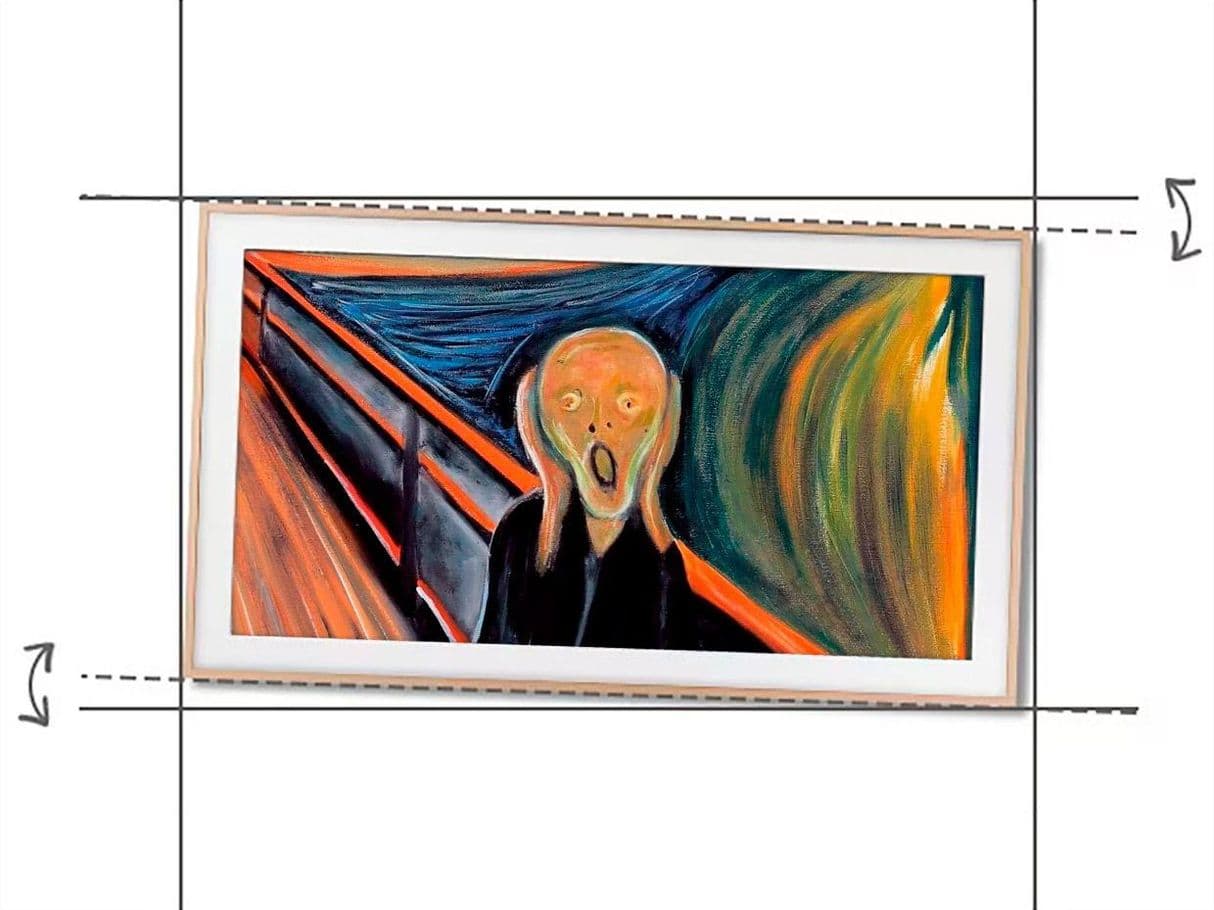

Ещё одна интересная особенность родного крепления, которая мне совсем не понравилась — после окончательного монтажа и подвеса самого телевизора, его можно выровнять по горизонтали. За счёт специальной конструкции крепления «ушей» к телевизору, он остается подвижен в пределах 10–15 градусов!

Это сделано на случай, если вы ошиблись с горизонтом при монтаже кронштейна. Проблема в том, что зафиксировать горизонтальное положение невозможно. Если телевизор как следует толкнуть за край, например, активно вытирать с него пыль, он легко съезжает с выверенного горизонтального положения, что может сильно нервировать при эксплуатации. Т.е. руками после окончания монтажа трогать можно, но без усилий.

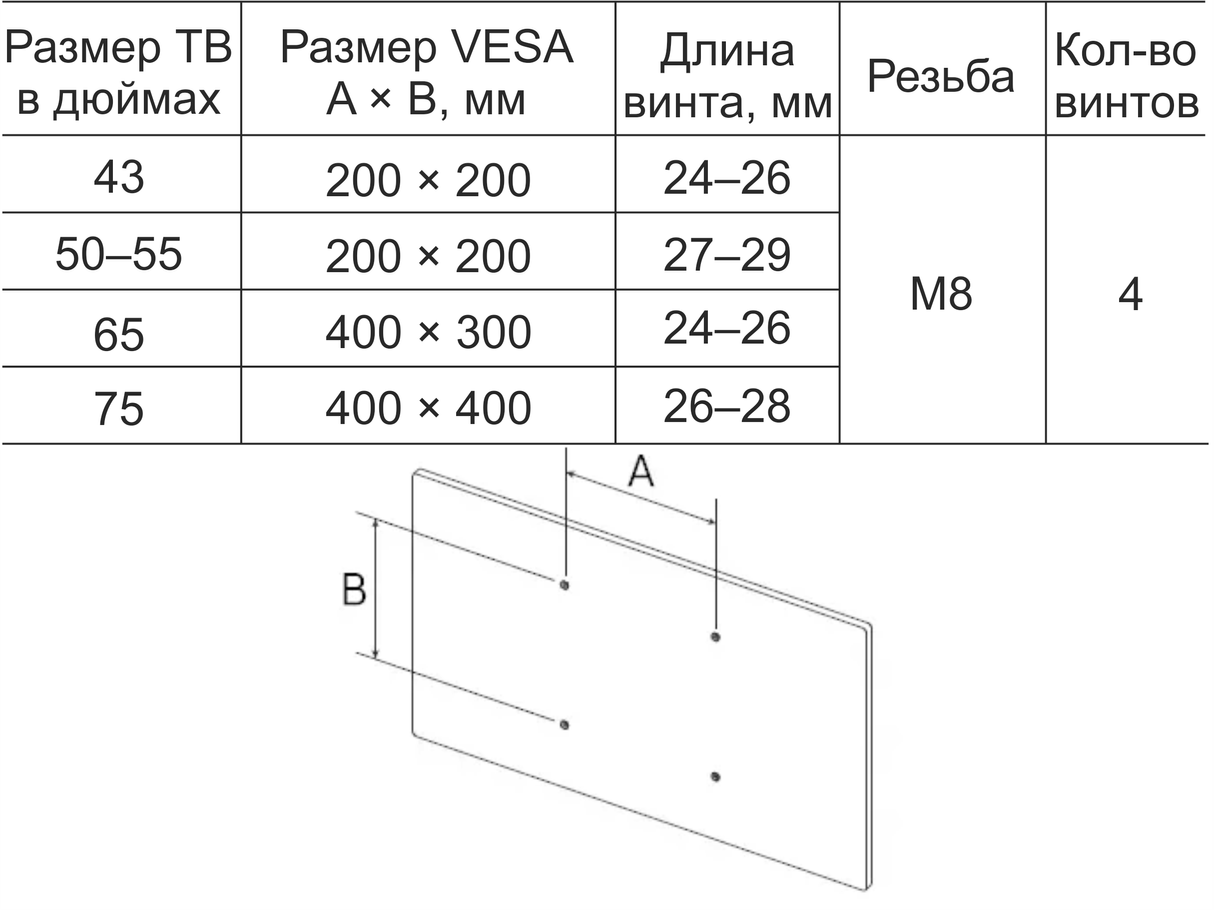

Крепление VESA

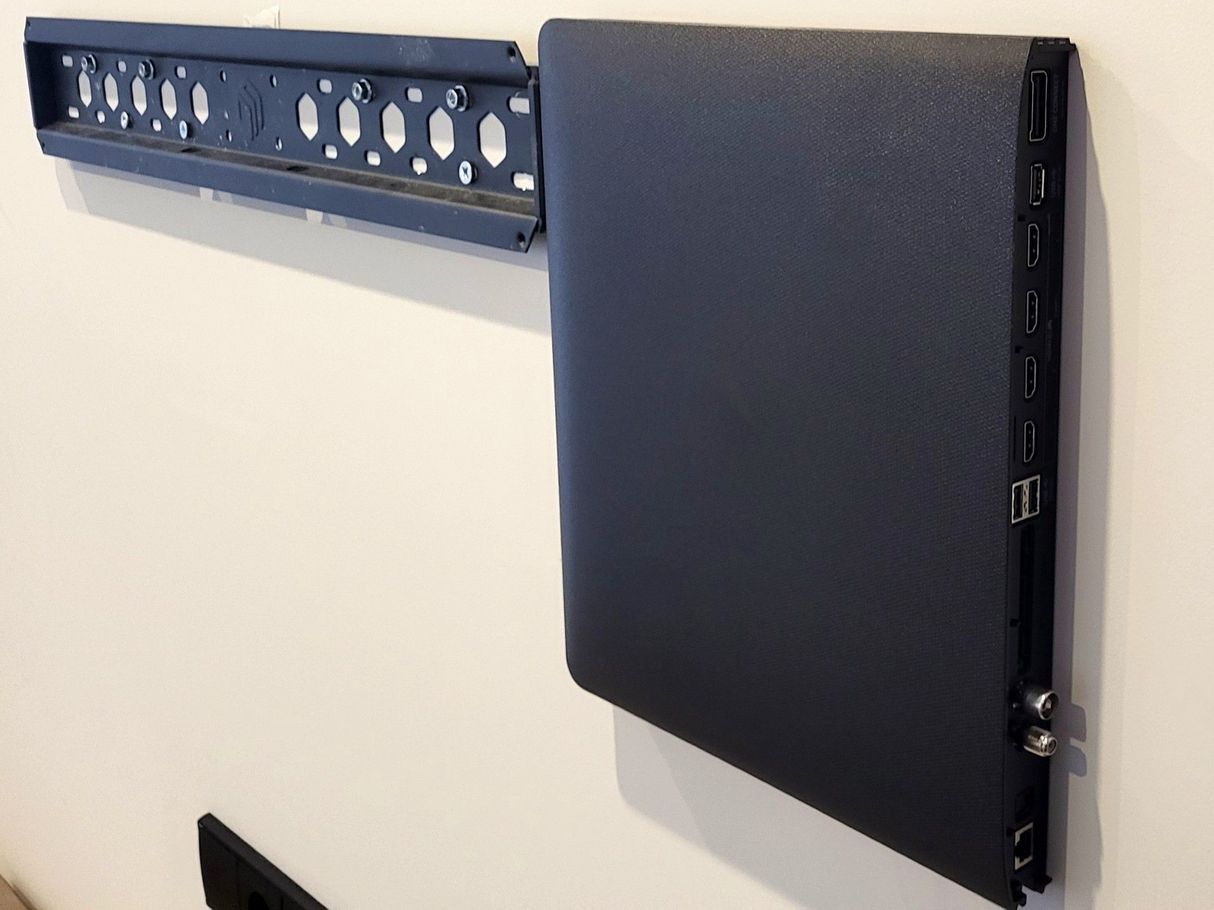

Телевизоры The Frame с диагональю от 43'' до 85'' также имеют возможность установки на стандартное крепление VESA, но тогда пропадает вся его прелесть, — монтаж с минимальным зазором от стены. Не стоит выбирать эту модель, если не планируете его вешать на родное крепление. Тем не менее, вот размеры крепления VESA для Samsung The Frame:

⚠️ 32-дюймовые телевизоры Samsung The Frame не имеют отверстий для крепления VESA.

⚠️ Сменные рамки можно использовать с телевизором The Frame, установленным на настенном креплении стороннего производителя, например, на поворотном кронштейне. Однако браться и тянуть за рамку, чтобы повернуть или наклонить телевизор, нельзя! Рамки для этого не предназначены!

Видео по монтажу

Предлагаю также посмотреть короткое видео по установке крепления Slim Fit.

Размер телевизора и высота подвеса

📌 Про выбор диагонали и высоту размещения телевизора я рассказал в соседней статье.

Как получить высоту крепления кронштейна — аккуратно кладём телевизор на диван или другую мягкую ровную поверхность экраном вниз, устанавливаем и защелкиваем на него половину кронштейна, вытягиваем «ухо», вверх (оно выйдет из монтажного положения в положение, на котором будет в реальности висеть) и отмеряем размер по вертикали от низа или верха телевизора до верхних отверстий крепления кронштейна. Переносим размер на стену.

По опыту — не всегда «идеальная» высота комфортна, всё очень индивидуально. Поэтому обязательно делаем примерку, чтобы потом не перевешивать «на пять сантиметров повыше». В случае с этим конкретным монтажом (диагональ 65"), заказчик попросил поднять телевизор чуть выше расчётного уровня.

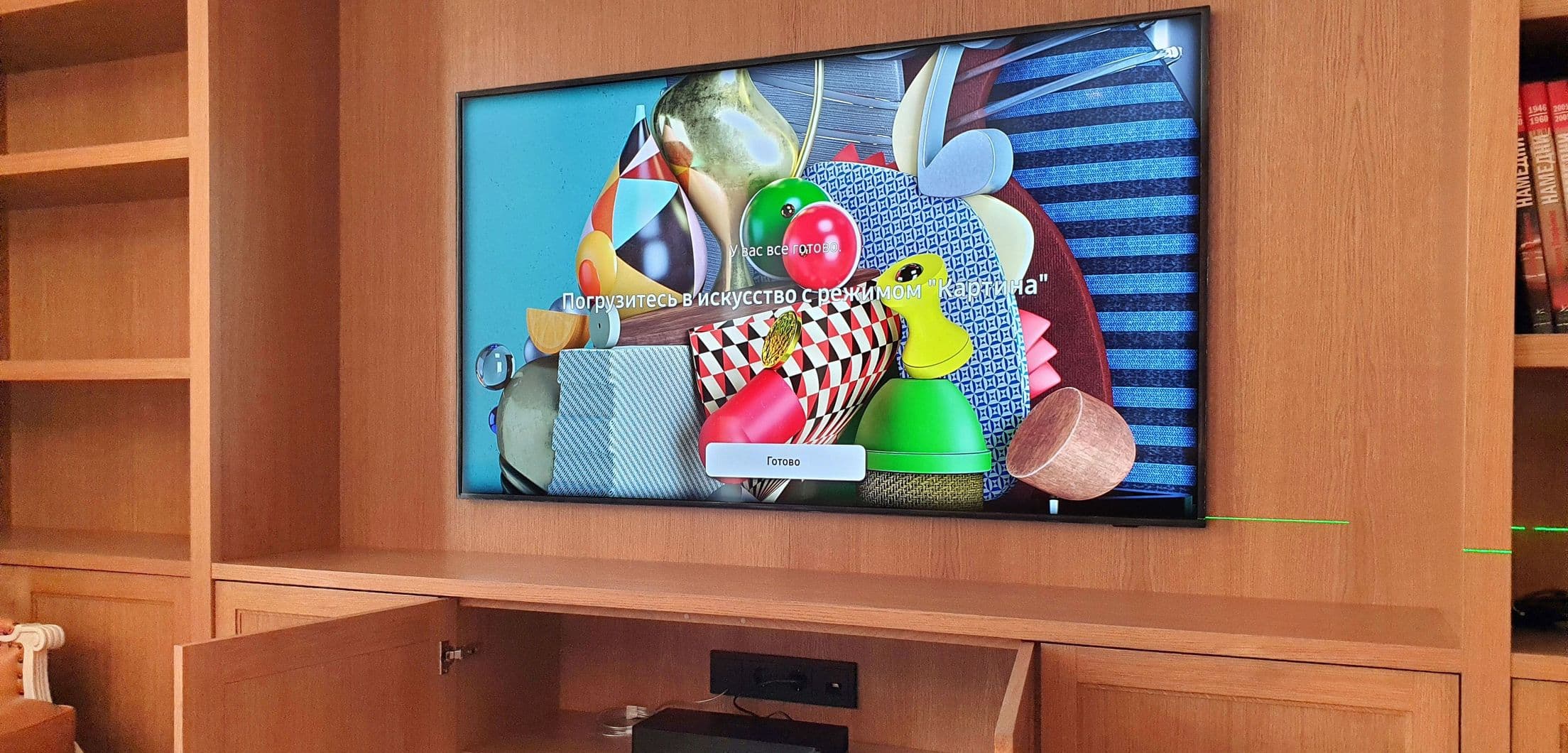

Режим «Картина»

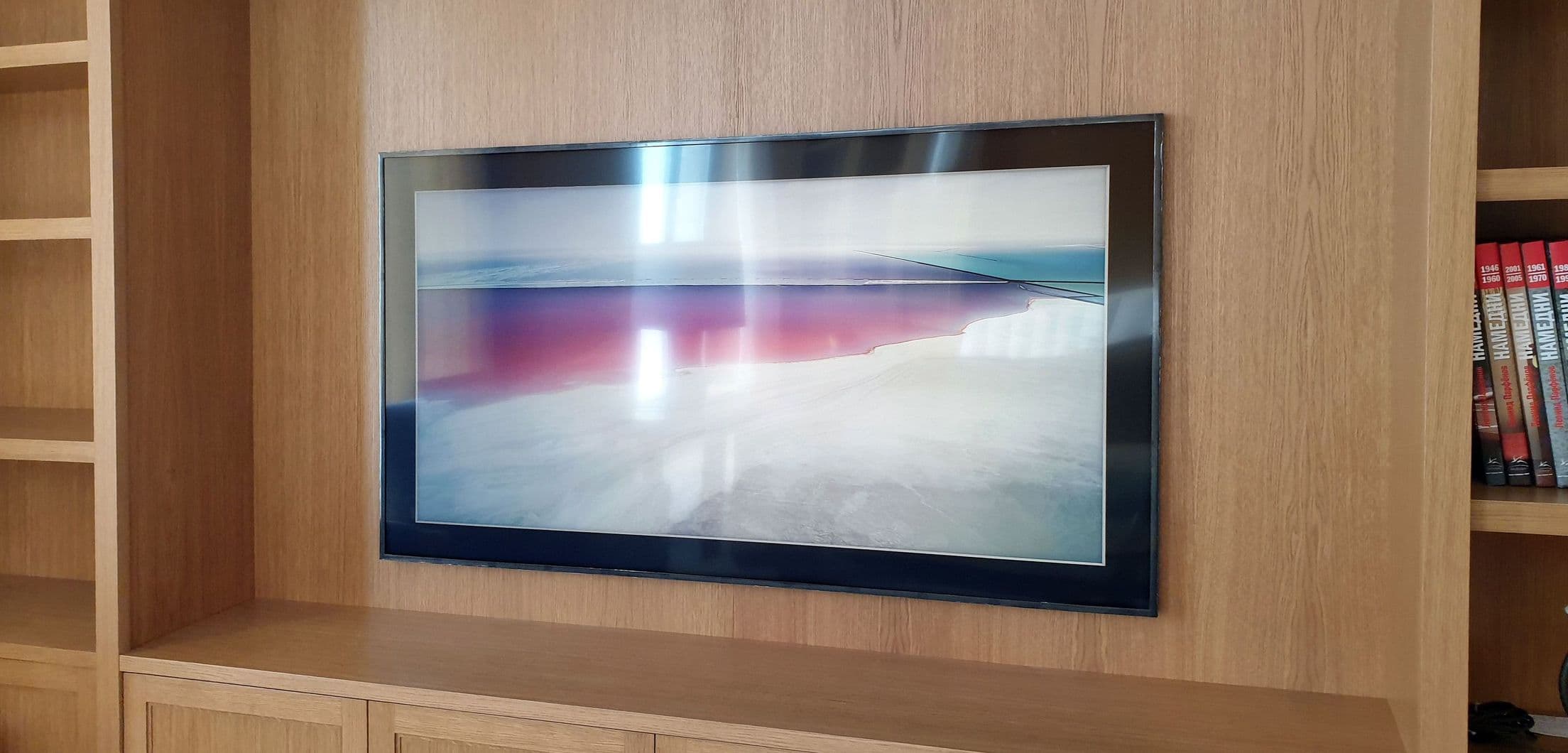

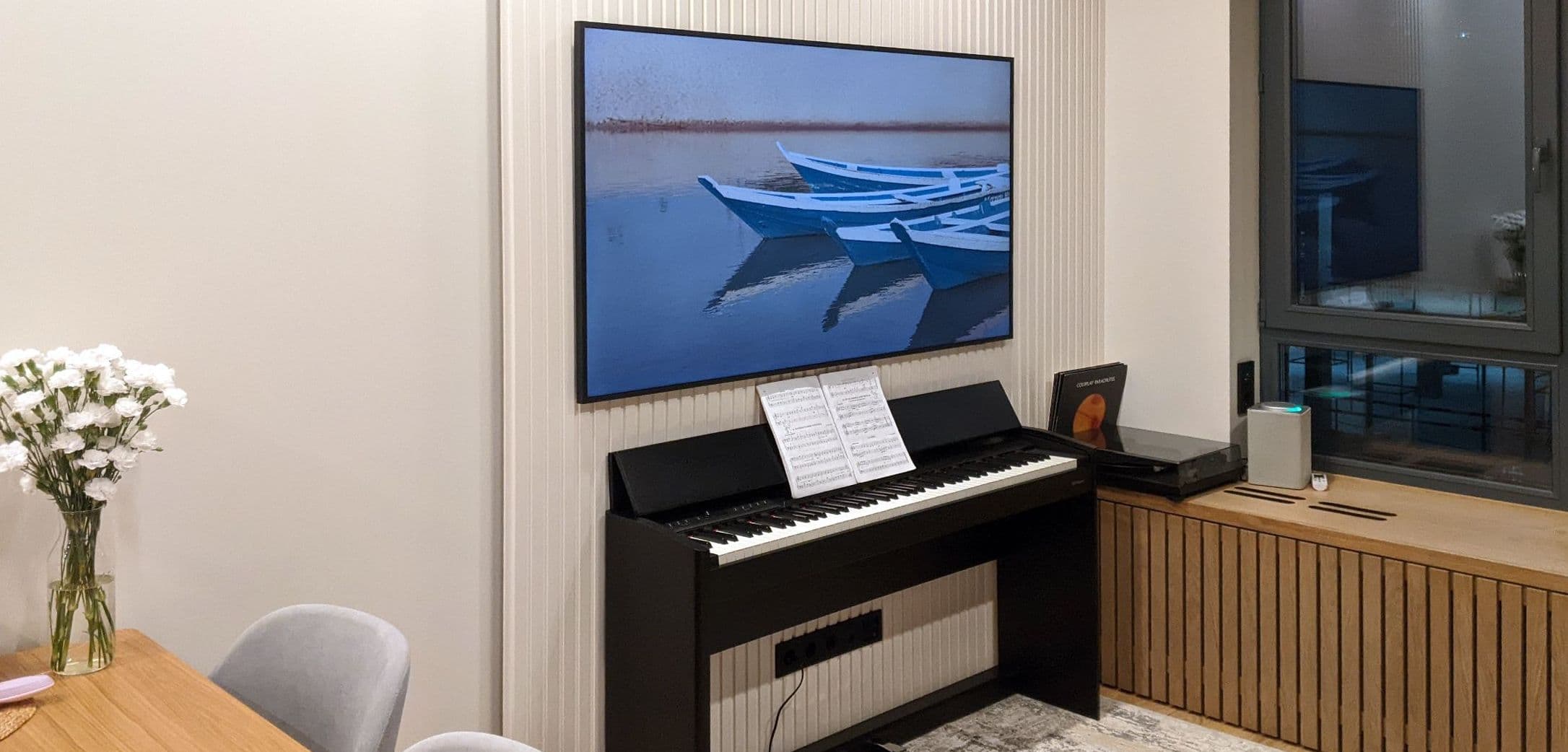

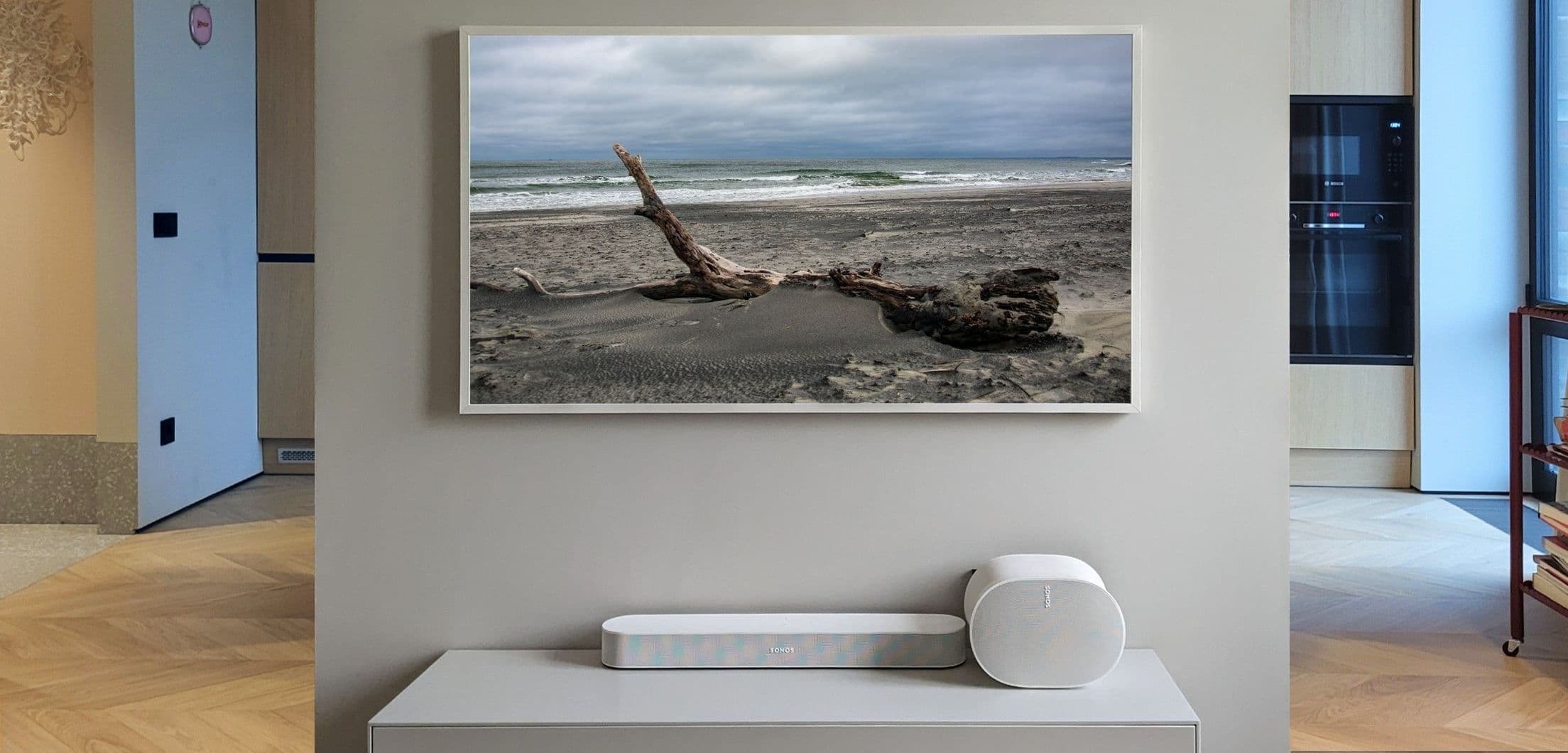

Главная фишка телевизора The Frame, кроме крепления без зазора — в дежурном режиме он автоматически переходит в режим «Картина».

Режим «Картина» отключается автоматически, если в помещении никого нет, и снова включается при обнаружении движения.

Добавление своих изображений на Samsung Frame TV

По платной подписке доступны более 1600 работ художников со всего мира. К сожалению, подписка сейчас недоступна в РФ. Но можно подгрузить собственные изображения.

Есть два способа добавить картины на ваш Samsung The Frame, и я кратко расскажу, как это можно сделать.

Метод 1. Использование приложения Samsung SmartThings

1. Установите на мобильное устройство приложение Smart Things из Google Play, Galaxy Store, или App Store.
2. Подключите мобильное устройство и телевизор к одной сети Wi-Fi.
3. Запустите приложение, войдите в аккаунт Samsung.
4. Нажмите Начало.
5. Появится запрос на разрешения, предоставьте их.
6. Если устройства найдут друг друга, появится запрос на ТВ, переходите к п. 13. Если нет, нажмите + для добавления нового телевизора.
7. Выберите Устройство.
8. Выберите TV.
9. Выберите Samsung.
10. Выберите TV.
11. Выберите Начало.
12. Выберите место и комнату, затем нажмите Далее.
13. Выберите ваш телевизор.
14. На экране телевизора появится пин-код, введите его на мобильном устройстве. Нажмите Готово.
15. Нажмите Готово.
16. Нажмите на телевизор.
17. Нажмите Загрузить.
18. Нажмите Режим картина.
19. Нажмите Загрузить свои фотографии.
20. Нажмите Разрешить.
21. Выберите фотографии и нажмите Сохранить в режиме Картина.
21. Нажмите ОК.
22. На телевизоре выберите Моя коллекция, а затем установите нужное фото.
Готово.

Метод 2. Использование USB-флеш-накопителя

Если у Вас возникли проблемы с приложением Samsung SmartThings, или Вы предпочитаете его не использовать, можно просто сохранить файлы на USB-накопитель и подключить его к USB-порту на боковой панели One Connect Box.

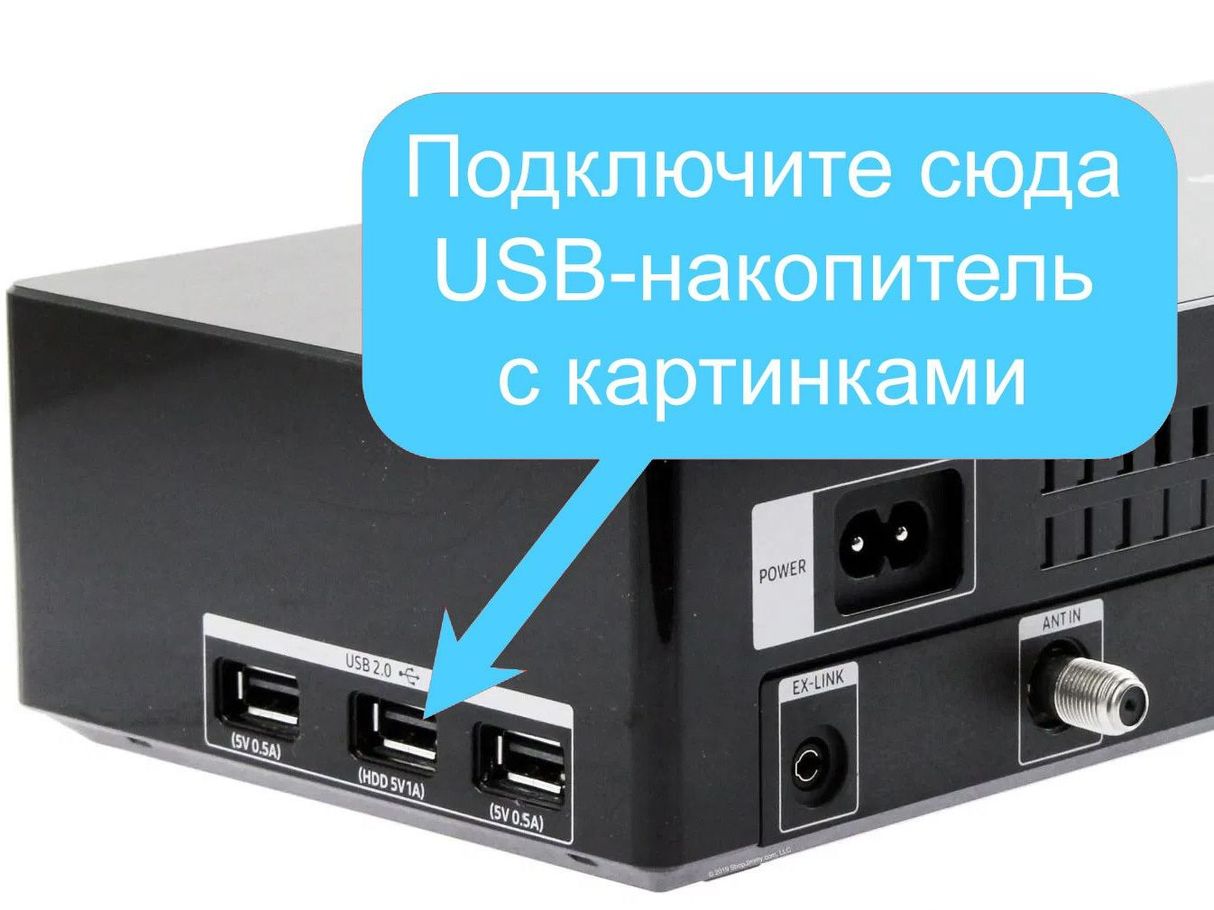

Сохраните файлы с изображениями на компьютере в папке загрузок, перетащите их на USB-накопитель и затем подключите его к USB-порту на блоке One Connect Box.

Изменение размера картинки до правильного размера для Samsung The Frame

Важно убедиться, что ваше произведение искусства соответствует размеру экрана — 3840 × 2160 пикселей.

Чтобы изменить размер вашего изображения до нужного размера, можно воспользоваться онлайн Конвертером изображений в искусство для Samsung The Frame, или приложением Image Size на телефоне Android и iOS. При использовании приложения вам необходимо вручную указать выходной размер 3840 × 2160.

Постскриптум

К размышлению. В 2018 году группа исследователей из трёх стран получила Шнобелевскую премию (Ig Nobel Prize) за работу «Жизнь слишком коротка для „чтения грёбаных инструкций“». Учёным удалось доказать, что люди почти никогда не читают инструкции к технике и, в итоге, не используют около половины функций.
Всегда внимательно заранее читайте инструкции — там действительно может быть много полезного.

А если нужно установить такой телевизор в Москве, — обращайтесь!
